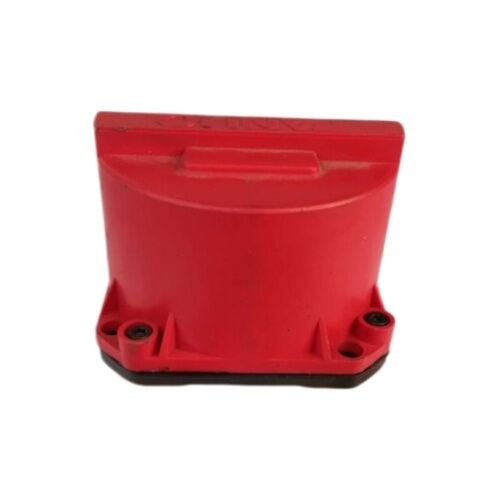

FANUC A860-0347-T001 Absolute Pulse Encoder

Co to jest A860-0347-T001?

FANUC A860-0347-T001 to absolutny koder impulsowy typu serii A, zaprojektowany jako bezpośredni koder zastępczy dla serwomotorów FANUC.ta jednostka nieprzerwanie przekazuje dane o pozycji i prędkości w czasie rzeczywistym do systemu sterowania CNC co czyni ją jednym z najważniejszych komponentów zwrotnych w każdym narzędziu maszynowym napędzanym FANUC.

Jeśli maszynka wywołuje alarmy związane z koderami, występuje przesunięcie osi lub po prostu odmawia prawidłowego uruchomienia, często przyczyną jest nieprawidłowy koder impulsowy.A860-0347-T001 jest rozwiązaniem określonym przez producenta do ponownego uruchomienia osi.

Kompatybilność: Do jakich silników pasuje?

Ten koder impulsowy jest specjalnie zaprojektowany dla dwóch specyficznych modeli serwomotorów FANUC:

• FANUC Model 4-0Ssilnik serwowy
• FANUC Model 3-0Ssilnik serwowy

Łączy się za pomocąZłącze interfejsu D-SUBPrzed złożeniem zamówienia należy upewnić się, że tabliczka motorowa odpowiada jednej z powyższych oznaczeń.Wykorzystanie niekompatybilnego kodera, nawet takiego, który fizycznie pasuje, spowoduje błędy komunikacyjne w wzmacniaczu..

Dlaczego koder jest ważniejszy niż myślisz

W systemie CNC z zamkniętą pętlą serwomotor nie "wie", gdzie się znajduje.W momencie, gdy pętla sprzężenia zwrotnego ulega awarii z powodu pęknięcia dysku kodera, wniknięcie wilgoci, uszkodzenie kabla lub normalne zużycie, oś staje się nieprzewidywalna.

A860-0347-T001 jesttypu bezwzględnegokoder, co oznacza, że zachowuje pamięć o pozycji nawet po wyłączeniu maszyny (wspomagany przez akumulator zapasowy po stronie CNC).gdy ponownie uruchomi się maszynęDane o pozycji są przechowywane i zaufane natychmiast po uruchomieniu.

Przegląd techniczny

Częste objawy niewydolności, które wskazują na tę część

Nie zawsze otrzymujecie ostrzeżenie, awaria kodera może wystąpić na kilka sposobów:

• Alarmy "przekroczone błędy" lub alarmy serwookoło osina płycie CNC
• Oś porusza się nieregularnie lub odmawia odpowiedzi na polecenia
• Maszyna nie ukończyła cyklu homingowego
• Przerywane błędy pozycji, które usuwają, a następnie powracają
• Uszkodzenie fizyczne układu kodującego lub złącza (zanieczyszczenie płynem chłodzącym, uderzenie)

Jeśli maszyna obsługuje układ sterujący FANUC serii 0, serii 15 lub wczesnej serii 16/18 w połączeniu z silnikiem modelu 3-0S lub 4-0S, A860-0347-T001 jest odpowiednim zamiennikiem do zbadania.

Wskazówki do instalacji

Wymiana kodera impulsowego wymaga ostrożnego obróbki.

1. Wyłącz i całkowicie wyłącz maszynę.przed usunięciem kodera.
2. Zanim coś odłączysz, zwróć uwagę na kierunek kabli i orientację złącza.
3. Po zainstalowaniu CNC może wymagaćzwrot pozycji odniesienialub ponowne ustawienie pozycji zasilanej baterią w zależności od typu urządzenia sterującego.
4. Sprawdź przewód kodujący i gniazda złącza, gdy silnik jest dostępny. Zaniedbanie kabla jest częstym problemem wtórnym.

W razie wątpliwości należy zapoznać się z odpowiednią instrukcją obsługi serwomotora FANUC (seria B-65165E lub równoważny dla danego modelu silnika).

Częste pytania

P1: Czy A860-0347-T001 jest częścią OEM FANUC czy jest zamiennikiem na rynku wtórnym?

A860-0347-T001 to oryginalny numer części FANUC.lub kompatybilnego zewnętrznego zamiennikaW przypadku maszyn o kluczowym znaczeniu produkcyjnym zazwyczaj zaleca się nowy sprzęt OEM lub profesjonalnie przetestowany, odnowiony zapas.Istnieją alternatywy na rynku wtórnym, ale mogą one wiązać się z ryzykiem zgodności z określonymi wersjami oprogramowania sterowania.

P2: Jakie sterowania FANUC CNC działają z tym koderem?

Ten koder impulsowy jest powiązany z starszymi modelami serwomotorów FANUC (3-0S i 4-0S), które były powszechnie sparowane z sterownikami CNC serii FANUC 0, serii 3 i serii 15,jak również niektóre wcześniejsze konfiguracje 16i/18iJeśli używasz nowszego silnika z serii αi lub βi, będziesz potrzebował innego modelu kodera impulsowego. Seria A860-0xxx-T obejmuje wiele pokoleń i nie jest wymienna.

P3: Czy mogę naprawić istniejący koder zamiast go wymienić?

W niektórych przypadkach specjalistyczne warsztaty naprawcze mogą przywrócić uszkodzony koder impulsowy, oczyszczając skażoną optykę, wymieniając złącze lub rozwiązując problemy z baterią.jeśli wewnętrzny dysk kodera jest fizycznie uszkodzony lub czujnik optyczny uległ awarii, naprawa jest zazwyczaj nieopłacalna ani niezawodna w porównaniu z montażem testowanego urządzenia zastępczego.większość środowisk produkcyjnych decyduje się raczej na potwierdzoną wymianę urządzenia roboczego niż na naprawioną jednostkę.

P4: Czy moja maszyna wyświetla "alarm kodera pulsowego"? Czy to oznacza, że koder nie działa?

Przed wymianą kodera należy sprawdzić następujące elementy: kabel kodera pod kątem widocznych uszkodzeń lub luźnych szpilów złącza; wzmacniacz serwo pod kątem oddzielnych kodów awarii;i zapasowa bateria CNC (wygasła bateria w systemie absolutnego kodera wygeneruje alarmy, które naśladują awarię sprzętu kodera)W pierwszej kolejności należy przeprowadzić te kontrole, które mogą znacząco zaoszczędzić czas i koszty.

P5: Jak należy przechowywać urządzenie A860-0347-T001, jeśli nie jest ono zainstalowane natychmiast?

Przechowywać w oryginalnym opakowaniu antystatycznym w suchym, stabilnym temperaturze miejscu.Wewnętrzne elementy optyczne są wrażliwe na kurz i wilgoćWiększość dostawców przemysłowych zaleca instalację w ciągu 12 do 24 miesięcy od zakupu w celu zapewnienia najwyższej niezawodności;długoterminowe przechowywanie na półce powyżej tego powinno być towarzyszyć badaniu funkcjonalności przed zamontowaniem na działającej maszynie.

Przed zamówieniem kóderów zamiennych należy zawsze sprawdzać tablicę motora i dokumentację maszyny.Numery modeli w ramach serii FANUC A860 są ściśle powiązane, ale nie są powszechnie wymienne.
