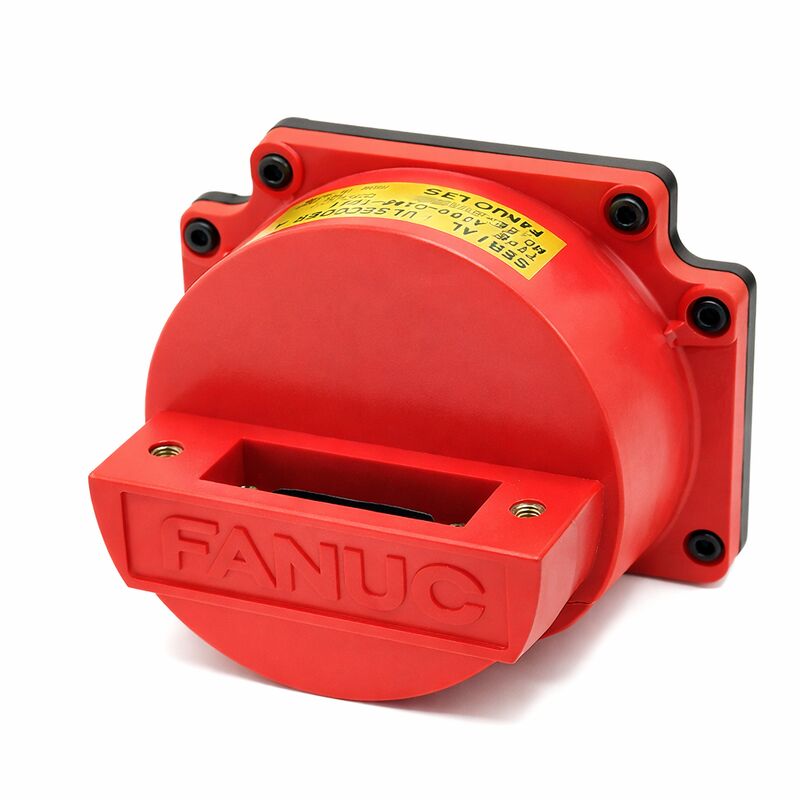

Impulsowy enkoder FANUC A860 T002 z certyfikatem CE

Fanuc A860-0370-T002000,000P, CNC AC Servo Motor Encoder, wycofany przez producenta

Przegląd

W sprawieFanuc A860-0370-T002jest wariantem T002 absolutnego kodownika impulsu αA1000 firmy Fanuc dla serwomotorów AC serii alfa dużych ram.

Jak wszyscy członkowie rodziny koderów A860-0370, dostarcza 1,000,000 ppr absolutne informacje zwrotne o pozycji seryjnej

Fanuc wycofał się z produkcji A860-0370-T002, co oznacza, że nie jest on już dostępny za pośrednictwem standardowych kanałów dystrybucji Fanuc jako nowy produkt.

Wszystkie zapasy zamienne pochodzą z rynku wtórnego: programy wymiany silników, kontrolowane nadwyżki z wycofania maszyn z eksploatacji i zarządzane zapasy usług.

Przykład T002 odróżnia konfigurację złącza lub urządzenie mechaniczne tego wariantu od T001 należącego do tej samej rodziny A860-0370.

Oba warianty obsługują ten sam szeroki zakres silników alfa, posiadają tę samą rozdzielczość ppr αA1000 1M i są kompatybilne z tymi samymi sterownikami i wzmacniaczami CNC.

The physical difference lies in how the encoder connects to the motor-side feedback cable — the specific connector type that mates with the existing cable assembly in the machine determines which T-suffix variant is the correct replacement.

Zrozumienie wycofanego statusu tej części ma praktyczne implikacje, wykraczające poza samo pozyskiwanie.

W przypadku gdy dokumentacja maszyny zawiera listę A860-0370-T002 i nie ma jej dokładnej wersji, pytanie o obsługę staje się następujące:czy T001 (lub inny wariant T-sufiksu o równoważnych właściwościach zwrotnych) można stosować z odpowiednim dostosowaniem kabla, a harmonogram produkcji maszyny jest tolerancyjny dla dodatkowej pracy wymaganej do dostosowania?

W przypadku wielu urządzeń, działający T001 z adapterem kablowym jest lepszy niż przedłużone wyłączenie maszyny w oczekiwaniu na zapasy specyficzne T002.

Główne specyfikacje

Zarządzanie wycofanym koderem

W przypadku gdy producent OEM zaprzestaje produkcji określonego numeru części kodera, strategia zakupów zmienia się z reakcyjnej na proaktywną.

W przypadku obiektu z wieloma maszynami z silnikami Fanuc alfa, które używają A860-0370-T002, najbardziej skutecznym podejściem jest przeprowadzenie audytu: ile silników ma ten koder,Jakie jest przybliżone wieku każdego silnika i godziny pracyI jakie będą konsekwencje, jeśli jutro wyłączy się silnik?

Odpowiedzi na te pytania określają, jak dużą ilość zapasowego zapasu koderów należy przechowywać.

W ramach typowego programu wymiany, wadliwy A860-0370-T002 jest wysyłany do specjalistycznego dostawcy usług w zamian za przetestowany,gwarantowana równoważna jednostka z zarządzanego przez nich zapisu.

This approach keeps capital tied up in spare inventory minimal while maintaining the ability to respond quickly to machine-down events — provided the exchange supplier maintains adequate stock of the variant required.

Rozstrzygnięcie αA1000 w kontekście dużych silników alfa

Rozdzielczość 1M ppr αA1000 zasługuje na dodatkową perspektywę w porównaniu z bardziej skromnymi specyfikacjami kodera.

Przy nominalnej prędkości 2000 obr./min. silnika α22/2000, αA1000 generuje 33,3 miliona aktualizacji pozycji bezwzględnej na sekundę.

W praktycznych warunkach serwo sterowania, this means the velocity estimate computed by the servo amplifier from consecutive position samples is derived from a very dense data stream — position sample intervals are so short at rated speed that the velocity estimate noise is minimal, przyczyniając się do gładkiej regulacji prędkości, która sprawia, że silniki te nadają się do zastosowań precyzyjnego obróbki.

Dla porównania, koder 64K (αA64) na tym samym silniku o prędkości 2000 obr./min. generowałby 2,13 miliona aktualizacji na sekundę, nadal szybki, ale z proporcjonalnie grubsza szacunkowa prędkość na cykl sterowania.

The choice of 1M ppr for large alpha motors reflects Fanuc's servo engineering judgment that the αA64 resolution available for smaller motors was not sufficient for optimal velocity control of high-inertia, silniki alfa o dużym momentu obrotowym w ich znamionowych warunkach pracy.

Częste pytania

P1: Ponieważ produkcja A860-0370-T002 została wycofana, jakie są realistyczne opcje dla operatorów maszyn?

Istnieją trzy główne opcje.

Po pierwsze, nadwyżki T002 pochodzące ze źródeł od specjalistów zajmujących się produkcją części zamiennych ▌ różnią się w dostępności, a przetestowane jednostki wymiany z gwarancją są lepsze niż nie przetestowane nadwyżki.

Po drugie, należy użyć wariantu T001 lub innego wariantu A860-0370 z T-sufiksem z odpowiednim dostosowaniem kabla na końcu silnika, jeżeli złącze tego wariantu może być dopasowane do instalacji kabla silnika.

Po trzecie, skontaktuj się z upoważnionym przedstawicielem serwisowym Fanuc, aby ustalić, czy Fanuc wydał oficjalny numer części zamiennej lub numer części referencyjnej dla T002.

Opcja trzecia zawsze jest warta sprawdzenia przed zaangażowaniem się w zakup na rynku wtórnym, ponieważ Fanuc czasami utrzymuje ciche ścieżki odniesienia krzyżowego dla wycofanych wariantów kodujących.

P2: Jak "przerwany przez producenta" wpływa na gwarancję na odnowiony T002?

Gwarancja producenta nie ma zastosowania do produktów wycofanych z produkcji, które pochodzą z rynku wtórnego, co wynika z stanu wycofania z produkcji.

Poziom gwarancji na odnowiony lub nadwyżkowy T002 pochodzi od dostawcy usług, który dostarcza urządzenie, a nie od Fanuc.

Uznani dostawcy koderów na rynku wtórnym oferują zazwyczaj 3 do 12 miesięcy gwarancji na odnowione urządzenia, poparte testowaniem na urządzeniach testowych z zamkniętą pętlą.

Przy ocenie dostawcy należy zapytać konkretnie o procedurę badania: czy koder został zamontowany na zgodnym silniku alfa i napędzany z prędkością znamionową na urządzeniach testowych sterowanych przez Fanuc?Ten poziom weryfikacji funkcjonalnej jest znacznie bardziej znaczący niż same badania elektryczne na stanowisku.

P3: Jaka jest różnica między T001 a T002 w rodzinie A860-0370?

Zarówno T001 jak i T002 są absolutnymi koderami αA1000 1M ppr dla tego samego dużego zakresu silników alfa, kompatybilnymi z tą samą generacją i wzmacniaczami CNC.

Różnica T-sufiksu wskazuje na różnicę w typie złącza, konfiguracji kabla lub niewielkiego szczegółu mechanicznego montażu na interfejsie kodera-silnik.

Funkcjonalna wydajność kodera, rozdzielczość, protokół, zdolność pozycji bezwzględnej, są identyczne.

A service provider familiar with Fanuc alpha encoder variants can confirm which physical differences apply and advise on whether cable adaptation allows T001 stock to serve as a T002 replacement in a specific installation.

P4: W jaki sposób należy weryfikować odniesienie do pozycji bezwzględnej po zainstalowaniu zamiennika T002?

Po zainstalowaniu wymiennego kodera włączyć maszynę i dokonać powrotu odniesienia na dotkniętą oś.Jog osi do jego przełącznika odniesienia i wykonać polecenie odniesienia z powrotem z panelu operatora CNC.

CNC poprowadzi oś do przełącznika odniesienia, a następnie posuwa się, aby znaleźć znak odniesienia kodera, i wreszcie ustawić pozycję osi do maszyny współrzędne zero.

Sprawdź, czy wyświetlacz pozycji pokazuje oczekiwaną współrzędną zerową przed przesunięciem innych osi lub uruchomieniem programów.

Sprawdź, czy oś porusza się prawidłowo w obu kierunkach bez nieoczekiwanych alarmów granicznych.przesuwanie się do znanej przesunięcia i powrót do zera) w celu potwierdzenia powtarzalności pozycji przed ponownym uruchomieniem maszyny.

P5: Czy istnieje ryzyko otrzymania fałszywego A860-0370-T002 od tanich dostawców i jak można to zidentyfikować?

Na rynku istnieją fałszywe komponenty koderów Fanuc, szczególnie dla popularnych rodzin koderów.

Kluczowe wskaźniki oryginalnej jednostki obejmują: na etykiecie nadwozia kodera należy wyraźnie wyświetlić pełny numer części Fanuc przy jednolitej jakości czcionki i druku;waga i wykończenie obudowy powinny odpowiadać oryginalnym jednostkom Fanuc (lekkie plastikowe korpusy o wysokiej jakości farbie są ostrzeżeniem co do tego, co powinno być precyzyjnym kodem metalowym); and the serial communication output when the encoder is connected to a Fanuc amplifier should be recognised as a valid αA1000 encoder — counterfeit units often fail to generate a valid serial handshake, wywołując natychmiastowe alarmy komunikacyjne kodera.

Najlepszą ochroną przed ryzykiem podrabiania jest pozyskiwanie części od uznanych specjalistów w dziedzinie automatyki przemysłowej, którzy mają sprawdzalne doświadczenie w dostarczaniu części Fanuc.
