A860-0370-V501 Silnik serwo z enkoderem impulsowym FANUC A8600370V501

Fanuc A860-0370-V501 | Enkoder absolutny Alpha αA1000 — 1 000 000P, bez kabla, czerwona plastikowa nasadka, serwosilniki Fanuc Alpha z dużym korpusem

Przegląd

Fanuc A860-0370-V501 to wersja bez kabla enkoderów absolutnych αA1000 dla serwosilników AC Fanuc z serii Alpha z dużym korpusem.

Przy 1 000 000 impulsów na obrót, zapewnia piętnastokrotnie większą rozdzielczość niż enkoder αA64 (64 tys. ppr) stosowany w mniejszych silnikach Alpha — specyfikacja odzwierciedlająca większą bezwładność, większy moment obrotowy i bardziej wymagające sterowanie prędkością silników takich jak a12, a22, a30 i a40.

Sufiks V w numeracji części enkoderów Fanuc konsekwentnie oznacza jedno: brak dołączonego kabla. Korpus enkodera jest wyposażony w złącze do kabla od strony silnika, ale bez samego kabla. Kabel — prowadzony od portu enkodera silnika do wzmacniacza serwo — pozostaje z silnikiem podczas wymiany enkodera lub jest zamawiany osobno.

W przypadku operacji serwisowych, w których nasadka silnika, kabel i złącze Amphenol pozostają nienaruszone, a wymieniany jest tylko korpus enkodera, V501 jest odpowiednim wyborem: wymienny enkoder podłącza się bezpośrednio do złącza od strony silnika istniejącego kabla, a instalacja jest zakończona bez obsługi kabla.

Ta filozofia projektowania z sufiksem V odzwierciedla to, co widzimy w wariantach z sufiksem V z rodziny αA64 (A860-0360-V501, V511), a logika jest taka sama — czystsza wymiana enkodera z mniejszym zakłóceniem okablowania.

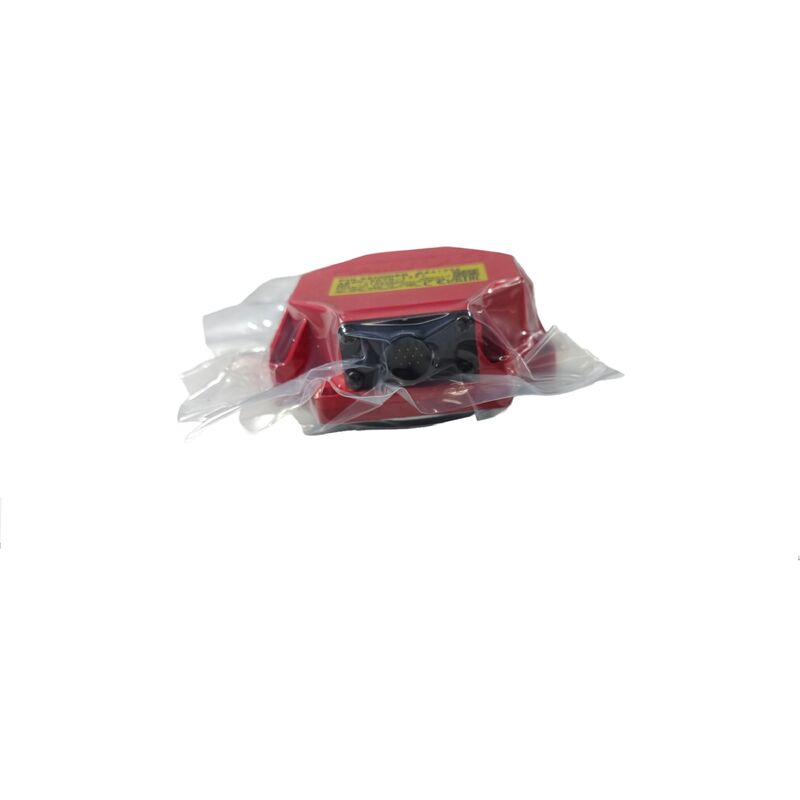

Czerwona plastikowa nasadka grupująca ten enkoder wizualnie z serią S i wcześniejszymi enkoderami generacji Alpha. W rodzinie A860-0370 czerwona nasadka jest fizycznym identyfikatorem generacji enkoderów αA1000 dla dużych silników Alpha, odróżniając go od enkoderów serii Beta z czarną obudową i generacji Alpha i z metalową obudową, która nastąpiła później. Podczas oględzin silnika w terenie, czerwona nasadka z tyłu silnika identyfikuje zarówno typ enkodera, jak i generację silnika na pierwszy rzut oka.

Sprzęgło pośrednie typu Oldhama, które łączy zespół tarczy enkodera z wałem silnika, jest kluczowym elementem mechanicznym instalacji V501.

Sprzęgło to kompensuje niewielkie błędy współosiowości kątowej i promieniowej między wałem enkodera a wałem silnika, zmniejszając obciążenie łożyska enkodera spowodowane biciem wału. Podczas montażu wymiennego V501 należy sprawdzić, czy sprzęgło jest w dobrym stanie i prawidłowo osadzone — zużyte lub uszkodzone sprzęgło powoduje hałas mechaniczny w sygnale enkodera i skraca żywotność.

Alternatywny numer części A860-0370-T201 dla tego enkodera odnosi się do wariantu T201 w tej samej rodzinie αA1000.

T201 zawiera kabel jako część zespołu (sufiks T = z kablem), podczas gdy V501 nie. Oba służą do tego samego zakresu dużych silników Alpha z rozdzielczością absolutną 1M ppr.

Kluczowe specyfikacje

1M ppr w dużym silniku — dlaczego rozdzielczość skaluje się z rozmiarem silnika

Fizyka sterowania serwo wyjaśnia rozdzielczość αA1000. Duży silnik, taki jak a22, przenosi znacznie większą bezwładność wirnika i obciążenia niż mały silnik.

Większa bezwładność oznacza, że pętla prędkości musi zarządzać większymi wymianami energii podczas przyspieszania i hamowania, a jakość estymacji prędkości wzmacniacza ma bezpośredni wpływ na stabilność pętli prądowej podczas tych przejściowych stanów.

Enkoder 1M ppr zapewnia około 33 milionów zliczeń krawędzi kwadraturowych na sekundę przy znamionowej prędkości 2000 obr./min silnika a22 — gęstość danych, która utrzymuje płynną estymację prędkości nawet podczas przejść prędkości, które obejmują zastosowania obróbki z dużą bezwładnością.

Dla porównania, enkoder αA64 w małych silnikach Alpha zapewnia około 2,1 miliona zliczeń kwadraturowych na sekundę przy tej samej prędkości — całkowicie wystarczające dla małych silników o małej bezwładności, ale niewystarczające dla płynniejszej jakości sterowania, której potrzebują duże silniki.

Stopniowanie rozdzielczości Fanuc między rozmiarami korpusu silnika jest dopasowaniem inżynieryjnym między jakością sprzężenia zwrotnego wymaganą przez pętlę serwo a charakterystyką mechaniczną silnika.

V501 vs T201 — wybór właściwego wariantu

Oba są enkoderami αA1000 dla tych samych silników. Wybór zależy całkowicie od sytuacji z kablem w instalacji silnika:

Jeśli istniejący kabel silnika i jego złącze Amphenol na końcu enkodera są nienaruszone, w dobrym stanie i pozostaną zainstalowane — użyj V501.

Wymienny enkoder podłącza się do istniejącego kabla. Szybszy serwis, mniejsze ryzyko obsługi kabla.

Jeśli kabel silnika musi zostać wymieniony wraz z enkoderem — użyj T201.

T201 zawiera zespół kabla, więc zarówno enkoder, jak i kabel są dostarczane jako dopasowany zestaw. Odpowiednie, gdy uszkodzenie przez chłodziwo, zużycie prowadnicy kablowej lub uszkodzenie złącza oznacza, że sam kabel musi zostać odnowiony.

FAQ

P1: Czy A860-0370-V501 można stosować w dowolnym silniku Alpha, czy jest ograniczony rozmiarowo do a12 i większych?

V501 jest przeznaczony do silników Alpha z dużym korpusem — a12, a22, a30, a40 i ich wariantów αM i αL. Nie jest kompatybilny z silnikami Alpha z małym lub średnim korpusem, ponieważ fizyczne wymiary korpusu enkodera i wzór montażowy pasują tylko do tylnej obudowy silnika z dużym korpusem.

Silniki Alpha z małym korpusem α1, α2 i αM2.5 używają rodziny A860-0360 (αA64 64 tys. ppr), a silniki średniego zasięgu używają odpowiednio dobranych enkoderów.

Rozmiar korpusu silnika określa, który enkoder pasuje — zawsze sprawdzaj numer zamówienia konkretnego silnika w specyfikacji enkodera przed zamówieniem zamiennika.

P2: W jakim stanie powinno być sprzęgło Oldhama przed zamontowaniem zamiennika V501?

Sprawdź sprzęgło pod kątem pęknięć, zużycia na gniazdach zazębienia oraz śladów utraty smaru lub korozji.

Korpus sprzęgła jest zazwyczaj typu z wkładką plastikową lub gumową, która kompensuje niewielkie błędy współosiowości; utwardzone lub pęknięte sprzęgło przenosi naprężenia związane z błędami współosiowości bezpośrednio na łożysko enkodera, przyspieszając jego zużycie.

Jeśli sprzęgło wykazuje jakiekolwiek oznaki zużycia, wymień je wraz z enkoderem. Uruchomienie nowego enkodera ze zużytym sprzęgłem jest przewidywalną drogą do wczesnej awarii enkodera i powtórnej wymiany w krótszym niż oczekiwano czasie.

P3: Czy V501 zawiera jakieś urządzenie do podtrzymywania pozycji, takie jak superkondensator?

Nie. V501 polega całkowicie na pamięci SRAM z podtrzymaniem bateryjnym wzmacniacza serwo do przechowywania pozycji wielobrotowej między cyklami zasilania. Bateria wzmacniacza utrzymuje licznik pozycji podczas wyłączenia maszyny; sprawna bateria oznacza, że nie jest wymagane ponowne ustawienie referencji przy uruchomieniu.

Rozładowana bateria oznacza utratę licznika i konieczność ponownego ustawienia referencji po następnym włączeniu zasilania.

Baterię należy wymienić przed wyzwoleniem alarmu BAT wzmacniacza podczas produkcji — proaktywna wymiana zgodnie z harmonogramem (zazwyczaj co 2-3 lata, w zależności od typu baterii i temperatury pracy) pozwala uniknąć utraty danych pozycji.

P4: Czy A860-0370-V501 jest testowany przed wysyłką przez renomowanego dostawcę usług?

Renomowany dostawca przetestuje V501 na zamkniętym stanowisku testowym silnika Alpha — montując enkoder na kompatybilnym silniku Alpha, napędzając silnik w całym zakresie prędkości na wzmacniaczu serwo Fanuc i CNC, i weryfikując, że sprzężenie zwrotne absolutne szeregowe komunikuje się czysto, że licznik pozycji jest stabilny i dokładny, oraz że licznik absolutny wielobrotowy resetuje się i przywraca poprawnie po symulowanych cyklach zasilania.

Dostawca, który opisuje tylko testy elektryczne na stole (bez obracania silnika), zapewnia znacznie słabszą gwarancję jakości.

Zapytaj konkretnie o metodę testowania i generację CNC używaną do testowania przed potwierdzeniem zakupu.

P5: Jak należy przechowywać enkoder V501, jeśli został zakupiony jako zapas przed awarią silnika?

Przechowywać w oryginalnym opakowaniu lub szczelnej torbie antystatycznej w suchym środowisku w temperaturze pokojowej (docelowo 0°C do +30°C). Trzymać z dala od silnych wibracji, pól magnetycznych i wilgotności powyżej 70% RH.

Tarcza optyczna wewnątrz enkodera jest najbardziej wrażliwym elementem — unikać przechowywania w miejscach, gdzie może tworzyć się kondensacja na powierzchni tarczy.

Przed instalacją obróć ręcznie wał enkodera, aby potwierdzić płynność pracy łożyska i sprawdzić stan pinów złącza.

Jeśli zapas był przechowywany dłużej niż 18 miesięcy, warto skonsultować się z dostawcą usług w sprawie ponownego testowania przed zainstalowaniem go w maszynie produkcyjnej.
