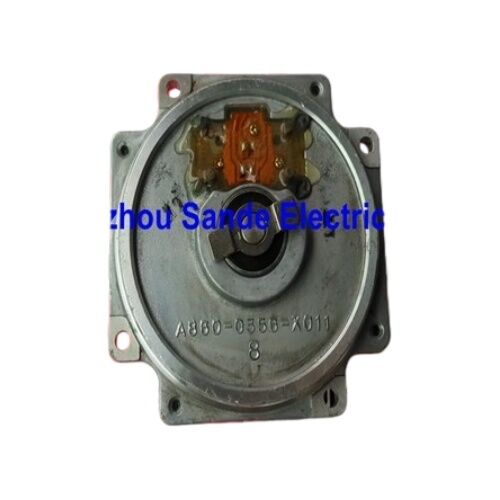

FANUC Continuous Rotary Pulse Servo Motor Encoder A860-0356-X011

Ciągły enkoder impulsowy obrotowy FANUC A860-0356-X011 — enkoder absolutny αA64 dla silników serwo FANUC serii Alpha

Element odpowiedzialny za każdy precyzyjny ruch osi

Na tylnej części silnika serwo FANUC serii Alpha zamontowany jest mały, ale krytyczny element sprzętowy, o którym większość operatorów maszyn nigdy nie myśli — dopóki się nie zepsuje. A860-0356-X011 to wewnętrzny wirnik i element czujnikowy αA64 (AA64) enkodera impulsowego, rodziny absolutnych enkoderów szeregowych, które nadały całej generacji silników serwo FANUC Alpha inteligencję pozycyjną.

Ten numer części pojawia się w wielu odniesieniach krzyżowych na rynku. Kompletny zespół enkodera jest powszechnie określany jako A860-0360-T201, A860-0360-V501 lub A860-0360-V511 — A860-0356-X011 identyfikuje wewnętrzny dysk enkodera/element wirnika znajdujący się w tym zespole z czerwoną nakładką. Podczas pozyskiwania zamiennego enkodera do silnika serii Alpha, zarówno oznaczenie elementu wirnika, jak i numer kompletnego zespołu mogą pojawić się na listach dostawców, a oba odnoszą się do tej samej jednostki funkcjonalnej potrzebnej do przywrócenia osi.

Co oznacza „AA64” i dlaczego rozdzielczość ma znaczenie

Oznaczenie AA64 rozkłada się w następujący sposób: A dla serii Alpha, A dla typu absolutnego, 64 dla 64 000 impulsów na obrót. Ta wartość rozdzielczości — 64 tys. zliczeń na obrót — odróżnia tę generację enkoderów FANUC od starszych jednostek o niższej rozdzielczości i określa precyzję pozycjonowania dostępną dla sterowania CNC.

Przy 64 000 zliczeń na obrót wzmacniacz serwo otrzymuje niezwykle drobne dane pozycyjne przy każdym obrocie wału. W przypadku śruby kulowej o skoku 10 mm przekłada się to na rozdzielczość pozycji 0,15625 mikrometra na zliczenie enkodera — znacznie drobniejszą niż dokładność mechaniczna większości obrabiarek, co jest właśnie celem. Chcemy, aby system sprzężenia zwrotnego był najbardziej precyzyjnym elementem w łańcuchu, aby nigdy nie stał się czynnikiem ograniczającym wydajność pozycjonowania maszyny.

absolutny charakter tego enkodera jest równie istotny. W przeciwieństwie do enkoderów przyrostowych, które mierzą tylko ruch względny od znanego punktu początkowego, enkoder absolutny zachowuje swoją wartość pozycji nawet po wyłączeniu zasilania maszyny. Po uruchomieniu maszyny następnego ranka sterowanie CNC dokładnie wie, gdzie znajduje się każda oś. Nie jest wymagany cykl punktu odniesienia. Wzmacniacz serwo odczytuje zapisaną pozycję natychmiast po włączeniu zasilania, a maszyna jest gotowa do pracy.

Przegląd techniczny

Gdzie znajduje się ten enkoder i jak się podłącza

Enkoder impulsowy αA64 jest zamontowany w charakterystycznej czerwonej plastikowej osłonie końcowej z tyłu silników serwo FANUC serii Alpha. Enkoder łączy się z wałem silnika za pomocą precyzyjnego sprzęgła pośredniczącego, które przenosi obrót bez luzów i poślizgu. Zespół z czerwoną nakładką — obudowa enkodera, sprzęgło i płytka drukowana razem — jest samodzielną jednostką, która wsuwa się w tylną obudowę silnika.

14-pinowe złącze przenosi zarówno zasilanie enkodera, jak i szeregowy sygnał danych z powrotem do wzmacniacza serwo. W architekturze szeregowych enkoderów impulsowych FANUC dane pozycyjne są przesyłane jako cyfrowy strumień szeregowy, a nie jako surowe impulsy przyrostowe. Dzięki temu sygnał jest bardziej odporny na zakłócenia na odcinku kabla od silnika do wzmacniacza i przenosi bogatsze dane — pozycję absolutną, prędkość i status — w formacie, z którym DSP wzmacniacza może pracować bezpośrednio.

Kluczowy praktyczny punkt: kabel enkodera nie jest częścią zespołu A860-0356-X011 / A860-0360 i musi być pozyskany oddzielnie, jeśli jest uszkodzony. Awarie kabli na linii 14-pinowej powodują alarmy serwo, które są objawowo identyczne z awarią sprzętu enkodera, dlatego kabel jest zawsze pierwszą rzeczą do sprawdzenia przed uznaniem samego enkodera za wadliwy.

Identyfikacja silnika Alpha: rozpoznawanie właściwego dopasowania

Silniki serwo FANUC serii Alpha, które wykorzystują ten enkoder, zazwyczaj mają sufiks alfanumeryczny B75 w kodzie zamówienia silnika — na przykład A06B-0127-B075, A06B-0163-B075 i podobne oznaczenia. „75” w kodzie silnika było konwencją FANUC oznaczającą silnik Alpha wyposażony w absolutny enkoder impulsowy αA64.

Jeśli nie masz pewności, czy Twój silnik używa tego enkodera, fizycznym identyfikatorem jest czerwona plastikowa nakładka na końcu silnika bez napędu. Silniki serii Alpha z tą nakładką używają enkodera z rodziny A860-0360. Niebieskie lub szare nakładki wskazują na różne generacje enkoderów o różnych specyfikacjach wewnętrznych i różnych typach złączy — nie są one wymienne.

Typowe wzorce awarii i ich przyczyny

Enkoder αA64 jest urządzeniem optycznym — dioda LED oświetla precyzyjnie wytrawiony szklany dysk, a fotodetektory odczytują wzór. Kilka mechanizmów awarii jest istotnych dla planowania konserwacji:

Zanieczyszczenie chłodziwem. Jest to najczęstsza przyczyna przedwczesnych awarii w obrabiarkach. Chłodziwo, które przedostaje się przez uszczelki wału silnika lub przez uszkodzoną dławicę kablową, dociera do zespołu optycznego enkodera. Nawet cienka warstwa na szklanym dysku zakłóca ścieżkę optyczną. W przeciwieństwie do innych awarii elektrycznych, które występują nagle, awaria związana z zanieczyszczeniem często postępuje stopniowo — sporadyczne alarmy serwo, które ustępują i powracają, drgania osi przy niskich prędkościach lub błędy pozycjonowania, które powoli narastają przed wywołaniem twardego błędu.

Utrata absolutnej pozycji zasilana bateryjnie. Pozycja absolutna w tych enkoderach jest utrzymywana przez baterię podtrzymującą, gdy maszyna jest wyłączona. Gdy napięcie baterii spadnie poniżej progu, enkoder nie może zachować danych pozycyjnych po cyklu zasilania. Objawem jest „alarm baterii enkodera impulsowego” po włączeniu zasilania, a następnie żądanie wykonania powrotu do punktu odniesienia. Jest to element konserwacji, a nie awaria sprzętu — ale jeśli zostanie zignorowany i bateria całkowicie się rozładuje, enkoder może utracić dane kalibracyjne i wymagać wymiany, nawet jeśli zespół optyczny jest w pełni sprawny.

Uszkodzenia spowodowane wstrząsami fizycznymi. Precyzyjny szklany dysk wewnątrz enkodera nie jest przeznaczony do pochłaniania uderzeń. Upuszczenie silnika lub zdarzenie kolizyjne, które przenosi wstrząs przez wał silnika, może spowodować pęknięcie dysku. Rezultatem jest natychmiastowy, nieodwracalny alarm enkodera.

Starzejące się komponenty optyczne. Po wielu latach ciągłej pracy źródło LED stopniowo słabnie. Gdy jego moc spadnie poniżej minimalnego progu wymaganego przez fotodetektory, jakość sygnału spada. Jest to mechanizm zużycia długoterminowego, a nie nagła awaria, ale jest to powód, dla którego wymiana enkodera jest czasami proaktywna w maszynach z bardzo długim czasem pracy.

Ciągły enkoder obrotowy — co dodaje to oznaczenie

Określenie „ciągły obrotowy” w opisie tego produktu odzwierciedla specyficzne rozróżnienie możliwości w ramach rodziny αA64. Niektóre enkodery impulsowe w gamie FANUC są przeznaczone do standardowych osi serwo, gdzie silnik obraca się w ograniczonych łukach — maksymalnie kilka obrotów w dowolnym kierunku. Ciągły enkoder impulsowy obrotowy jest przeznaczony do zastosowań, w których silnik może obracać się bez ograniczeń w jednym kierunku: stoły obrotowe, urządzenia do nawijania, osie C centrów tokarskich lub mechanizmy indeksujące, które gromadzą obroty bez ograniczeń.

W praktyce wewnętrzna architektura zliczania wielokrotnego obrotu obsługuje rozszerzony zakres pozycji. Enkoder nie tylko wie, gdzie w jednym obrocie znajduje się wał — śledzi również, ile pełnych obrotów zostało zakończonych, w całym oczekiwanym zakresie pracy maszyny. Ta rozszerzona zdolność pozycjonowania absolutnego jest tym, co oznacza oznaczenie „ciągły obrotowy”: ten enkoder nie straci odniesienia do pozycji po określonej liczbie obrotów, co czyni go odpowiednim do zastosowań o wysokiej rotacji, których standardowy enkoder absolutny jednookresowy nie mógłby niezawodnie obsługiwać.

Podsumowanie odniesień krzyżowych

Kupujący poszukujący tego enkodera napotkają kilka numerów części w zależności od tego, z której instrukcji, katalogu części lub listy dostawców korzystają. Wszystkie poniższe odnoszą się do tej samej rodziny zespołów enkodera αA64:

• A860-0356-X011 — oznaczenie wirnika/elementu wewnętrznego
• A860-0360-T201 — standardowy kompletny zespół
• A860-0360-V501 — wariant z superkondensatorem jako zapasowym zasilaniem (zastępuje baterię w niektórych konfiguracjach)
• A860-0360-V511 — wariant z superkondensatorem, późniejsza rewizja

Podczas zamawiania należy potwierdzić z dostawcą, który konkretny wariant jest kompatybilny z konfiguracją systemu podtrzymania zasilania silnika — warianty oparte na baterii i warianty oparte na kondensatorze obsługują funkcję zachowania pozycji absolutnej inaczej i nie zawsze są wymienne bez dostosowania parametrów we wzmacniaczu serwo.

Często zadawane pytania

P1: Z jakimi silnikami serwo FANUC jest kompatybilny enkoder A860-0356-X011 / A860-0360-T201?

Ten enkoder jest przeznaczony dla silników serwo AC FANUC serii Alpha — w szczególności tych, których kod zamówienia silnika kończy się sufiksem B75, takich jak A06B-0127-B075 lub A06B-0163-B075 i podobne oznaczenia w całej gamie silników Alpha. Identyfikatorem fizycznym jest czerwona plastikowa nakładka na końcu silnika bez napędu. Silniki z serii Beta FANUC, starsze silniki DC serii S lub nowsze silniki serii αi używają różnych typów enkoderów z różnymi złączami i formatami sygnałów, a rodzina A860-0360 nie jest kompatybilna z tymi platformami. Zawsze sprawdzaj tabliczkę znamionową silnika lub kod zamówienia przed zakupem zamiennego enkodera.

P2: Jaka jest różnica między A860-0360-T201, A860-0360-V501 i A860-0360-V511 — czy można je stosować zamiennie?

Wszystkie trzy to absolutne enkodery impulsowe αA64 z 64 000 impulsów na obrót i 14-pinowym wyjściem szeregowym. Różnica funkcjonalna polega na sposobie zachowania pozycji absolutnej po wyłączeniu zasilania maszyny. Wariant T201 wykorzystuje zewnętrzną baterię w szafie sterowniczej CNC do utrzymania pamięci pozycji enkodera. Warianty V501 i V511 zawierają wewnętrzny superkondensator, który przechowuje wystarczający ładunek do zachowania danych pozycyjnych przez określony czas bez baterii szafy sterowniczej. W większości praktycznych sytuacji konserwacyjnych warianty te są wymienne, ale po wymianie może być konieczne sprawdzenie parametrów wzmacniacza serwo i ustawień alarmu baterii. Przed zamontowaniem innego wariantu niż oryginalny, skonsultuj się z dokumentacją wzmacniacza serwo.

P3: Maszyna pokazuje alarm enkodera impulsowego na tej osi. Jak potwierdzić, że enkoder jest faktycznie uszkodzony przed zamówieniem zamiennika?

Zacznij od kabla i złącza enkodera, a nie od samego enkodera. Odłącz kabel na końcu wzmacniacza serwo i sprawdź 14-pinowe złącze pod kątem korozji, wygiętych styków lub pozostałości chłodziwa. Przeprowadź test ciągłości wzdłuż każdego przewodu. Sporadyczne przerwy — szczególnie w przewodach ekranowanych — są częstą przyczyną alarmów enkodera impulsowego i łatwo je przeoczyć bez dokładnego testowania. Sprawdź również napięcie baterii podtrzymującej, jeśli alarm jest związany z baterią. Jeśli kabel i bateria są sprawne, a wymiana sprawnego kabla nie usuwa alarmu, najprawdopodobniej uszkodzony jest zespół optyczny enkodera lub płytka drukowana. W maszynach ze sterowaniem FANUC serii 0i, 16i lub 30i, konkretny numer alarmu wyświetlany pomoże zawęzić, czy usterka jest usterką optyczną, usterką komunikacyjną, czy usterką danych pozycyjnych — każda z nich wskazuje na inny tryb awarii wewnątrz enkodera.

P4: Czy ten enkoder można naprawić, czy trzeba go wymienić w całości?

Naprawa komponentów enkoderów impulsowych αA64 jest technicznie możliwa, ale ograniczona do określonych trybów awarii. Zanieczyszczone zespoły optyczne można czasami wyczyścić przez specjalistów z odpowiednimi urządzeniami, a naprawy na poziomie płytki drukowanej są wykonalne w przypadku niektórych awarii komponentów. Jednakże, jeśli sam szklany dysk enkodera jest pęknięty lub wyszczerbiony, lub jeśli źródło LED uległo awarii, wymiana jest jedyną praktyczną opcją — precyzja wewnętrznych elementów optycznych nie może być utrzymana w terenie. Koszt i czas związany z profesjonalną naprawą enkodera często sprawiają, że przetestowana jednostka zamienna jest bardziej praktycznym wyborem, szczególnie gdy uwzględni się koszt przestoju produkcji. Jeśli próbuje się naprawy, enkoder musi być dynamicznie testowany przy prędkości roboczej po wszelkich pracach — samo statyczne testowanie na stole nie ujawnia wszystkich trybów awarii w optycznym enkoderze absolutnym.

P5: Dlaczego seria Alpha FANUC używa czerwonej nakładki na enkoderze — czy kolor ma jakieś znaczenie?

Czerwona nakładka końcowa w silnikach serwo FANUC serii Alpha jest celowym identyfikatorem wizualnym generacji enkodera zainstalowanej w tym silniku. Służy praktyycznemu celowi podczas serwisowania: technik inspekcjonujący rząd silników może natychmiast zobaczyć z drugiej strony szafy, które silniki posiadają enkodery αA64 (czerwona nakładka) w porównaniu do innych generacji. FANUC używał różnych kolorów nakładek w swoich rodzinach silników, aby zapobiec niewłaściwym zamiennikom enkoderów — szara lub niebieska nakładka na silniku FANUC oznacza inną serię enkoderów o innych specyfikacjach elektrycznych, innych pinoutach złączy i innych formatach sygnałów. Podmiana enkodera z silnika z nakładką w innym kolorze na pozycję silnika z czerwoną nakładką w przekonaniu, że są one wymienne, jest pułapką diagnostyczną, która marnuje czas i może spowodować awarie wzmacniacza. Dopasowanie koloru jest koniecznym, ale nie wystarczającym warunkiem kompatybilności enkodera — zawsze należy również sprawdzić kod zamówienia silnika i konfigurację wzmacniacza.

Element wirnika enkodera A860-0356-X011 jest częścią zespołu absolutnego enkodera impulsowego αA64 A860-0360. Zawsze potwierdzaj kompatybilność silnika, korzystając z kodu zamówienia na tabliczce znamionowej silnika przed złożeniem zamówienia. Wymiana enkodera w osiach serwo FANUC wymaga procedur powrotu do punktu odniesienia zgodnie z odpowiednią dokumentacją konserwacji silnika serwo i wzmacniacza FANUC.
