Generator impulsów synchronicznych TOSOKU MPG RE45BA1R5

Tosoku RE45BA1R5 ∙ OEM Zastąpienie ręczne puls generator ∙ 5V DC, 100 PPR, Wydział napięcia, 80mm dial, Japonia

Kiedy potrzebujesz tej części

Większość inżynierów szukających tej części zna już procedurę:Koło ręczne w centrum obróbki lub w centrum obrotowym zaczęło się źle zachowywać , lub niektóre zakręty nie wytwarzają żadnego ruchu, lub ruch jest nerwowy nawet przy najdrobniejszym ustawieniu powiększenia.

Maszyna działa od lat, oryginalny koder Tosoku zgromadził setki tysięcy obrótów tarczy i wreszcie pokazuje swój wiek.

RE45BA1R5 to część, której potrzebujesz.

Jest bezpośrednim zastępcą RE45BA1R5C (obecna wersja produkcyjna z zaktualizowanym sufiksem ma C na końcu, ale podstawowa specyfikacja i montaż są identyczne z oryginalnym RE45BA1R5).

Połączenie napięcia wyjściowego 5V, 100 PPR i tarczy 80 mm stanowi najbardziej rozpowszechniony wariant RE45B w panelach narzędziowych CNC w Azji, Europie,i Ameryki Północnej to konfiguracja, że Fanuc, Mitsubishi, Mazak, Haas i dziesiątki innych producentów maszyn narzędziowych określają w swoich panelach operatorów od dziesięcioleci.

Znalezienie zamiennika powinno być proste, jeśli udacie się bezpośrednio do autoryzowanej sieci dystrybucyjnej Tosoku.

RE45B jest jednym z najbardziej kopiowanych koderów MPG na rynku, a kopie wahają się od prawie funkcjonalnych do całkowicie bezużytecznych po kilku tygodniach.

Tosoku oryginalny udowodnił długowieczność w środowisku produkcyjnym właśnie dlatego, że mechanizm czujników optycznych, mechanizm odpoczynku,i konstrukcja mechaniczna są wytwarzane do tolerancji, że kopie ogólne nie pasują.

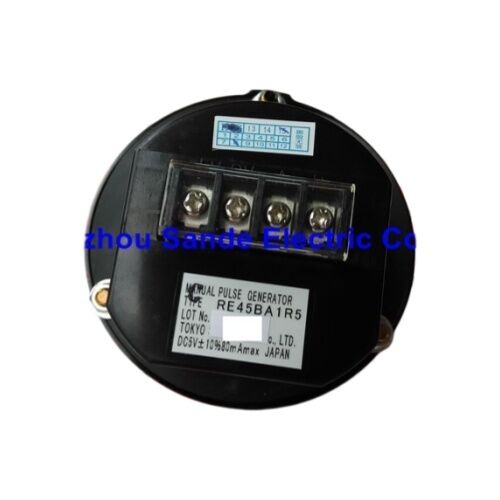

Identyfikacja RE45BA1R5 na maszynie

Numer części jest zazwyczaj drukowany na etykiecie na tylnej stronie nadwozia kodera, widocznej po otwarciu panelu operatora.Poszukaj "RE45BA1R5" lub "RE45BA1R5C" (przyłożenie C jest niewielką aktualizacją wersji), całkowicie równoważna części podstawowej).

Trzy orzechy montażowe widoczne z przodu panelu operatora identyfikują go jako urządzenie typu A (3-orzechowe mocowanie),A czarna tarcza z logo Tosoku na czarnym 15-milimetrowym przycisku potwierdza konfigurację przycisku typu B..

Jeśli etykieta na koderze jest uszkodzona lub brakuje, fizyczna identyfikacja jest następująca:

• 80 mm średnicy czarna tarcza z tworzywa sztucznego z oznaczeniami indeksowanymi
• Trzy orzechy montażowe paneli w odległości około 120° widoczne z przodu
• Wyjście tylnego złącza (forma okablowania zależy od tego, czy maszyna używa standardowego okablowania Tosoku, czy też niestandardowego paska od producenta maszyny)
• Wyposażenie w Japonii

The related RE45BA1D5 looks identical from the front but draws 150mA at 5V and uses a differential line driver output — it is not electrically interchangeable with the R5 voltage output variant without rewiring the CNC's MPG inputPrzed zamówieniem należy potwierdzić oryginalny numer części.

RE45BA1R5 vs. RE45BA1R5C? Czy są takie same?

- Tak, to prawda. The C suffix on the RE45BA1R5C represents a minor revision within the same product generation — Tosoku periodically updates the suffix letter to track production changes that are fully backward compatible.

W przypadku urządzeń, które nie są objęte kontrolą przez urządzenia, które nie spełniają wymogów niniejszego regulaminu, w przypadku których urządzenia te nie są objęte kontrolą przez urządzenia, które nie spełniają wymogów niniejszego regulaminu:Dwa numery części są wymienialne do celów wymiany.

Niektórzy autoryzowani dystrybutorzy podają tylko wariant C (jako aktualną wersję wysyłkową); nie martw się, że nie otrzymujesz dokładnej oryginalnej nazwy.

Rozpoznanie nieprawidłowego MPG przed jego całkowitym zatrzymaniem

Kodery MPG rzadko ulegają awarii na raz, częściej ulegają stopniowej degradacji, a objawy łatwo błędnie zdiagnozować, jeśli nie szukasz ich specjalnie.

Brakuje impulsów pod pewnymi kątami.Na dysku optycznym pojawia się rozmaz lub drobny zadrapanie na jednym lub kilku jego śladach, powodując, że fotodetektor nie zauważa impulsów w tym segmencie obrotu.

W ustawieniu powiększenia ×1 występują przypadkowe pominięcia kroków oś porusza się o 0,001 mm w ciągu większości czasu, ale niekiedy nie reaguje.Ta sama usterka może pozostać niezauważona, ponieważ większy ruch na impuls maskuje skok..

Odwrotny kierunek na częściowych zakrętach.Zanieczyszczony dysk lub zużyty obwód fotodetektoru powoduje chwilowe błędne odczytywanie relacji fazowej A/B, powodując, że CNC liczy o krok wstecz, zanim wznowi normalne liczenie do przodu.

To wygląda jak lekkie drgania lub błędy podczas powolnego ruchu koła.

Bez wyjścia na pierwszym zakręcie po uruchomieniu.Emitent optyczny (LED) wewnątrz kodera zestarzał się do tego stopnia, że po uruchomieniu potrzeba chwili, aby osiągnąć stabilną intensywność wyjścia.Sygnał jest zbyt słaby, żeby fotodetektor mógł go przeczytać..

Zazwyczaj postępuje do trwałej niewydolności w ciągu kilku tygodni lub miesięcy.

Przylepione lub nieregularne uczucie rozluźnienia.Mechanizm odciągający na sprężyni, który przebija się przez każdą pozycję, się zużył, a odwrotna reakcja dotykowa nie odpowiada już wiarygodnie jednemu czystego pulsu na kliknięcie.

Jest to objaw zużycia mechanicznego, który różni się od usterek optycznych wymienionych powyżej i często współistnieje z nimi w jednostce, która była intensywnie używana.

Każdy z tych objawów jest sygnałem do wymiany kodera przed całkowitą awarią koła podczas krytycznej operacji.

Podłączenie urządzenia do urządzenia

RE45BA1R5 wychodzi z okablowania przez tylną część korpusu kodera.i producent maszyny określa złącze i przewody w konkretnej konfiguracji maszyny.

Kiedy usuniesz stary koder, zrób zdjęcie połączeń kabla przed odłączeniem czegokolwiek.

Kolorowe kodowanie drutu zazwyczaj następuje według standardowej konfiguracji wyjścia Tosoku:

• Wyjścia fazy A i fazy B (para kwadratowa)
• A-wspólne i B-wspólne (wyniki dla dwóch kanałów wyjściowych)
• +5V zasilanie i 0V uziemienie

Specyficzne przydziały szpilki lub końcówki na złączach interfejsu maszyny są określone na schematach elektrycznych maszyny,Nie przez Tosoku , a interfejs MPG CNC mapuje szpilki A, B i zasilające zgodnie ze standardem okablowania producenta maszyny.

Przed podłączeniem kódora zamiennego należy zapoznać się z instrukcją obsługi elektrycznej maszyny w celu uzyskania dokładnych wyznaczeń końcówki.

Wariant C-sufiksu w gamie MPG Tosoku

Następca C na numerach części Tosoku RE45B konsekwentnie oznacza niewielką zmianę wewnętrzną lub konfiguracji montażowej.

Konwencja ta ma zastosowanie do całej rodziny RE45B: RE45BD1R5C zastępuje RE45BD1R5 (bez tarczy 5V 100PPR), RE45BA2R1C zastępuje RE45BA2R1 (80mm tarczy 12V 25PPR) itp.Kupowanie wersji C-sufiksu dowolnego wariantu RE45B jako zastępstwa dla oryginalnej wersji podstawowej jest zawsze poprawne.

Producenci maszyn i zespoły konserwacyjne nie powinny zniechęcać się do aktualizacji sufiksu podczas porównywania ich numerów części BOM z aktualnymi zapasami.

Główne specyfikacje

Częste pytania

P1: Moja maszyna wyświetla "błąd MPG" lub oś koła ręcznego nie reaguje ̇ czy RE45BA1R5 jest prawdopodobną przyczyną?

Przed wymianą kodera sprawdź okablowanie od kodera do wejścia MPG CNC ∙ luźny złącze, rozbite przewody w kablu w pobliżu panelu (gdzie kable wielokrotnie się gięją),lub brudny wtyczka może wywołać identyczne objawy do niepowodzenia kodera.

Jeśli usterka zniknie na krótko po ponownym podłączeniu, a następnie powróci, prawdopodobnie winny jest złącze lub kabel, a nie sam koder.

Koder należy wymienić wyłącznie w przypadku, gdy kabel i złącza nie działają mechanicznie i elektrycznie.

Pytanie 2: RE45BA1R5C zastępczy przyjeżdża z gołymi przewodami drutowymi. Jak mogę wiedzieć, który przewód jest którym?

Standard kolorów okablowania RE45B Tosoku: Vcc (+5V) jest zazwyczaj czerwony przewód; 0V (ziemia) jest czarny lub biały; wyjście A-fazy jest zielone; wyjście B-fazy jest żółte (lub podobny sparowany schemat kolorów).

Jednak kody kolorystyczne mogą różnić się w zależności od serii produkcji i od tego, czy producent maszyny określił specjalne pasy.

Przed podłączeniem zawsze sprawdzaj funkcje przewodu w stosunku do oryginalnego rysunku maszyny lub dokładnie mierz relacje napięcia.Wyjścia A i B wykażą wahania 5V w czasie powolnej rotacji kodera; wymiana A i B odwraca kierunek osi, ale nie powoduje uszkodzenia.

P3: Producent maszyny wymienia numer części na moim BOM jako RE45BA1R5 bez sufiksu C. Czy RE45BA1R5C jest bezpośrednim zamiennikiem?

RE45BA1R5C to aktualna wersja produkcyjna RE45BA1R5 ∙ Tosoku dodał przyrostek C, aby śledzić zmianę produkcji, która nie zmienia specyfikacji produktu,interfejs, lub wstawienia.

Każdy upoważniony dostawca Tosoku potwierdzi to.

Korzystanie z RE45BA1R5C jako zamiennika instalacji RE45BA1R5 jest prawidłową i oczekiwaną procedurą.

P4: Czy mogę tymczasowo sprawdzić, czy koder jest uszkodzony, wymieniając RE45BA1R5 z innej maszyny?

Tak, wymiana koderów między maszynami tego samego typu CNC (takie samo napięcie zasilania i format wejścia MPG) jest ważną techniką diagnostyczną,pod warunkiem, że połączenia okablowania pasują lub można podłączyć przewody prawidłowo.

Jeśli oś, która zachowywała się nieregularnie, działa prawidłowo z pożyczonym koderem, oryginalny koder jest wadliwy.

Jeżeli usterka następuje po koderze do drugiej maszyny, koder jest potwierdzoną usterką.

Jeśli usterka pozostaje na oryginalnej osi przy pożyczonym koderze, problem tkwi w okablowaniu, interfejsie MPG CNC lub ustawieniach parametrów CNC, a nie w koderze.

P5: Po zainstalowaniu zamiennika RE45BA1R5 oś porusza się w złym kierunku podczas obracania koła ręcznego.

Przewody fazowe A i B są odwrócone, albo zostały wymienione w oryginalnym okablowaniu, albo wymiana została przewodowana z przewodami A i B przeniesionymi w stosunku do orientacji oryginalnego kodera.

Wymiana połączeń A i B odwraca zależność kierunkową między obrotem koła ręcznego a ruchem osi bez wpływu na jakąkolwiek inną funkcję.Zidentyfikuj przewody wyjściowe A i B na zamiennym koderze i zamienić je w punkcie połączenia.

Alternatywnie CNC może mieć parametr odwracania wejścia kierunku MPG na urządzeniach sterujących Fanuc,jest regulowany za pośrednictwem odpowiedniego parametru kierunku osi MPG (spójrz w instrukcji parametrów CNC dla konkretnej serii).

Wynik jest uzyskiwany poprzez odwrócenie sprzętu lub dostosowanie parametrów.
