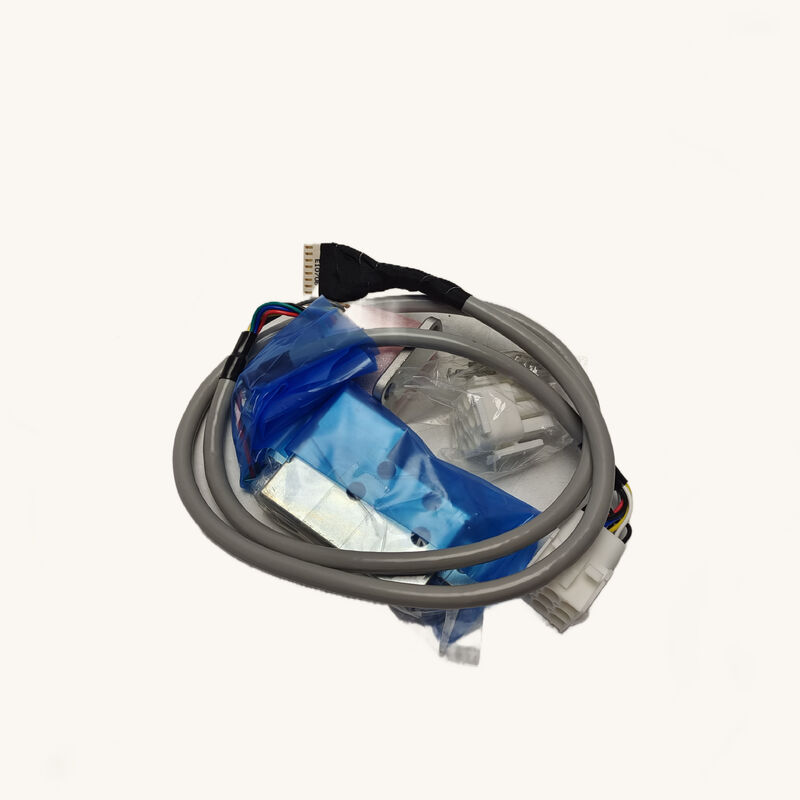

Enkoder wrzeciona Mitsubishi TS1860N1170 PLG — oryginalne urządzenie sprzężenia zwrotnego dla systemów wrzecion Mitsubishi CNC

Gdy napęd wrzeciona Mitsubishi straci sygnał pozycji, maszyna się zatrzymuje. Całkowite zatrzymanie. Brak sprzężenia zwrotnego wrzeciona oznacza brak orientacji, brak gwintowania, brak pracy osi C — tylko alarm i stojąca linia produkcyjna. Mitsubishi TS1860N1170 to enkoder wrzeciona PLG, który zapobiega dokładnie takiemu scenariuszowi, służąc jako urządzenie sprzężenia zwrotnego pozycji i prędkości w systemach wrzecion Mitsubishi MELDAS CNC.

Jednostka ta jest oferowana nowa, oryginalna i niezainstalowana — fabrycznie zapakowana przez Mitsubishi Electric, nie regenerowana, nie odnowiona.

Co oznacza „PLG” w systemie wrzeciona Mitsubishi

PLG oznacza generator impulsów w terminologii Mitsubishi CNC, chociaż nowoczesne urządzenia serii TS są znacznie bardziej zaawansowane niż prosty licznik impulsów. TS1860N1170 należy do rodziny enkoderów PLG z wyjściem szeregowym firmy Mitsubishi — urządzeń, które komunikują dane pozycji i prędkości z napędem wrzeciona serii MDS za pośrednictwem szybkiego interfejsu szeregowego, a nie prostych analogowych przebiegów sinusoidalnych.

Ta architektura komunikacji szeregowej jest celowa. Napędy wrzecion MDS firmy Mitsubishi przechowują parametry silnika, historię alarmów i dane konfiguracyjne w samym enkoderze, co oznacza, że enkoder i napęd tworzą dopasowany system, który weryfikuje swoją integralność przy włączaniu zasilania. Podłączenie niekompatybilnego enkodera spowoduje alarm napędu, zanim wrzeciono w ogóle się obróci. To jeden z powodów, dla których użycie oryginalnej części Mitsubishi jest tak ważne dla tej klasy komponentów.

W skrócie — kluczowe fakty

Pętla sprzężenia zwrotnego wrzeciona — dlaczego ten enkoder jest niezbędny

Wrzeciono centrum obróbczego robi znacznie więcej niż tylko obracanie się z dużą prędkością. W nowoczesnej maszynie sterowanej przez MELDAS wrzeciono musi:

• Przyspieszać i zwalniać na polecenie, precyzyjnie reagując na zaprogramowane profile rampy
• Orientować się pod stałym kątem do automatycznej wymiany narzędzi — zatrzymując się z dokładnością do ułamka stopnia, za każdym razem
• Synchronizować się z posuwem osi Z podczas cykli sztywnego gwintowania, dopasowując obroty wrzeciona do prędkości posuwu dla dokładności gwintu
• Działać jako oś C w centrach tokarsko-frezarskich, utrzymując pozycję kątową pod obciążeniem skrawania

Żadna z tych funkcji nie działa bez ciągłego, dokładnego sprzężenia zwrotnego z enkodera wrzeciona. TS1860N1170 zapewnia to sprzężenie zwrotne, komunikując się bezpośrednio ze wzmacniaczem wrzeciona MDS w celu zamknięcia pętli pozycji i prędkości przy każdym obrocie wrzeciona.

Awaria lub degradacja enkodera nie zawsze powoduje czysty alarm. Czasami objawia się jako sporadyczne dryfowanie pozycji, okazjonalne awarie orientacji lub niespójny skok gwintu — objawy, których zdiagnozowanie i przypisanie do enkodera zajmuje czas. Nowy enkoder całkowicie eliminuje ten czynnik.

Dopasowany do architektury napędu MDS firmy Mitsubishi

Enkodery PLG serii TS są zweryfikowanymi komponentami w ekosystemie MELDAS CNC firmy Mitsubishi. Są zaprojektowane do współpracy ze wzmacniaczami wrzeciona serii MDS — w tym z rodzinami MDS-A, MDS-B, MDS-C, MDS-D i MDS-DH — które można znaleźć w szerokiej gamie obrabiarek CNC zbudowanych ze sterownikami Mitsubishi.

Własna dokumentacja techniczna firmy Mitsubishi wymaga procedury automatycznej regulacji PLG przy każdej wymianie enkodera PLG lub jednostki napędu wrzeciona. Procedura ta ponownie kalibruje sygnał referencyjny fazy Z i weryfikuje jakość sygnału sinusoidalnego — proces, który może zakończyć się sukcesem tylko przy prawidłowo działającym, oryginalnym enkoderze OEM. Urządzenie z rynku wtórnego lub klon, które nie przejdzie tej procedury kalibracji, uniemożliwi maszynie ponowne uruchomienie, niezależnie od jej wyglądu fizycznego.

Zastosowania w całej branży obrabiarek

TS1860N1170 i powiązane warianty enkoderów PLG występują w szerokim przekroju obrabiarek z systemem MELDAS CNC firmy Mitsubishi. Typowe platformy obejmują:

Centra obróbcze poziome — HMC z wymianą palet, gdzie orientacja wrzeciona określa czas wymiany narzędzia i dokładność indeksowania palet

Centra obróbcze pionowe — VMC, gdzie dokładność głębokości i skoku przy sztywnym gwintowaniu zależy od zsynchronizowanego sprzężenia zwrotnego wrzeciona z posuwem

Centra tokarsko-frezarskie — maszyny wielozadaniowe, w których wrzeciono pełni rolę osi C sterowanej serwomechanizmem do operacji frezowania

Tokarki CNC z narzędziami aktywnymi — centra toczenia, które wykorzystują oś C wrzeciona i orientację do wiercenia poza osią i frezowania konturów

Szlifierki — szlifierki cylindryczne i płaszczyznowe, gdzie dokładność prędkości wrzeciona bezpośrednio wpływa na jakość wykończenia powierzchni

Nowy, oryginalny — dlaczego stan ma znaczenie w przypadku tej części

TS1860N1170 to precyzyjny enkoder optyczny. Jego wewnętrzna tarcza, wstępne obciążenie łożyska i obwody kondycjonowania sygnału są fabrycznie kalibrowane jako dopasowany zespół. Gdy ten enkoder jest demontowany z używanego silnika — niezależnie od tego, jak ostrożnie — stan kalibracji jest zakłócony. Ponowne zainstalowanie używanej jednostki na innym silniku wymaga pełnej ponownej regulacji PLG, a nawet wtedy historia zużycia łożyska zdemontowanej jednostki jest nieznana.

Jednostka nowa w pudełku ma pełną żywotność łożyska, nienaruszony zespół optyczny i znane parametry elektryczne. W przypadku komponentu, który bezpośrednio wpływa na dokładność wrzeciona i czas pracy maszyny, ma to znaczenie.

FAQ

P1: Co to jest enkoder PLG i czym różni się od standardowego enkodera przyrostowego?

PLG (Pulse Generator) w terminologii Mitsubishi odnosi się do enkodera pozycji po stronie wrzeciona, który komunikuje się za pomocą protokołu szeregowego z napędem wrzeciona MDS. W przeciwieństwie do prostych enkoderów przyrostowych A/B/Z, enkodery PLG serii TS przesyłają dane szeregowe o wysokiej rozdzielczości i przechowują parametry systemu wewnętrznie. Napęd odczytuje te dane w celu zarządzania orientacją wrzeciona, pozycjonowaniem osi C i regulacją prędkości.

P2: Czy TS1860N1170 jest kompatybilny ze wszystkimi napędami wrzeciona serii MDS?

Kompatybilność zależy od konkretnej generacji napędu MDS i silnika wrzeciona, do którego jest zamontowany. Enkodery PLG serii TS są używane w rodzinach wzmacniaczy wrzeciona MDS-A, MDS-B, MDS-C, MDS-D i MDS-DH, ale właściwy wariant enkodera musi pasować do pary silnik-napęd. Zawsze należy sprawdzić numer części istniejącego enkodera na tabliczce znamionowej silnika i ustawienia parametrów napędu wrzeciona przed złożeniem zamówienia.

P3: Czy enkoder PLG wymaga regulacji po instalacji?

Tak. Firma Mitsubishi wymaga procedury automatycznej regulacji PLG przy każdej wymianie enkodera lub jednostki napędu wrzeciona. Ta ponowna kalibracja przywraca punkt odniesienia fazy Z i weryfikuje jakość sygnału. Procedura jest wykonywana za pośrednictwem ekranu parametrów serwisowych CNC lub interfejsu diagnostycznego MELDAS — dokumentacja maszyny narzędziowej zawiera dokładne kroki dla danego napędu.

P4: Czy TS1860N1170 można naprawić w przypadku awarii, czy należy go wymienić?

Naprawa enkodera jest technicznie możliwa w specjalistycznych zakładach, ale stanowisko firmy Mitsubishi jest takie, że do enkoderów wrzeciona należy używać wyłącznie części zamiennych OEM, biorąc pod uwagę wymagania kalibracyjne i precyzję wewnętrznego zespołu optycznego. Naprawiona jednostka musi nadal przejść pełną procedurę regulacji PLG, aby potwierdzić, że spełnia specyfikacje sygnału — tę samą procedurę, która jest wymagana dla nowego enkodera.

P5: Jaka jest różnica między TS1860N1170 a TS1860N1171?

TS1860N1170 i TS1860N1171 to blisko spokrewnione warianty enkoderów w ramach tej samej rodziny TS1860N. Sufiks numeryczny zazwyczaj oznacza niewielką rewizję lub wariację w układzie pinów złącza, długości kabla lub kondycjonowaniu sygnału. Oba są enkoderami PLG typu wałowego do zastosowań w silnikach wrzecion Mitsubishi. Przed zamianą jednego na drugi należy potwierdzić dokładny sufiks wymagany przez sprawdzenie etykiety z numerem części na silniku lub listy kompatybilności napędu wrzeciona.
