SIEMENS INVERTER 6SE6440-2UD25-5CA1 6SE64402UD255CA1 Siemens Konwerter częstotliwości 6SE644O-2UD25-5CA1

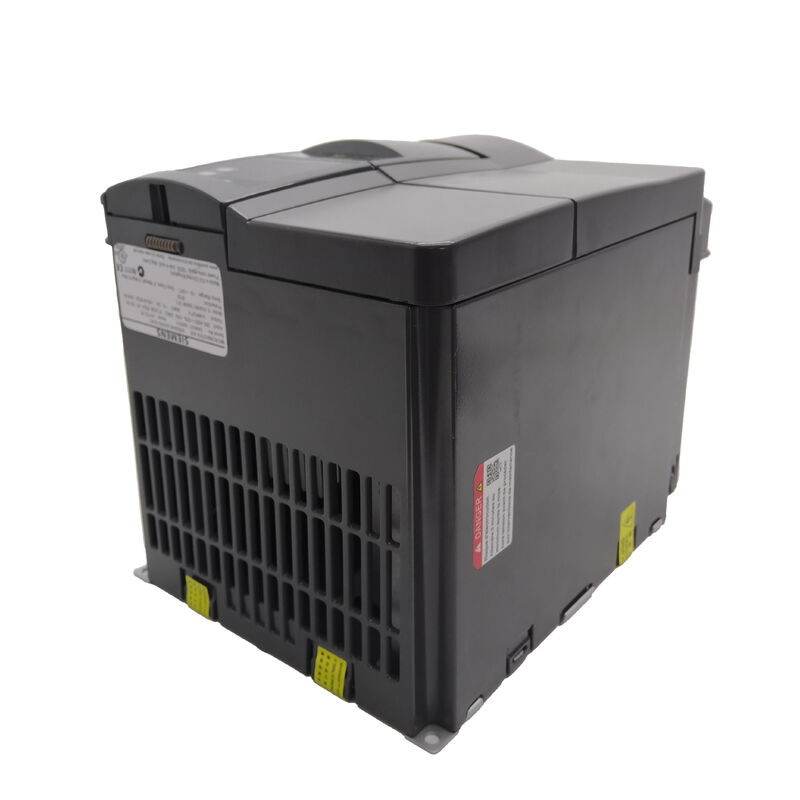

6SE6440-2UD25-5CA1 ∙ Siemens MICROMASTER 440 Inwerter ∙ 5.5kW / 7.5kW / 380 ∙ 480V AC / Frame C / Bez filtra / IP20

MICROMASTER 440 FANUC's High-Performance VFD

MICROMASTER 440 to najwyższej jakości falownik z serii MICROMASTER firmy Siemens, oferujący zaawansowane możliwości sterowania silnikiem wykraczające poza prostą regulację prędkości V/Hz.6SE6440-2UD25-5CA1 obejmuje dwie klasyfikacje mocy w zależności od profilu przeciążenia aplikacji:

5.5 kW momentu obrotowego stałego (CT / duże przeciążenie, HO):W przypadku zastosowań wymagających ciągłego momentu obrotowego przy wszystkich prędkościachi narzędzi maszynowych, w których pełny moment obrotowy musi być dostępny od niskiej prędkości do dużej bez ograniczeń przeciążenia.

7.5 kW kwadratowego momentu obrotowego (LO / Fan-Pump):W przypadku wentylatorów, pomp i sprężarek odśrodkowych, w których zapotrzebowanie na moment obrotowy zmniejsza się wraz z kwadratem prędkości, umożliwiając tym samym napędowi zasilanie większego silnika w zastosowaniach o mniejszym przeciążeniu.

Główne specyfikacje

Bez filtra  wymagane planowanie EMC

6SE6440-2UD25-5CA1 jest dostarczany bez wewnętrznego filtra EMC. W przypadku instalacji wymagających zgodności z europejskimi normami emisji EMC (EN 61800-3 Kategoria C1 lub C2),na wejściu do sieci napędu musi być zainstalowany zewnętrzny filtr EMCSiemens oferuje specjalnie zaprojektowane opcje filtrów zewnętrznych dla ramki FSC C MM440

Scenariusze zastosowania

Główny napęd wrotnika narzędzia maszynowego:Centrum obróbki wymaga sterowania wrotkiem o zmiennej prędkości do 24 000 obrotów / min przy czym wymagana jest moc wyjściowa około 400 Hz.6SE6440-2UD25-5CA1 zapewnia pełną kontrolę prędkości z trybem wektorowym FCC dla płynnego momentu obrotowego przy wszystkich prędkościach wrotnika.

Maszyny przenośnikowe i opakowaniowe:A production line conveyor requires reliable variable speed control with sensorless vector mode — the 6SE6440-2UD25-5CA1 provides precise speed regulation regardless of varying product load across the belt.

Częste pytania

P1: Jaka jest różnica między wartościami CT (5,5 kW) i LO (7,5 kW) na 6SE6440-2UD25-5CA1?

CT (stały moment obrotowy / HO) 5,5 kW: napęd może dostarczać 150% prądu nominalnego przez 60 sekund i 200% przez 3 sekundy dla zastosowań wymagających wysokiego momentu obrotowego przejściowego. LO (Low Overload / Fan-Pump) 7,5 kW:zmniejsza przestrzeń nadmiernego obciążenia do 110% przez 60 sekund i 140% przez 3 sekundy, ale pozwala na podłączenie większego silnika do obciążeń wentylatora i pompy, w których nie jest wymagany moment obrotowy.Wybór na podstawie obciążenia aplikacji.

P2: Czy 6SE6440-2UD25-5CA1 zawiera panel operatora?

Nie napęd może być nadal obsługiwany z paska końcowego (dostępów analogowych / cyfrowych) lub za pośrednictwem komunikacji seryjnej RS485.W celu uzyskania dostępu i wyświetlania lokalnych parametrów należy zamówić i zamontować oddzielnie panel BOP-2 lub AOP-2.

P3: Jaki protokoł komunikacji seryjnej obsługuje 6SE6440-2UD25-5CA1?

The MM440 includes an integrated RS485 port supporting the USS (Universal Serial Interface) protocol — a Siemens serial protocol for drive communication without requiring a separate PROFIBUS or other fieldbus option moduleW przypadku łączności PROFIBUS DP w opcjonalnym gniazdku MM440 można zamontować płytę komunikacyjną CBP2.

P4: Jakie opcje hamowania są dostępne dla 6SE6440-2UD25-5CA1?

The MM440 does not include a built-in braking resistor but supports connection of an external braking resistor through a minimum 56 Ω external resistor — providing dynamic braking for applications requiring controlled deceleration of high-inertia loadsW przypadku hamowania wyższego obciążenia moduły hamowania zewnętrznego można podłączyć do połączenia prądu stałego.

P5: Jakie są limity temperatury otoczenia dla 6SE6440-2UD25-5CA1?

6SE6440-2UD25-5CA1 jest przeznaczony do temperatury otoczenia od -10 ° C do +50 ° C bez obniżania temperatury.Obudowa IP20 wymaga, aby napęd został zainstalowany wewnątrz odpowiedniej szafki sterującej, gdy jest używany w środowiskach z dostępem do przewodzących cząstek, rozpylanie wody lub korozyjne atmosfery.
