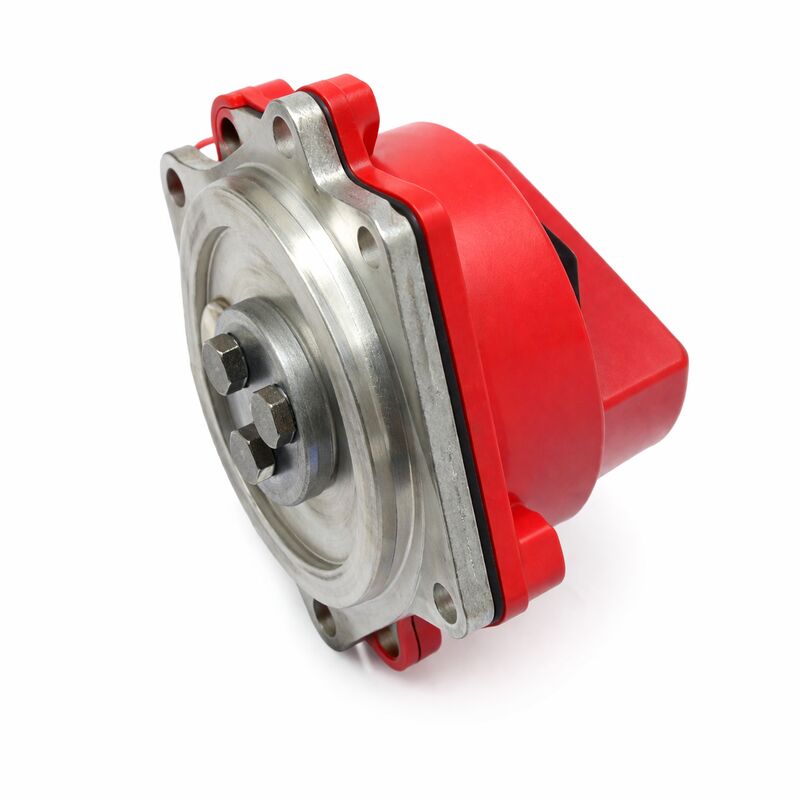

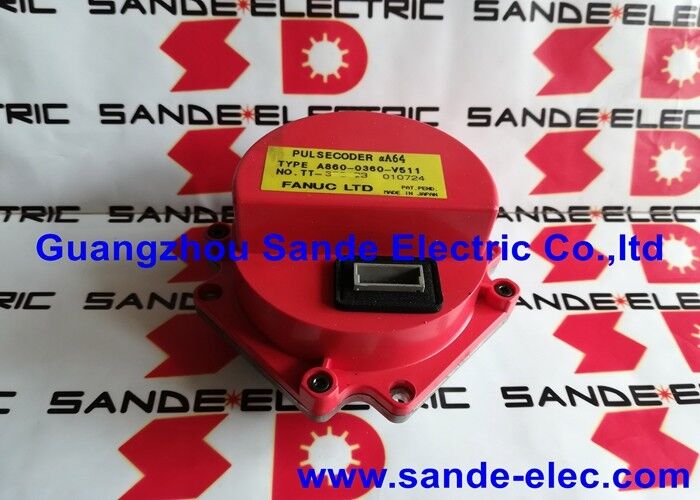

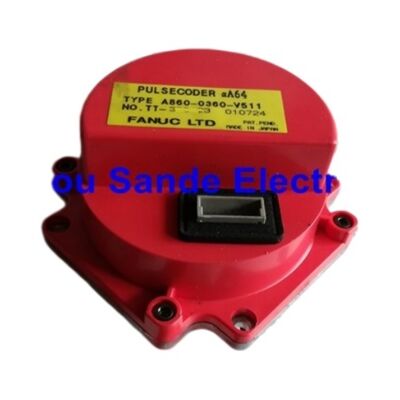

Enkoder Fanuc A860-0360-V511 A8600360V511 A860-0360-V511

Fanuc A860-0360-V511 | Enkoder absolutny Alpha αA64 — 64 000P, superkondensator, bez kabla, męski 14-pinowy, serwonapędy Fanuc Alpha

Przegląd

Fanuc A860-0360-V511 to enkoder absolutny αA64 nowszej generacji dla serwonapędów Fanuc z serii Alpha, wyposażony w wewnętrzny superkondensator do krótkotrwałego zapasu pozycji i 14-pinowe złącze męskie, które nie zawiera kabla.

Taka konstrukcja bez kabla jest celowa i stanowi świadomą ewolucję w sposobie, w jaki Fanuc podszedł do logistyki wymiany enkoderów dla platformy silników Alpha.

Kluczową ideą konfiguracji V511 bez kabla jest to, że kabel i jego złącze Amphenol po stronie silnika pozostają na stałe przymocowane do korpusu silnika — kabel nie odchodzi z enkoderem podczas jego wymiany.

Gdy enkoder ulegnie awarii, usuwany i wymieniany jest tylko korpus enkodera; kabel, jego prowadzenie przez osłonę silnika i połączenie Amphenol z gniazdem enkodera silnika pozostają nienaruszone.

Wymienny V511 podłącza się bezpośrednio do żeńskiego gniazda kabla w silniku, a instalacja jest zakończona bez konieczności zakupu kabla, jego prowadzenia lub pracy ze złączem.

Taka konstrukcja zmniejsza ryzyko uszkodzenia kabla lub złącza podczas czegoś, co powinno być prostą wymianą enkodera, i eliminuje potrzebę magazynowania kabli enkoderów obok korpusów enkoderów.

Superkondensator wewnątrz V511 odróżnia go od V501 i wcześniejszych wariantów absolutnych αA64 z sufiksem T, które polegają wyłącznie na zapasie bateryjnym w serwowzmacniaczu do przechowywania pozycji.

Superkondensator V511 przechowuje dane pozycji w obrębie jednego obrotu enkodera przez krótki czas po wyłączeniu zasilania maszyny — liczba wielokrotnych obrotów jest nadal utrzymywana przez baterię wzmacniacza.

Jeśli bateria wzmacniacza ulegnie awarii, a maszyna zostanie wyłączona na dłuższy czas, nastąpi utrata danych pozycji i konieczność powrotu do punktu odniesienia — jest to takie samo zachowanie jak we wszystkich enkoderach absolutnych w zakresie Alpha, niezależnie od obecności superkondensatora.

Oznaczenie sufiksu V (V511) zamiast sufiksu T (T001, T201 itp.) w numeracji części enkoderów Fanuc oznacza wariant tylko ze złączem — z definicji nie zawiera kabla. Obiekty zaopatrujące się w V511 do napraw silników powinny przed zamówieniem zweryfikować, czy istniejąca osłona silnika i zespół kablowy z żeńskim złączem pasują do 14-pinowego męskiego wyjścia V511.

Kluczowe specyfikacje

Konstrukcja "Kabel pozostaje z silnikiem" — Perspektywa inżynierii utrzymania ruchu

Logika pozostawienia kabla z silnikiem, a nie z enkoderem, jest słuszna z punktu widzenia inżynierii utrzymania ruchu. Kable enkoderów silników prowadzone przez osłony silników to precyzyjne zespoły okablowania — przekrój kabla, ekranowanie, prowadzenie i zakończenie złącza są określone dla wymagań sygnałowych enkodera Alpha.

Kabel, który pozostaje z konkretnym korpusem silnika, został zainstalowany raz, ułożony raz i uszczelniony raz. Jego usunięcie i ponowne zamontowanie podczas wymiany enkodera wprowadza ryzyko obsługi zespołu, który nie był wadliwym elementem.

Poprzez oddzielenie kabla od korpusu enkodera za pomocą 14-pinowego złącza męskiego,

Fanuc uczynił wymianę enkodera prostą wymianą pojedynczego komponentu.

Stan zespołu kablowego nie jest naruszony; wymieniany jest sam korpus enkodera. W całym okresie eksploatacji silnika taka konstrukcja oznacza, że okablowanie kabla jest obsługiwane raz (podczas oryginalnego montażu silnika lub pierwszej naprawy silnika), a nie za każdym razem, gdy ulegnie awarii enkoder.

Działanie superkondensatora — Czego można się spodziewać w eksploatacji

Superkondensator wewnątrz V511 ładuje się z zasilania 5V enkodera, gdy maszyna jest włączona. Po wyłączeniu maszyny superkondensator dostarcza krótkotrwałe napięcie podtrzymujące do obwodów pamięci pozycji enkodera.

Ten czas podtrzymania — zazwyczaj kilka minut w normalnych warunkach temperaturowych — jest wystarczający do pokonania krótkich przerw w zasilaniu (wyzwolenia EMO, krótkie przerwy w dostawie prądu) bez utraty odniesienia pozycji w obrębie jednego obrotu.

Czas podtrzymania superkondensatora skraca się wraz z okresem eksploatacji komponentu i w wysokich temperaturach pracy.

W miarę starzenia się czas podtrzymania skraca się.

V511, który wcześniej przetrwał 5-minutową przerwę w zasilaniu bez utraty pozycji, może ostatecznie podtrzymywać tylko przez 30 sekund. Gdy po okresach wyłączenia zasilania, które wcześniej nie powodowały problemów, zaczyna dochodzić do utraty pozycji, V511 osiągnął koniec żywotności swojego superkondensatora i enkoder wymaga wymiany.

Często zadawane pytania

P1: Jaka jest różnica między A860-0360-V511 a A860-0360-V501 w tej samej rodzinie?

Oba są enkoderami absolutnymi αA64 z sufiksem V (bez kabla) dla tego samego zakresu silników Alpha.

V511 zawiera wewnętrzny superkondensator do krótkoterminowego zapasu pozycji; V501 nie.

W instalacjach, gdzie maszyna podlega częstym krótkim cyklom zasilania lub gdzie przerwy w zasilaniu są powszechne, superkondensator V511 zapewnia znaczącą korzyść operacyjną, pokonując te przerwy bez konieczności powrotu do punktu odniesienia.

W instalacjach, gdzie utrzymywany jest pełny zapas bateryjny we wzmacniaczu, a okresy wyłączenia zasilania są przewidywalne, V501 jest funkcjonalnie wystarczający.

P2: Enkoder jest dostarczany bez kabla — czy 14-pinowe złącze męskie w V511 pasuje do istniejącego gniazda osłony silnika?

14-pinowe złącze męskie w V511 jest zaprojektowane do połączenia z gniazdem w zespole osłony enkodera silnika Alpha. To gniazdo i jego kabel są stałymi częściami instalacji enkodera, które pozostają z silnikiem.

Przed zamówieniem V511 jako zamiennika dla silnika, który pierwotnie miał inny wariant αA64, należy potwierdzić, że osłona silnika ma format gniazda 14-pinowego i że istniejący kabel jest zakończony odpowiednim złączem.

Różne style osłon silnika i roczniki mogą używać różnych formatów gniazd; jeśli osłona silnika była wcześniej wyposażona w enkoder z sufiksem T (który ma kabel jako część zespołu enkodera), może nie mieć gniazda 14-pinowego, którego wymaga V511.

P3: Po zainstalowaniu zamiennego enkodera V511, czy należy wykonać powrót do punktu odniesienia?

Tak — wymiana enkodera zawsze wymaga powrotu do punktu odniesienia, niezależnie od typu enkodera. Wymieniony enkoder rozpoczyna pracę od dowolnej pozycji kątowej w obrębie jednego obrotu, która nie ma mechanicznego związku z absolutnym licznikiem pozycji zapisanym wcześniej we wzmacniaczu.

Po zamontowaniu zamiennika, włącz maszynę, zaobserwuj alarm utraty odniesienia enkodera absolutnego (jeśli jest wyświetlany) i wykonaj pełny cykl powrotu do punktu odniesienia na dotkniętej osi. To ponownie ustanawia absolutny punkt odniesienia pozycji w pamięci wzmacniacza zasilanej bateryjnie i wiąże go z pozycją kątową nowego enkodera.

P4: Czy A860-0360-V511 może być używany w dowolnym silniku Alpha, czy istnieją ograniczenia dotyczące konkretnych serii silników?

V511 to enkoder αA64 nowszej generacji, opisany jako pasujący do różnych modeli serwonapędów Alpha.

Kompatybilność z konkretnym modelem silnika zależy od interfejsu montażowego enkodera silnika, konstrukcji sprzęgła wału i formatu złącza na osłonie silnika.

Dokumentacja silników Fanuc dla każdego modelu silnika Alpha zawiera prawidłowy wariant enkodera dla tego silnika. W razie wątpliwości co do kompatybilności, specjalista serwisowy przeszkolony przez Fanuc, zaznajomiony z wariantami silników Alpha, może potwierdzić, który enkoder pasuje do rozważanego konkretnego silnika, albo na podstawie specyfikacji zamówienia silnika, albo na podstawie fizycznej inspekcji montażu enkodera silnika.

P5: Jak wewnętrzny superkondensator wpływa na utylizację i transport w porównaniu do enkoderów z zapasem bateryjnym?

Superkondensator nie zawiera niebezpiecznych chemikaliów i nie podlega ograniczeniom transportowym, które dotyczą ogniw baterii litowych.

Jest to niewielka praktyczna zaleta przy wysyłce lub transporcie lotniczym silnika do naprawy — enkoder nie wprowadza wymogu klasyfikacji przesyłki baterii litowej.

W przypadku utylizacji superkondensator można zazwyczaj traktować jako ogólny odpad komponentów elektronicznych zgodnie z obowiązującymi lokalnymi przepisami dotyczącymi e-odpadów, podczas gdy ogniwa baterii litowych wymagają specjalnych kanałów utylizacji baterii.

Sprawdź obowiązujące przepisy w odpowiedniej jurysdykcji dotyczące ostatecznych wymagań dotyczących utylizacji.
