Mitsubishi OSE105S2 Encoder rotacyjny

Znalezienie oryginalnego, nowego w pudełku zamiennika serwo enkodera Mitsubishi nie zawsze jest proste, zwłaszcza dla starszej jednostki, która nie jest już produkowana.OSE105S2jest dokładnie tego rodzaju części: OEM Mitsubishi stopniowy kodujący rotacyjny, zbudowany w Japonii i zaprojektowany jako fabrycznie wyposażone urządzenie zwrotne dlaSilniki serwomatoryczne AC serii HC i HCRktóre napędzały generację maszyn CNC na całym świecie.

Ta lista jest dlaoryginalny Mitsubishi Electric OSE105S2, nowy w oryginalnym opakowaniu, nie jest przebudową, nie jest klonem.

Co robi ten koder i dlaczego ma to znaczenie

Każda oś serwo na maszynie CNC zależy od kodera, który zamyka pętlę pozycyjną.i serwo napęd porównuje rzeczywistą pozycję z poleconą pozycją tysiące razy na sekundęUsunięcie kodera, uszkodzenie go lub zastąpienie go jednostką o niższej jakości, a oś albo ulega awarii lub działa z pogorszoną dokładnością.

OSE105S2 jestskładnik sprzężenia zwrotnego dopasowanego fabryczniedla silników serii HC/HCR Mitsubishi.Jest montowany bezpośrednio na tylnej stronie wału silnika i komunikuje się z napędem serwo za pośrednictwem ustrukturyzowanego sygnału wielofazowego.Tak jest w przypadku wykorzystania oryginalnej części OEM zamiast zamiennika z rynku wtórnego: system został zaprojektowany wokół niej.

Specyfikacje techniczne

Seria OSE Wbudowana w architekturę serwo Mitsubishi

Rodzina koderów OSE zajmuje szczególną rolę w ekosystemie serwo Mitsubishi.koder wewnętrzny silnika✓ znajduje się wewnątrz obudowy silnika, połączony bezpośrednio z wałem wirnika i zapewnia serwo wzmacniaczowi podstawowe informacje zwrotne dotyczące prędkości i pozycji.

Nie ma elastycznego sprzężenia pomiędzy koderem a wałem silnika, co oznacza zerową zgodność mechaniczną i zerową reakcję w drodze sprzężenia zwrotnego.Każde obrót silnika jest dokładnie policzony, bez błędów zaokrąglenia, jakie mogą powodować sprzęgły wału na zewnętrznych koderach.

W sprawieZłącze o szerokości 8 pinówi format wyjścia kwadratury A/B/Z są spójne w całym zakresie silników HC/HCR, dzięki czemu OSE105S2 jest wspólnym zapasowym silnikiem dla zespołów serwisowych utrzymujących floty starszych maszyn napędzanych przez Mitsubishi.

Wyjście fazowe A/B/Z

Trzy kanały, trzy zadania:

Fazy A i BTe dwa sygnały są przesunięte o 90 stopni, co mówi napędowi jak daleko zakręcił wał i w którym kierunku.Licz górne i dolne krawędzie obu kanałów i otrzymasz cztery liczby pozycji na okres kodowania. Technika zwana dekodowaniem kwadratowym..

Faza Z∆ jeden impuls na pełne obroty, używany jako marker odniesienia.Bez czystego pulsu Z, cykle homing stają się niewiarygodne.

Sygnały uzupełniające (/A, /B, /Z) są parami różnic niezbędnymi do odporności na hałas podczas długich przebiegów kabli i standardową cechą formatu wyjścia sterownika linii używanego w aplikacjach serwo.

Gdzie znajdziesz ten koder?

Seria silników HC i HCR była szeroko stosowana w szerokim zakresie urządzeń napędzanych przez Mitsubishi w latach 90. i 2000.

Centrum obróbki CNC¢ Serwo silniki osi obrotowej X, Y, Z w fabrykach i centrach obróbczych Mitsubishi MELDAS

Sztuka CNC serwomotory do pozycjonowania wieżycy i osi przesuwnej na napędzanych przez Mitsubishi centrach obrotowych

Roboty przemysłowe

Linie przesyłowe i FMS przemienniki palet, stoły transferowe i systemy przenoszenia wbudowane wokół serwoprzędów serii HC w sektorze dostawców samochodów

Maszyny do formowania wtryskowegoW przypadku maszyn z napędem Mitsubishi

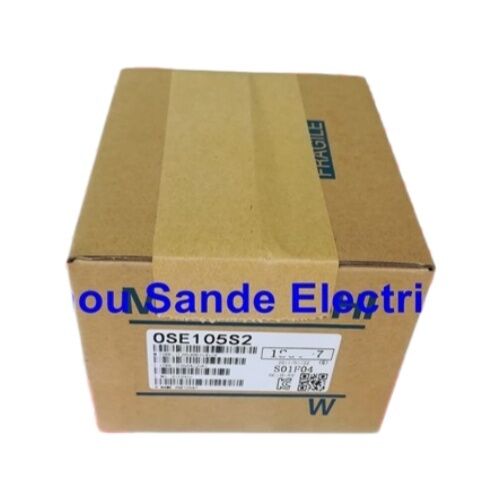

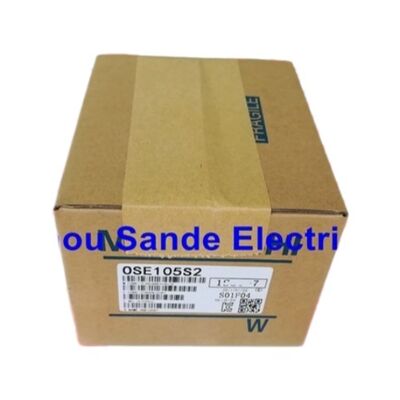

Stan: Nowy w oryginalnym pudełku

W przypadku części wycofanych z produkcji, takich jak OSE105S2, rozróżnienie między nowymi a odnowionymi materiałami jest znaczne:

Nowy koder ma pełny okres trwania, czysty dysk optyczny bez zużycia i skażenia, i ustawione fabrycznie sygnały.Odnowiona jednostka ma nieznaną historię eksploatacji. Może zostać usunięta z silnika, który miał awarię z innych powodów.Dla kodera, który znajduje się wewnątrz serwomotora i powinien trwać przez całe życie maszyny,nowy w pudełku jest jedynym warunkiem o przewidywalnym horyzoncie eksploatacji.

Częste pytania

P1: Czy OSE105S2 jest kodem przyrostowym czy bezwzględnym?

To jest...przyrostoweWykonuje sygnały kwadratury fazy A, B i Z podczas obrotu wału, ale nie zachowuje danych o pozycji po wyłączeniu zasilania.Serwo napęd ustala absolutne odniesienie przy uruchomieniu maszyny poprzez cyklu homing za pomocą impulsu fazy Z.

P2: Które serwomotory Mitsubishi używają OSE105S2?

OSE105S2 jest fabrycznym koderem dlaSilniki serwomatoryczne AC z serii Mitsubishi HC i serii HCRJeśli numer części silnika zaczyna się od HC lub HCR, należy podać numer części silnika HC-SF.OSE105S2 jest bardzo prawdopodobne, że jest to prawidłowy koder.

P3: Czy OSE105S2 można wymienić na nowszy koder Mitsubishi?

Rodzina koderów OSE wykorzystuje konkretny pinout i format sygnału dopasowany do serwo wzmacniacza, z którym jest sparowany.Zastąpienie innego typu kodera wymagałoby zmian parametrów po stronie wzmacniacza i ewentualnych modyfikacji sprzętu. Do wymiany na istniejącej maszynie, OSE105S2 jest właściwą częścią.

P4: Czy ten kod jest nadal produkowany przez Mitsubishi?

Nie wycofany przez Mitsubishi ElectricNowy zapas w pudełku jest dostępny przez dostawców części do automatyki przemysłowej, ale nie jest aktywnie produkowany.Zaleca się zabezpieczenie kilku jednostek, dopóki dostępne są zapasy.

P5: Jaki jest alternatywny numer części OSE105S2?

Koder jest również wymieniony jakoOSE-105S2(format z łącznikiem) w dokumentacji Mitsubishi i niektórych katalogach dostawców.Kody odniesienia krzyżowego obejmują B55028 i E42, w zależności od źródła katalogu.
