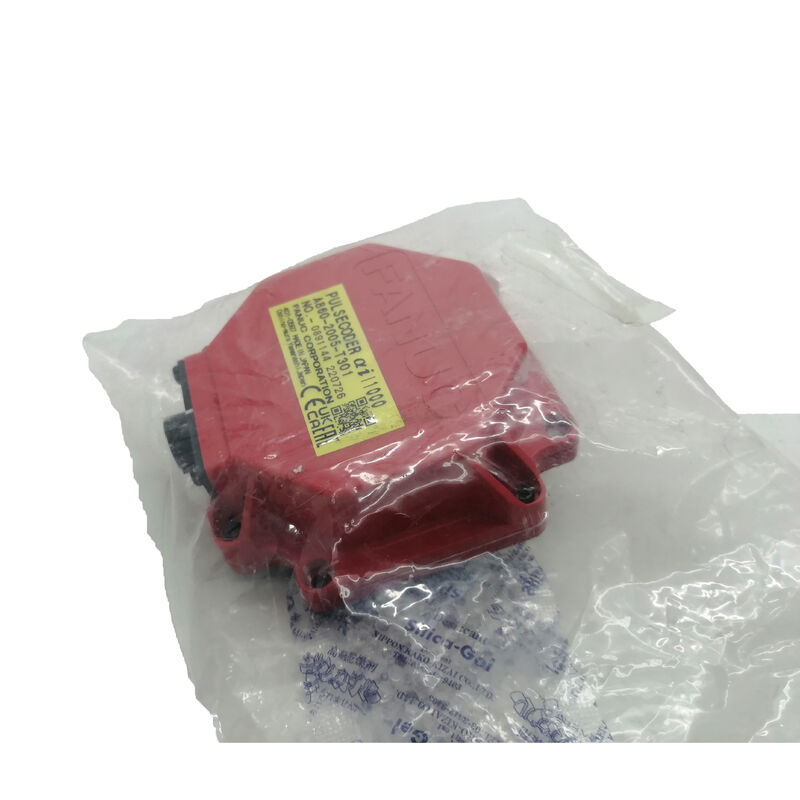

Impulsowy enkoder FANUC A860-2005-T301 — Enkoder przyrostowy aiI1000 do serwomotorów AC serii Alpha i

Istnieje krótka lista komponentów, których awaria powoduje całkowite zatrzymanie maszyny CNC. Impulsowy enkoder serwomotoru znajduje się na szczycie tej listy. FANUC A860-2005-T301 to przyrostowy enkoder aiI1000 montowany w szerokiej gamie serwomotorów AC serii Alpha i — jednym z najszerzej stosowanych urządzeń sprzężenia zwrotnego w ekosystemie sterowania ruchem FANUC, obejmującym silniki o rozmiarach od kompaktowych napędów osi po jednostki o dużej mocy i wysokim momencie obrotowym.

Co oznacza oznaczenie aiI1000

Litera "I" w aiI1000 jest kluczowa: jest to przyrostowy enkoder impulsowy, a nie absolutny. Podczas gdy enkoder absolutny generuje unikalny kod pozycji dla każdego kąta wału, niezależnie od historii zasilania, aiI1000 generuje ciągły strumień impulsów podczas obrotu wału — sprzężenie zwrotne kwadraturowe o wysokiej rozdzielczości, które wzmacniacz serwo FANUC przetwarza w celu określenia prędkości, kierunku i zmiany położenia.

Sprzężenie zwrotne przyrostowe działa w połączeniu z systemem pozycji referencyjnej sterowania CNC. Po uruchomieniu maszyny każda oś wykonuje powrót do pozycji referencyjnej, ustalając znany punkt odniesienia. Od tego momentu enkoder aiI1000 śledzi wszystkie ruchy z rozdzielczością 1 000 000 impulsów na obrót — wystarczającą precyzję do obsługi ścisłych tolerancji pozycjonowania i płynnej kontroli prędkości w całym zakresie prędkości roboczych rodziny silników Alpha i.

Specyfikacje techniczne

Zakres silników obejmujący całą branżę

To, co odróżnia A860-2005-T301 od enkoderów o węższym zastosowaniu, to szeroki zakres silników Alpha i, które obsługuje. Od αi2/4000 — kompaktowego, szybkiego silnika odpowiedniego do mniejszych napędów osi — po warianty αi50 o wysokim momencie obrotowym, enkoder impulsowy aiI1000 jest standardowym urządzeniem sprzężenia zwrotnego w średnich i większych ramach całej serii serwomotorów AC Alpha i firmy FANUC.

Obejmuje to zarówno warianty silników 200 V AC i 400 V AC, co oznacza, że ten sam numer części enkodera obejmuje maszyny zbudowane zgodnie z różnymi regionalnymi standardami zasilania bez zmian w systemie sprzężenia zwrotnego silnika. Oznacza to również, że zespoły konserwacyjne zarządzające flotami mieszanych maszyn mogą przechowywać jeden numer części enkodera i wiedzieć, że dotyczy on znacznej części ich serwomotorów Alpha i.

Instalacja: Metoda sprzęgła Oldhama

A860-2005-T301 jest instalowany za pomocą sprzęgła Oldhama — trójczęściowego sprzęgła mechanicznego, które łączy wał enkodera z wałem silnika, jednocześnie kompensując niewielkie niezgodności kątowe i równoległe między nimi. Jest to standardowe podejście montażowe firmy FANUC dla rodziny enkoderów impulsowych Alpha i, a procedura instalacji jest udokumentowana w instrukcjach technicznych silników FANUC.

Praktyczne kroki: cztery śruby z łbem sześciokątnym M4 mocują enkoder impulsowy do kołpaka silnika. O-ring uszczelnia enkoder w gnieździe silnika, zapobiegając przedostawaniu się zanieczyszczeń na styku. Sprzęgło wymaga prawidłowego ustawienia podczas ponownego montażu — zęby muszą być prawidłowo zazębione, a O-ring musi być czysto osadzony bez przyciśnięcia.

Jedno ostrzeżenie, o którym warto pamiętać: własna dokumentacja FANUC podkreśla, że obudowa enkodera impulsowego i silnika nie powinny być narażone na wstrząsy mechaniczne podczas instalacji, ponieważ są to precyzyjne urządzenia optyczne. Równie ważne jest ochrona enkodera przed kurzem i opiłkami podczas procedury wymiany.

Gdzie ten enkoder jest używany

Seria silników Alpha i stała się dominującą platformą serwo FANUC od wczesnych lat 2000. i pozostawała w szerokim użyciu w produkcji nowych maszyn przez ponad dekadę. Ta zainstalowana baza przekłada się na to, że A860-2005-T301 jest rzeczywiście powszechnym elementem konserwacyjnym w:

Centrach obróbczych CNC — główne napędy osi (X, Y, Z, B, C) w centrach obróbczych 3-osiowych, 4-osiowych i 5-osiowych od producentów takich jak Mazak, Makino, Okuma, DMG Mori, Doosan i wielu innych, wykorzystujących sterowania FANUC 16i, 18i, 30i i 31i

Centrach tokarskich i tokarkach CNC — napędy serwo osi w konfiguracjach 2-osiowych, wieloosiowych i typu mill-turn, gdzie silniki Alpha i napędzają zespół narzędziowy i oś detalu

Robotach przemysłowych FANUC — napędy przegubów ramion w robotach serii M, R i LR, gdzie rodzina silników αi zapewnia wysokowydajne działanie

Dedykowanych urządzeniach produkcyjnych — niestandardowe komórki automatyki, linie transferowe i maszyny specjalnego przeznaczenia zbudowane w oparciu o serwonapędy Alpha i w przemyśle motoryzacyjnym, lotniczym i ogólnym

Uwaga dotycząca diagnozy usterek przed wymianą

Jednym z najczęstszych błędów przy wymianie enkodera jest wymiana enkodera bez wcześniejszego potwierdzenia, że jest to faktycznie uszkodzony komponent. Alarmy serwo FANUC związane z błędami enkodera (zazwyczaj alarmy SV w zakresie 300–499 w systemach CNC FANUC) mogą być również wywołane uszkodzeniem kabla, korozją złącza, błędami wzmacniacza lub zakłóceniami na linii sygnału enkodera.

Przed podjęciem decyzji o wymianie enkodera warto sprawdzić ciągłość kabla enkodera, obejrzeć złącze na końcu silnika i wzmacniacza oraz zamienić na sprawdzony kabel. Potwierdzona awaria enkodera — zweryfikowana za pomocą sprzętu do testowania statycznego lub przez zamontowanie podejrzanego enkodera na silniku testowym ze wzmacniaczem FANUC — daje największą pewność, że wymiana rozwiąże problem.

Często zadawane pytania

P1: Czy FANUC A860-2005-T301 to enkoder absolutny czy przyrostowy?

Jest to enkoder przyrostowy. Litera "I" w aiI1000 oznacza przyrostowy. W przeciwieństwie do enkoderów absolutnych, nie przechowuje on danych o pozycji po wyłączeniu zasilania — sterowanie CNC musi wykonać powrót do pozycji referencyjnej (homing osi) przy każdym uruchomieniu maszyny, aby ustalić pozycję odniesienia osi.

P2: Które serwomotory FANUC wykorzystują A860-2005-T301?

Ten enkoder obejmuje serwomotory AC FANUC Alpha i series od αi2/4000 do αi4, αi8, αi12, αi22, αi30, αi40 i αi50, we wszystkich wariantach prędkości. Jest używany w wersjach silników 200 V i 400 V. Zawsze potwierdź, sprawdzając etykietę enkodera na silniku — numer części na etykiecie jest ostatecznym odniesieniem kompatybilności.

P3: Jakie sterowania CNC i wzmacniacze serwo współpracują z A860-2005-T301?

Ten enkoder impulsowy komunikuje się za pomocą szybkiego łącza szeregowego FANUC ze wzmacniaczami serwo serii αi i βi, sparowanymi ze sterowaniami CNC z rodzin 0i, 16i/18i/21i i 30i/31i/32i. Są to dominujące platformy FANUC w obrabiarkach i robotach produkowanych od wczesnych lat 2000. do chwili obecnej.

P4: Jakie alarmy FANUC zazwyczaj wskazują na awarię A860-2005-T301?

Awarie związane z enkoderem zazwyczaj wywołują alarmy SV (alarmy serwo) na wyświetlaczu CNC FANUC — powszechne kody obejmują SV0364 (alarm CSAL), SV0368 (alarm fazy miękkiej) oraz powiązane błędy komunikacji lub zliczania enkodera. Przed stwierdzeniem awarii enkodera należy sprawdzić kabel i złącze enkodera, ponieważ błędy kabla generują identyczne kody alarmowe.

P5: Czy A860-2005-T301 można naprawić po awarii?

Prawdziwa naprawa jest rzadko możliwa. FANUC produkuje aiI1000 jako szczelny, precyzyjny zespół, a wewnętrzne elementy optyczne i sprzęgające nie są przeznaczone do demontażu w terenie. Specjalistyczne zakłady naprawcze silników FANUC z dedykowanymi stanowiskami testowymi mogą przeprowadzić diagnostykę usterek w celu potwierdzenia awarii enkodera przed wymianą, ale realistyczne opcje serwisowe to albo wymiana na zweryfikowaną jednostkę sprawną, albo programy wymiany oferowane przez specjalistycznych dostawców enkoderów FANUC.
