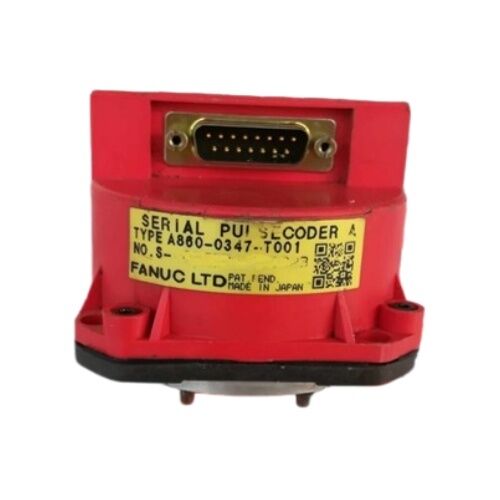

W sprawieFanuc A860-0347-T001jest absolutnym koderem impulsowym serii A zamontowanym w określonych modelach w zakresie serwomotorów AC serii S firmy Fanuc, a w szczególności w silnikach modelu 3-0S i modelu 4-0S.

Protokół Serial A był pierwszą generacją seryjnego kodownika Fanuc dla serii S, zapewniający absolutne informacje zwrotne o pozycji przez połączenie seryjne z silnikiem do wzmacniacza serwo,wyeliminowanie potrzeby zwrotu odniesienia przy uruchomieniu maszyny przy jednoczesnym dostarczaniu danych o pozycji w rozdzielczości odpowiedniej dla charakterystyki roboczej silnika serii S.

Złącze D-Sub przy korpusie kodera jest fizycznym identyfikatorem tego wariantu w rodzinie A860-0347.

Złącza D-Sub ̇ standardowy trapezoidalny wielo-pin ̇ były powszechnym wyborem dla połączeń serwowrotnych w epoce produkcji silników serii S,i D-Sub T001 z odpowiednim gniazdem na zestawie kabli sprzężenia zwrotnego silnikaTen układ złącza umożliwia wymianę kodera bez zakłócania przepływu kabla.

Silniki serii S, z którymi związany jest silnik A860-0347-T001, stanowią starszą generację serwomotorów Fanuc niż serii alfa.

Określenia 3-0S i 4-0S oznaczają silniki serii S średniej konstrukcji w określonych klasach momentu obrotowego i prędkości obrotowej.¥ nadal działa w zakładach produkcyjnych na całym świecie, co sprawdza, że przetestowane kodery impulsowe są bardziej potrzebne do aktywnej konserwacji niż dla ciekawości historycznej.

Jak wszystkie absolutne seryjne kodery impulsowe w ekosystemie Fanuc S-series,zdolność pozycji bezwzględnej A860-0347-T001 opiera się na akumulatorze zapasowym w serwo wzmacniaczu w celu utrzymania liczby wielokrotności przez cykle zasilania maszyny.

Zdrowa bateria wzmacniacza jest warunkiem operacyjnym dla korzyści "bez odniesienia zwrotu przy uruchomieniu", która odróżnia ten koder od typów przyrostowych stosowanych na wcześniejszych silnikach serii S.

Główne specyfikacje

Protokół seryjny A  Kontekst serii S

Protokół Serial A umieszcza A860-0347-T001 w pierwszej generacji seryjnych koderów Fanuc dla serii S. Przed serią A silniki serii S wykorzystywały kodery impulsowe (A860-0315,A860-0316 rodziny), które wytwarzały sygnały kwadratury A/B/ZSerial A zastąpił te analogowe wyjścia kwadratury kompaktowym połączeniem seryjnym,zmniejszenie liczby przewodników wymaganych pomiędzy koderem a wzmacniaczem, jednocześnie umożliwiając zwrot z pozycji bezwzględnej, którego nie mogą zapewnić typy przyrostowe.

Przejście na seryjne absolutne oddziaływanie było znaczącą poprawą operacyjną dla operatorów maszyn:maszyny z koderami serii A mogą wznowić produkcję natychmiast po planowanym lub nieplanowanym wyłączeniu, pod warunkiem, że akumulator wzmacniacza jest zdrowy.zwiększenie czasu do uruchomienia i ograniczenie elastyczności podczas konserwacji.

Protokół seryjny A używany w serii S różni się od protokołów seryjnych używanych w kolejnych generacjach koderów alfa i alfa i.A860-0347-T001 nie jest zgodny elektrycznie ani z protokołem z koderami serii alfa (A860-0346, rodziny A860-0356) lub koderów alfa i (seria A860-2001) ̇ obsługują różne generacje silników i komunikują się z różnymi obwodami interfejsu wzmacniacza.

Połącznik D-Sub ️ Uwaga o identyfikacji pola i zamianie

Format złącza D-Sub na A860-0347-T001 wykorzystuje standardowy obudowę trapezoidalną z śrubami zatrzymującymi. the D-Sub socket at the cable's motor end — rather than an Amphenol or flat-pin connector — is the physical indicator that this T001 D-Sub variant is the correct encoder rather than a different A860-0347 series variant.

Przed zamówieniem wymiany należy potwierdzić, że kabel zwrotny silnika ma gniazdo D-Sub na końcu kodera; T001 nie pasuje do kabla zakończonego innym formatem złącza.

Częste pytania

P1: Jaki alarm CNC pojawia się, gdy A860-0347-T001 traci łączność i jaki jest pierwszy krok diagnostyczny?

Serial A encoder communication faults typically appear as SV-3xx series alarms on compatible CNC generations — commonly SV360 (serial data error) or an axis alarm indicating the servo cannot be energised.

Przed odłączeniem kodera, odłączyć i ponownie umieścić D-Sub złącza w ciele kodera, badając wszystkie szpilki dla zanieczyszczenia lub uszkodzenia fizycznego.lub szorstki na krawędziach przewodów.

Jeżeli alarm utrzymuje się po badaniu złącza i kabla, należy zastąpić go znanym dobrym kablem zwrotnym z innej osi (jeśli jest on zgodny z złączem).Uszkodzenie, które usunie się z zamiennego kabla wskazuje na uszkodzenie kabla; pozostały wskazuje na koder lub jego obwód interfejsu wzmacniacza.

P2: Czy A860-0347-T001 jest dostępny jako nowa część, czy tylko jako nadwyżka i wymiana?

Generacja silników serii S jest wcześniejsza niż obecna produkcja Fanuc.a A860-0347-T001 pochodzi wyłącznie z rynku wtórnego z nadwyżki .

Sprawdzone i gwarantowane jednostki wymiany od renomowanych dostawców są najbardziej praktyczną drogą do zastąpienia z ufnością w ich funkcjonalnym stanie.

Badanie statyczne na stanowisku nie potwierdza samodzielnie skuteczności seryjnej komunikacji kodera; ważne jest sprawdzenie w warunkach rotacji na zgodnym wzmacniaczu i CNC.

P3: Czy A860-0347-T001 można zastąpić późniejszym typem absolutnego kodera, jeśli bezpośrednia wymiana nie jest dostępna?

Brak

Zastąpienie innej rodziny koderów Fanuc wymagałoby wzmacniacza, który mógłby zaakceptować protokół kodera, co z kolei wymagałoby zmiany serwo systemu poza koderem.

W praktyce właściwym podejściem jest pozyskiwanie kompatybilnego A860-0347-T001 z rynku wtórnego.

A reputable Fanuc S-series motor specialist can advise on whether the exact T001 D-Sub variant is available or whether a compatible alternative within the A860-0347 family with cable adaptation is an option.

P4: Po zamontowaniu zamiennika A860-0347-T001 jaka procedura uruchamiania jest wymagana?

Po każdej wymianie kodera wymagane jest zwrot odniesienia. The new encoder has no stored multi-turn count relationship with the machine's mechanical position — the amplifier's SRAM has been reset or contains a count tied to the previous encoder's angular orientation.

Włączenie maszyny, potwierdzenie, że alarm komunikacyjny kodera został usunięty (co oznacza, że połączenie seryjne zostało ustalone), a następnie uruchomienie osi w pełnym cyklu powrotnym odniesienia.Sprawdź, czy wyświetlacz pozycji osi wyświetla oczekiwaną współrzędną maszyny zero po zwróceniu odniesienia przed uruchomieniem jakichkolwiek programów produkcyjnych.

P5: Jakie są najczęstsze wzorce awarii A860-0347-T001 w długotrwałych maszynach serii S?

Zależne od wieku zużycie łożyska jest podstawową awarią mechaniczną.który wprowadza hałas sygnału i ostatecznie uruchamia sygnał alarmowy komunikacji seryjnej.

Kontaminacja dysku optycznego przez mgłę płynu chłodzącego lub aerozol olejowy wchodzący przez uszczelnienie wału silnika jest drugą główną ścieżką awarii; powierzchnia dysku staje się zakryta,zmniejszenie amplitudy sygnału poniżej progu wykrywania.

Kororacja szpilki złącza D-Sub od wilgotności, pary płynu chłodzącego lub mgły smaru wchodzącej do złącza powoduje przerywane usterki komunikacyjne, które pogarszają się z czasem.koder nie jest naprawialny w polu; wymiana jest rozwiązaniem usług.
