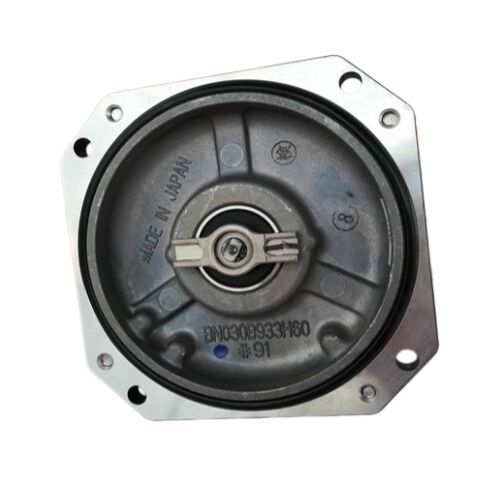

Mitsubishi OSA18 Enkoder Absolutny — Wbudowana Jednostka Sprzężenia Zwrotnego Pozycji MELSERVO, Nowy

Gdy silnik serwo Mitsubishi serii HF lub HG utraci enkoder — w wyniku uderzenia, zanieczyszczenia łożysk, naprężeń termicznych lub nagromadzonego czasu pracy — maszyna się zatrzymuje. Nie częściowo, nie sporadycznie. Zatrzymuje się całkowicie, ponieważ serwowzmacniacz nie ma sprzężenia zwrotnego pozycji i nie może zamknąć pętli sterowania. Mitsubishi OSA18 to fabrycznie dopasowany wewnętrzny enkoder absolutny przeznaczony do bezpośredniej wymiany w takiej sytuacji: wbudowana optyczna jednostka sprzężenia zwrotnego absolutnego, która przywraca pełną funkcjonalność serwo do dopasowanego do niej silnika. Nowa jednostka, odpowiednia dla Twojego silnika.

Czym jest OSA18 — a czym nie jest

OSA18 nie jest samodzielnym zewnętrznym enkoderem obrotowym zamontowanym na osi maszyny. Jest to wbudowany enkoder silnika serwo — kompaktowy zespół optycznego czujnika absolutnego, który mieści się w obudowie silnika od strony nie napędzanej, zaprogramowany fabrycznie dla konkretnej serii silników, którą obsługuje. Kiedy Mitsubishi produkuje silnik serwo serii HF lub HG, OSA18 jest zintegrowany z silnikiem jako jego podstawowe urządzenie sprzężenia zwrotnego pozycji i prędkości.

To rozróżnienie ma praktyczne znaczenie: zamawianie zamiennika OSA18 wymaga znajomości numeru części silnika, ponieważ wewnętrzny program enkodera musi odpowiadać silnikowi, w którym zostanie zainstalowany. Model silnika określa, który konkretny wariant OSA18 (z sufiksem -100, -130 itp.) jest prawidłowym dopasowaniem.

Specyfikacje techniczne

260 000 impulsów na obrót — rozdzielczość, która zamyka pętlę

rozdzielczość 260 000 ppr OSA18 jest kluczowa dla możliwości silników Mitsubishi serii HF i HG w zakresie dokładności pozycjonowania opisywanej w ich specyfikacjach. Każdy stopień obrotu wału jest podzielony na ponad 700 dyskretnych odczytów sprzężenia zwrotnego. Serwowzmacniacz otrzymuje te gęste dane pozycji w sposób ciągły, wykorzystując je do obliczania prędkości, wykrywania błędu pozycji i wydawania poleceń korygujących moment obrotowy — wszystko w cyklu sterowania poniżej milisekundy, na którym działa platforma MELSERVO.

Ta rozdzielczość jest najważniejsza przy niskich prędkościach i podczas precyzyjnych ruchów pozycjonujących. Przy 1 obr./min, 260 000 ppr oznacza, że wzmacniacz otrzymuje ponad 4000 aktualizacji pozycji na sekundę. Serwo może śledzić profil pozycji poleconej z niezwykle wąskimi granicami błędu — co jest dokładnie tym, czego wymagają osie posuwu CNC, stawy robotów i mechanizmy precyzyjnego indeksowania, aby działać z ich znamionową dokładnością.

Będąc enkoderem absolutnym, OSA18 raportuje unikalną wartość pozycji dla każdego kąta wału. Nie ma sekwencji impulsów przyrostowych do zliczania ani śledzenia ich utraty podczas przerw w zasilaniu. Pozycja jest znana przez cały czas, w tym natychmiast po włączeniu zasilania, bez sekwencji powrotu do punktu zerowego lub odniesienia.

Programowanie specyficzne dla silnika — dlaczego numer sufiksu ma znaczenie

Seria OSA18 używa sufiksu do wskazania wariantu oprogramowania układowego specyficznego dla silnika. Podstawowe oznaczenie OSA18 obejmuje rodzinę zaprogramowanych jednostek enkodera, z których każda jest skalibrowana i zakodowana dla konkretnego modelu silnika serwo Mitsubishi. Wymieniając uszkodzony enkoder, zamiennik musi mieć prawidłowy sufiks dla serwisowanego silnika.

Numer części silnika na tabliczce znamionowej silnika określa, który wariant OSA18 należy zamówić. Potwierdzone kompatybilne przykłady silników obejmują HF-104S-A48 i powiązane silniki serii HF-SP, a także silniki serii HG działające na platformach wzmacniaczy MELSERVO J3 i J4. W przypadku silników serii HG (HG-MR, HG-KR, HG-SR, HG-JR, HG-RR), rodzina enkoderów OSA18 jest standardem fabrycznym w całym zakresie, nawet w silnikach, które katalog Mitsubishi opisuje jako 22-bitowe — fizyczna jednostka enkodera w użyciu wykorzystuje identyfikację OSA18.

Próba zainstalowania wariantu OSA18 z niewłaściwym sufiksem w danym silniku spowoduje warunki alarmowe enkodera i niepowodzenie uruchomienia. Zawsze sprawdzaj numer modelu silnika przed złożeniem zamówienia.

Gdzie znajduje się enkoder OSA18

OSA18 jest standardowym enkoderem wewnętrznym w szerokiej gamie produkcyjnych rodzin silników serwo Mitsubishi. Typowe platformy, na których ten enkoder jest instalowany fabrycznie, obejmują:

Seria MELSERVO HF (platforma J3) — silniki serii HF-SP, HF-JP, HF-KP i HF-MP w pełnym zakresie mocy od ułamków kilowata do kilku kilowatów; silniki te są dominującym wyborem serwo w instalacjach sterowania CNC i ruchu na platformie Mitsubishi J3

Seria MELSERVO HG (platforma J4) — silniki serii HG-MR, HG-KR, HG-SR, HG-JR, HG-RR, HG-UR i HG-AK; pomimo odniesień w katalogu J4 do enkoderów 22-bitowych, zainstalowana jednostka enkodera jest testowana i identyfikowana jako seria OSA18 w dokumentacji serwisowej Mitsubishi

Obrabiarki CNC — osie posuwu (X, Y, Z i obrotowe) w centrach obróbczych, tokarkach CNC i centrach tokarskich z systemami wzmacniaczy MELSERVO J3 i J4 podłączonymi do sterowników CNC MELDAS lub MELSERVO

Roboty przemysłowe — enkodery stawów w robotach przemysłowych Mitsubishi wykorzystujących silniki serwo serii HF lub HG jako siłowniki stawów, gdzie OSA18 zapewnia sprzężenie zwrotne w pętli zamkniętej dla każdej osi

Zautomatyzowane montaż i przenoszenie — wieloosiowe systemy montażowe, maszyny typu pick-and-place, napędy indeksujące przenośników i sprzęt do przenoszenia materiałów, gdzie silniki serwo Mitsubishi tworzą osie ruchu

Wymiana OSA18 — czego wymaga proces

Wymiana enkodera w silniku serwo Mitsubishi jest procedurą konserwacyjną wymagającą staranności na każdym etapie. Enkoder jest zamontowany wewnątrz obudowy silnika od strony nie napędzanej; dostęp wymaga częściowego demontażu silnika. Wymiana samego enkodera — zamiast całego silnika — jest opłacalnym rozwiązaniem, gdy komponenty mechaniczne silnika (stojan, wirnik, łożyska, wał) pozostają sprawne.

Kluczowe etapy procesu wymiany obejmują: weryfikację prawidłowego sufiksu OSA18 w stosunku do tabliczki znamionowej silnika, ostrożne zdjęcie osłony enkodera i złącza, wymianę zespołu enkodera bez dopuszczania zanieczyszczeń do obudowy silnika oraz ponowne podłączenie szeregowego kabla sprzężenia zwrotnego. Po instalacji serwowzmacniacz zazwyczaj będzie wymagał sprawdzenia parametrów lub sekwencji inicjalizacji enkodera zgodnie z instrukcją wzmacniacza MR-J3 lub MR-J4, zanim oś będzie mogła zostać przywrócona do pracy.

Waga 0,60 funta jednostki enkodera odzwierciedla jego kompaktową konstrukcję — OSA18 mieści się w ograniczonej przestrzeni pokrywy końcowej silnika bez dodawania znaczącej masy do zespołu silnika.

FAQ

P1: Skąd mam wiedzieć, jakiego wariantu sufiksu OSA18 potrzebuję do mojego silnika?

OSA18 jest specyficzny dla silnika. Sprawdź tabliczkę znamionową swojego silnika serwo — numer modelu silnika (np. HF-104S-A48, HF-SP52, HG-SR52) określa, który sufiks OSA18 jest prawidłowy. Dwa warianty pasują do różnych rodzin silników i nie wolno ich zamieniać. Zawsze podawaj pełny numer części silnika przy zamawianiu zamiennika OSA18, aby zapewnić dostarczenie prawidłowej zaprogramowanej jednostki.

P2: Czy OSA18 może być używany zarówno ze wzmacniaczami MELSERVO J3, jak i J4?

Enkoder OSA18 jest kompatybilny zarówno ze wzmacniaczami serwo MR-J3 (platforma J3), jak i MR-J4 (platforma J4), gdy jest zainstalowany w odpowiednim silniku. Dokumentacja serwisowa Mitsubishi J4 potwierdza, że silniki serii HG — które działają na wzmacniaczach J4 — używają identyfikacji enkodera OSA18. Konfiguracja parametrów serwo wzmacniacza musi odpowiadać enkoderowi zainstalowanemu w silniku.

P3: Czy OSA18 obsługuje zachowanie pozycji absolutnej bez baterii?

OSA18 jest enkoderem absolutnym — zapewnia unikalną wartość pozycji dla każdego kąta wału i przesyła ją za pomocą danych szeregowych do wzmacniacza. W przypadku zachowania absolutnej pozycji wieloobrotowej podczas cykli wyłączenia zasilania wymagana jest bateria zapasowa we wzmacniaczu serwo (MR-J3BAT lub odpowiednik). Przy aktywnej kopii zapasowej baterii pozycja silnika w wielu obrotach jest przechowywana podczas wyłączeń maszyny, eliminując potrzebę cyklu powrotu do punktu zerowego przy uruchomieniu. Bez kopii zapasowej baterii, pozycja absolutna pojedynczego obrotu jest nadal znana po włączeniu zasilania, ale licznik wieloobrotowy jest resetowany.

P4: Co powoduje awarię enkodera OSA18 i jak można ją zidentyfikować?

Częste przyczyny awarii obejmują uderzenia fizyczne (upuszczenie silnika lub kolizje maszyny), zanieczyszczenie chłodziwem lub smarem dostające się przez uszczelnienie wału, uszkodzenia termiczne spowodowane długotrwałymi warunkami przeciążenia i degradację elementów optycznych skanujących związaną z wiekiem. Typowe wskaźniki alarmowe na serwowzmacniaczu obejmują błędy komunikacji enkodera, alarmy sprzężenia zwrotnego pozycji i alarmy nieprawidłowego sygnału enkodera — konkretny kod alarmowy zależy od wzmacniacza MR-J3 lub MR-J4. Każdy z tych alarmów, które utrzymują się po cyklu zasilania i nie mogą zostać usunięte przez oprogramowanie, zazwyczaj wskazuje na konieczność wymiany enkodera.

P5: Czy OSA18 można naprawić, czy należy go wymienić jako kompletny zespół?

OSA18 jest fabrycznie zaprogramowanym, uszczelnionym zespołem optycznym. Naprawa na poziomie komponentów nie jest praktyczna dla użytkowników końcowych — enkoder zawiera precyzyjne elementy optyczne, które wymagają warunków czystego pomieszczenia i specjalistycznego sprzętu testowego do prawidłowej obsługi. Standardowym i zalecanym podejściem jest wymiana całego zespołu na nowy OSA18 dopasowany do silnika. Biorąc pod uwagę stosunek kosztów między wymianą enkodera a całym silnikiem serwo, wymiana enkodera jest ekonomicznie uzasadnionym wyborem, gdy korpus silnika jest inaczej sprawny.
