TR Electronic CEV65M-01460 Enkoder obrotowy absolutny — PROFIBUS-DP, 4096 PPR, 11–27V DC

Numer części: CEV65M-01460

Producent: TR-Electronic GmbH

Typ: Enkoder absolutny wieloobrotowy

Interfejs: PROFIBUS-DP

Rozdzielczość: 4096 kroków/obrót × 4096 obrotów

Zasilanie: 11–27 V DC

Pochodzenie: Niemcy

Niektóre enkodery po prostu zliczają impulsy. TR Electronic CEV65M-01460 robi coś bardziej użytecznego: pamięta, gdzie się znajduje. Jako enkoder obrotowy absolutny wieloobrotowy, zachowuje dokładne dane o swojej pozycji nawet po odłączeniu zasilania — co oznacza brak cyklu powrotu do pozycji referencyjnej, brak utraty odniesienia i brak niespodzianek po ponownym uruchomieniu maszyny po wyłączeniu.

Wyprodukowany w Niemczech przez TR-Electronic GmbH, CEV65M-01460 jest częścią cenionej serii CE-65 — linii przemysłowych enkoderów absolutnych zaprojektowanych do pracy w środowiskach, w których czujnik musi działać niezależnie od tego, co się wokół niego dzieje.

Absolutny vs. Inkrementalny — Dlaczego to ma znaczenie

Enkoder inkrementalny informuje, jak daleko wał obrócił się od punktu początkowego. Utrata zasilania powoduje utratę tego odniesienia. Enkoder absolutny natomiast przypisuje unikalny kod cyfrowy każdej pozycji wału w całym zakresie ruchu — dzięki czemu w momencie powrotu zasilania sterownik dokładnie wie, gdzie znajduje się oś.

W przypadku CEV65M-01460 zakres ten obejmuje do 4096 obrotów × 4096 kroków na obrót, w pełni programowalny. Daje to całkowitą rozdzielczość ponad 16 milionów unikalnych pozycji — więcej niż wystarczająco do wymagających zadań pozycjonowania w ciężkich maszynach przemysłowych.

Specyfikacje techniczne

Zaleta PROFIBUS-DP

Wiele enkoderów przemysłowych nadal opiera się na wyjściach analogowych lub podstawowych sygnałach cyfrowych, które wymagają dodatkowego sprzętu konwertera. CEV65M-01460 komunikuje się natywnie przez PROFIBUS-DP — standard magistrali terenowej, który stanowi podstawę niezliczonych architektur PLC i DCS w hutach stali, systemach dźwigowych i ciężkich zakładach przetwórczych na całym świecie.

Co to praktycznie oznacza: enkoder podłącza się bezpośrednio do sieci PROFIBUS. Brak modułów kondycjonowania sygnału, brak pośredniego sprzętu. Dane o pozycji i diagnostyce docierają do sterownika w czystych, ustrukturyzowanych pakietach. A dzięki obsłudze prędkości transmisji do 12 Mbaud i zgodności z Profilem PNO Klasy 2, integruje się bezproblemowo z każdym masterem PROFIBUS-DP bez konieczności niestandardowej konfiguracji.

Branże i zastosowania

CEV65M-01460 nie jest częścią ogólnego przeznaczenia — jest zbudowany do pracy w środowiskach, które stawiają wysokie wymagania czujnikowi. Zgodnie z wytycznymi aplikacyjnymi TR-Electronic dla serii CE-65, typowe obszary wdrożenia obejmują:

Produkcja stali — śledzenie pozycji walców, kątów nawijarek i ruchów kadzi, gdzie zachowanie pozycji absolutnej ma kluczowe znaczenie dla bezpieczeństwa.

Energia wiatrowa — monitorowanie pozycji odchylenia i obrotu na systemach turbin, które mogą często cyklicznie się wyłączać.

Systemy dźwigowe i podnośnikowe — śledzenie wysokości haka i pomiar kąta obrotu w dźwigach portowych i suwnicach.

Budowa statków i sprzęt morski — pozycjonowanie ramp, luków i maszyn pokładowych w środowiskach słonowodnych, gdzie uszczelnienie IP65 sprawdza się doskonale.

Pakowanie i logistyka — pozycje rozdzielające przenośników i monitorowanie systemów akumulacji.

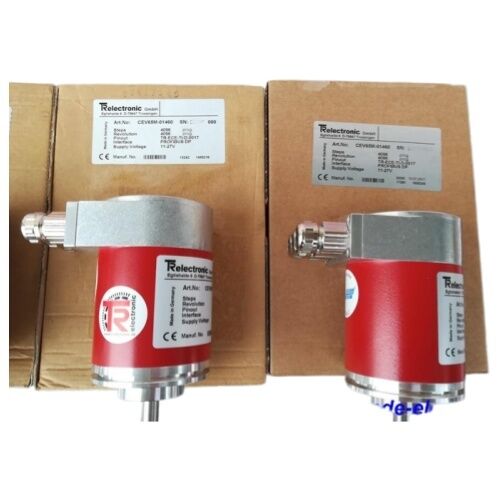

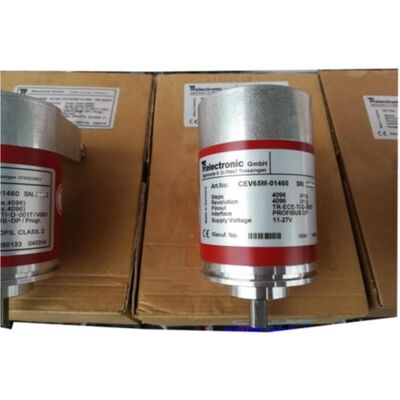

Stan: Nowy w pudełku

Jednostka jest oferowana nowa w oryginalnym opakowaniu producenta — nieużywana, fabrycznie zapieczętowana, z zachowaną pełną oryginalną etykietą. Dla zespołów serwisowych poszukujących identycznego zamiennika w istniejącej instalacji PROFIBUS-DP, zakup nowego w pudełku pozwala uniknąć niepewności związanej z nieznanym czasem pracy i historią zużycia, która towarzyszy jednostkom po regeneracji.

CEV65M-01460 jest dojrzałą częścią z szeroką dostępnością na rynku wtórnym, chociaż nowe zapasy są preferowaną opcją dla każdej aplikacji, w której nieoczekiwana awaria enkodera spowodowałaby znaczne przestoje.

Uwaga dotycząca programowalności

Jedna z funkcji, która często jest pomijana: zarówno kroki na obrót, jak i liczba aktywnych obrotów są w pełni programowalne w tym enkoderze za pośrednictwem mastera PROFIBUS. Oznacza to, że jeden SKU sprzętowy może być skonfigurowany tak, aby pasował do określonych przełożeń, zakresów pomiarowych lub wymagań starszych systemów, bez potrzeby zamawiania części na zamówienie. Dla inżyniera serwisu standaryzującego zapasy części zamiennych, taka elastyczność ma realną wartość.

FAQ

P1: Czy CEV65M-01460 jest enkoderem inkrementalnym czy absolutnym?

Jest to enkoder absolutny wieloobrotowy. Zachowuje swoją dokładną pozycję w zakresie do 4096 obrotów nawet po wyłączeniu zasilania — dzięki czemu nie ma potrzeby ponownego ustawiania osi po cyklu zasilania lub zatrzymaniu awaryjnym.

P2: Jakiego protokołu magistrali terenowej używa ten enkoder?

CEV65M-01460 komunikuje się przez PROFIBUS-DP, używając sterownika wyjścia RS485. Obsługuje prędkości transmisji do 12 Mbaud i jest zgodny z Profilem PNO Klasy 2, co czyni go kompatybilnym ze standardowymi masterami PROFIBUS-DP bez specjalnej konfiguracji.

P3: Czy rozdzielczość można zmienić po instalacji?

Tak. Zarówno kroki na obrót (do 4096), jak i liczba aktywnych obrotów (do 4096) są programowalne za pośrednictwem mastera PROFIBUS. Pozwala to na ponowną konfigurację enkodera w celu dopasowania do różnych konfiguracji mechanicznych lub wymagań systemu sterowania w terenie.

P4: Jaka jest klasa ochrony IP i czy nadaje się do użytku na zewnątrz lub w środowiskach mycia?

CEV65M-01460 posiada klasę ochrony IP65 — jest szczelny przed pyłem i chroniony przed strumieniami wody z dowolnego kierunku. Nadaje się do przemysłowego użytku na zewnątrz i do umiarkowanych środowisk mycia, chociaż nie jest przeznaczony do pełnego zanurzenia.

P5: Jaki jest alternatywny numer części dla tego enkodera?

Fabryczny alternatywny numer części to 110-01460, który pojawia się w niektórych dokumentach TR-Electronic i starszych zapisach zamówień. Oba numery odnoszą się do tego samego produktu: enkodera absolutnego wieloobrotowego PROFIBUS-DP serii CEV65M z programowalną rozdzielczością 4096×4096.
