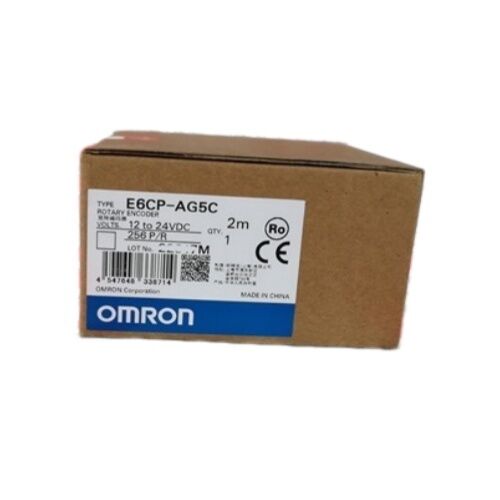

OMRON E6CP-AG5C Enkoder Obrotowy

Absolutny | 8-bitowy kod Graya | 256 PPR | Obudowa 50 mm | 12–24 VDC | Kompatybilny z pozycjonerem krzywkowym H8PS

Sterowanie kątem, które zaczyna się od miejsca, w którym jesteś

Enkodery inkrementalne zliczają impulsy od punktu odniesienia. Enkodery absolutne po prostu informują, gdzie się znajdujesz. Ta różnica ma znaczenie za każdym razem, gdy maszyna się włącza, odzyskuje sprawność po zatrzymaniu awaryjnym lub wznawia pracę po zaplanowanym wyłączeniu — E6CP-AG5C generuje unikalny kod pozycji kątowej od pierwszej chwili zasilania, bez cyklu zerowania, bez biegu referencyjnego, bez czekania.

Ten kompaktowy absolutny enkoder obrotowy, będący częścią serii E6CP-A firmy OMRON, zapewnia 8-bitowy kod Graya na 256 pozycji na obrót — rozdzielczość wystarczająca do sterowania synchronizacją krzywek, sekwencji indeksowania i monitorowania pozycji kątowej w pełnym zakresie ogólnych zadań automatyki przemysłowej. Jego lekka obudowa ABS, średnica 50 mm i bezpośrednia kompatybilność z pozycjonerem krzywkowym H8PS firmy OMRON od lat czynią go standardowym odniesieniem w panelach sterowania automatyki i systemach synchronizacji maszyn.

Specyfikacje techniczne

Wyjście kodu Graya: Precyzja bez błędów

Standardowe wyjście binarne zmienia wiele bitów jednocześnie przy pewnych przejściach zliczania, tworząc krótkie okna, w których wyjście może zostać błędnie odczytane. Kod Graya eliminuje to, zapewniając, że tylko jeden bit zmienia się na każdym kroku — niezależnie od tego, przez którą pozycję przechodzi enkoder.

W przypadku zastosowań związanych z synchronizacją maszyn opartą na kącie i sterowaniem krzywkami, ta właściwość zmiany jednego bitu bezpośrednio zmniejsza ryzyko błędnych odczytów pozycji, które mogłyby spowodować nieprawidłowe działanie maszyny. 8-bitowe wyjście Graya E6CP-AG5C zapewnia 256 jednoznacznych, sekwencyjnych pozycji kątowych w pełnym obrocie, każda z unikalnym kodem, którego nie można pomylić z sąsiednimi podczas normalnej pracy.

System optyczny: Brak szczotek, mniej błędów

Starsze czujniki pozycji kątowej wykorzystywały styki szczotkowe — elementy mechaniczne, które się zużywają, generują zakłócenia elektryczne i powodują wahania wyjścia w miarę dryfowania rezystancji styku wraz z temperaturą. E6CP-AG5C wykorzystuje optyczny system wykrywania, który całkowicie eliminuje zakłócenia od szczotek i utrzymuje stabilną dokładność wyjścia w całym zakresie temperatur pracy od –10°C do +55°C, bez potrzeby kompensacji temperatury.

Ma to znaczenie w środowiskach, gdzie czujnik znajduje się w pobliżu źródeł ciepła, doświadcza dużych dobowych wahań temperatury lub pracuje w sposób ciągły. Bezszczotkowy system optyczny nie posiada również zużywających się części stykających się w ścieżce sygnału, co bezpośrednio przyczynia się do żywotności w zastosowaniach o wysokiej liczbie cykli.

Pozycjoner krzywkowy H8PS: Połączenie zaprojektowane do tego celu

H8PS firmy OMRON to dedykowany kontroler pozycjonera krzywkowego — urządzenie, które monitoruje wyjście pozycji kątowej enkodera i wyzwala wyjścia w precyzyjnie zdefiniowanych pozycjach kątowych, replikując funkcję mechanicznego bębna krzywkowego w pełni programowalnej, łatwo rekonfigurowalnej formie.

E6CP-AG5C jest specjalnie wymieniony przez OMRON jako enkoder do użytku z H8PS, a wariant enkodera z sufiksem -C zawiera złącze zaprojektowane specjalnie do bezpośredniego interfejsu z H8PS. Połączenie to wykrywa czas operacji różnych maszyn automatycznych z wysoką precyzją, zgodnie z oficjalną dokumentacją produktu firmy OMRON — obejmując zastosowania od sterowania cyklem maszyn pakujących, przez synchronizację pras i wykrojników, po każdy proces, w którym wiele zdarzeń wyjściowych musi wystąpić w zdefiniowanych pozycjach kątowych w cyklu obrotu.

W przypadku systemów niekorzystających z H8PS, standardowy E6CP-AG5C (przewód zasilający, bez złącza) łączy się z dowolnym kontrolerem zdolnym do odczytu równoległego 8-bitowego kodu Graya na wyjściach z otwartym kolektorem.

Kolor przewodów i przypisanie wyjść

E6CP-AG5C wykorzystuje kolorowy przewód zasilający z następującym przypisaniem wyjść zgodnie z oficjalną kartą katalogową OMRON:

Ważne: Odczekaj co najmniej 1 sekundę po włączeniu zasilania przed odczytem wyjścia enkodera. Dokumentacja OMRON określa, że enkoder może generować nieprawidłowe impulsy przez pierwszą sekundę po podaniu zasilania.

Gdzie używany jest ten enkoder

Połączenie wyjścia absolutnego, kompaktowej obudowy 50 mm i prostego interfejsu równoległego kodu Graya w E6CP-AG5C nadaje się do szerokiego zakresu zadań związanych z wykrywaniem pozycji kątowej:

• Systemy pozycjonerów krzywkowych — bezpośrednio sparowany z H8PS firmy OMRON do programowego sterowania synchronizacją maszyn
• Maszyny pakujące — rejestracja folii, pozycjonowanie etykiet, synchronizacja napełniania względem kąta pojemnika
• Stoły obrotowe i indeksujące — potwierdzenie pozycji absolutnej na każdej stacji indeksowania
• Prasy i urządzenia do wykrawania — monitorowanie pozycji suwaka i wyzwalanie wyjść pod zdefiniowanymi kątami
• Systemy synchronizacji przenośników — pozycja kątowa wałów napędowych do synchronizacji cykli
• Ogólne sterowanie kątem — wszędzie tam, gdzie 256-stopniowa referencja pozycji absolutnej jest wystarczająca dla danego zastosowania

Często zadawane pytania

P1: Jaka jest różnica między E6CP-AG5C a E6CP-AG5C-C?

Podstawowy enkoder jest identyczny — to samo 8-bitowe wyjście kodu Graya, te same specyfikacje elektryczne, ta sama obudowa 50 mm. Sufiks -C oznacza wersję zakończoną złączem, specjalnie zaprojektowaną do bezpośredniego podłączenia do pozycjonera krzywkowego H8PS firmy OMRON. Standardowy E6CP-AG5C ma luźne przewody (gołe końce) nadające się do ogólnego okablowania do dowolnego kompatybilnego kontrolera. Wybierz w zależności od tego, czy podłączasz do H8PS, czy do niestandardowego interfejsu.

P2: Czy ten enkoder może zachować odczyt pozycji po utracie zasilania?

Tak — ponieważ jest to enkoder absolutny, E6CP-AG5C generuje unikalny kod dla każdego kąta wału na podstawie swojego wewnętrznego wzoru dysku optycznego. Nie ma baterii, kondensatora ani zapisanych danych do utraty. Odłącz zasilanie, obróć wał do dowolnej pozycji, przywróć zasilanie: enkoder natychmiast generuje prawidłowy kod Graya dla aktualnej pozycji wału, bez wymaganego sekwencji inicjalizacji.

P3: Dlaczego maksymalna prędkość obrotowa wynosi tylko 1000 obr./min?

Limit 1000 obr./min odzwierciedla kombinację 8-bitowego wyjścia równoległego i maksymalnej częstotliwości przełączania 5 kHz wyjść z otwartym kolektorem. Przy 1000 obr./min z 256 pozycjami na obrót, przejścia wyjściowe występują z częstotliwością około 4,27 kHz — zbliżając się do limitu przełączania. W przypadku zastosowań wymagających wyższych prędkości, OMRON oferuje inne rodziny enkoderów z inkrementalnym wyjściem o wysokiej prędkości. W zastosowaniach związanych z pozycjonowaniem krzywkowym i synchronizacją maszyn, do których przeznaczony jest E6CP-AG5C, prędkości obrotowe rzadko zbliżają się do 1000 obr./min.

P4: Czy E6CP-AG5C nadaje się do stosowania w środowiskach z płynem do obróbki skrawaniem lub do mycia?

Stopień ochrony IP50 zapewnia ochronę tylko przed pyłem — nie zapewnia ochrony przed wodą. E6CP-AG5C nie nadaje się do bezpośredniego kontaktu z chłodziwem, obszarów mycia ani instalacji zewnętrznych bez dodatkowego ekranowania mechanicznego. W przypadku zastosowań wymagających wodoodporności, odpowiednią alternatywą jest seria E6C3-A firmy OMRON (stopień ochrony IP65). E6CP-AG5C jest przeznaczony do instalacji w panelach sterowania lub w chronionych pozycjach maszyn, gdzie rozpryski i wilgoć nie są czynnikiem.

P5: Ile przewodów wyjściowych należy podłączyć do odbiorczego kontrolera?

E6CP-AG5C posiada 8 przewodów wyjściowych sygnałowych (po jednym na bit, dla 8-bitowego wyjścia równoległego) plus dwa przewody zasilające (zasilanie i wspólny), co daje łącznie 10 przewodów. Odbiorczy kontroler lub sterownik PLC potrzebuje 8 cyfrowych kanałów wejściowych zdolnych do odczytu sygnałów z otwartym kolektorem (NPN, sinking), aby przechwycić pełne 8-bitowe słowo pozycji. Jeśli potrzeba mniej bitów — na przykład tylko 4 bity dla rozdzielczości 16 pozycji — wyjścia o niższych rzędach można po prostu pozostawić niepodłączone, a podłączone bity nadal będą dostarczać prawidłowe wyjście kodu Graya dla podłączonych kanałów.
