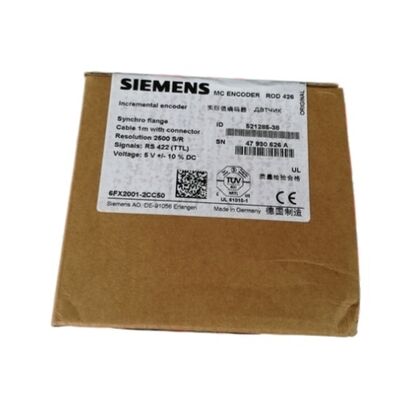

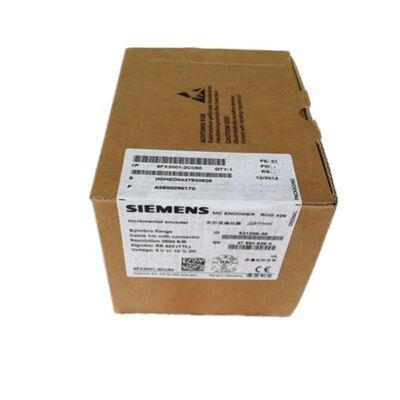

Enkoder inkrementalny Siemens 6FX2001-2CC50

RS 422 (TTL) | 2500 P/R | Kołnierz synchro | Wał 6mm | 5V | Uniwersalne wyprowadzenie kabla | Kompatybilny z SINUMERIK / SIMODRIVE

Precyzyjne sprzężenie zwrotne dla każdego obrotu

Sterowanie ruchem jest tylko tak dobre, jak sprzężenie zwrotne, które za nim stoi. W maszynie narzędziowej wyposażonej w SINUMERIK lub osi napędzanej przez SIMODRIVE, enkoder jest urządzeniem, które stale informuje napęd, gdzie faktycznie znajduje się wał — nie tam, gdzie mu polecono, ale gdzie fizycznie dotarł. Jeśli sprzężenie zwrotne jest błędne, pętla sterowania nie może zbiec się. Jeśli jest prawidłowe, 2500 razy na obrót przez interfejs sygnałowy, który odrzuca zakłócenia na odległość do 100 metrów, oś zachowuje się dokładnie tak, jak zamierzała CNC.

Siemens 6FX2001-2CC50 to optyczny enkoder obrotowy inkrementalny z wyjściem różnicowym RS 422 (TTL), 2500 impulsów na obrót i uniwersalnym wyprowadzeniem kabla, które obsługuje zarówno osiowe, jak i promieniowe prowadzenie kabla z tej samej obudowy. Posiada standard kołnierza synchro, który był mechanicznym odniesieniem dla montażu enkoderów sterowania ruchem Siemens przez dziesięciolecia budowy maszyn narzędziowych — co czyni go bezpośrednim zamiennikiem dla najszerszej gamy instalacji SIMODRIVE i SINUMERIK.

Specyfikacje techniczne

Interfejs RS 422 (TTL): Dlaczego sygnalizacja różnicowa ma znaczenie na hali produkcyjnej

Szafa maszyny narzędziowej nie jest cichym środowiskiem elektrycznym. Falowniki przełączają kilowaty z wysoką częstotliwością w pobliżu. Wyłączniki generują impulsy indukcyjne. Długie odcinki kabli przechodzą przez peszle dzielone z przewodami zasilającymi. W tym kontekście, jednokanałowy sygnał TTL enkodera — odniesiony do masy — odbiera zakłócenia proporcjonalne do długości kabla i bliskości źródeł zakłóceń.

RS 422 eliminuje tę podatność, przesyłając każdy sygnał jako parę różnicową: dwa przewody przenoszące napięcia uzupełniające. Odbiornik mierzy różnicę między parą, a nie absolutne napięcie żadnego z przewodów. Wszelkie zakłócenia, które sprzęgają się z kablem, wpływają na oba przewody równomiernie, więc ich wkład znosi się w odbiorniku. Wynikiem jest sygnał, który dociera czysto na odcinkach kabli do 100 metrów — znacznie dalej, niż mógłby utrzymać jednokanałowy TTL w tym samym środowisku.

Dla rozdzielczości 2500 P/R enkodera 6FX2001-2CC50 przy typowych prędkościach serwo, maksymalna częstotliwość skanowania 300 kHz jest elektrycznym sufitem. Przy prędkości obrotowej wału 6000 obr./min, enkoder generuje 250 000 impulsów na sekundę — znacznie poniżej tego limitu — dając płycie sterującej SIMODRIVE duży margines jakości sygnału, pozostając w specyfikacji interfejsu.

2500 impulsów na obrót: Wystarczająco dużo szczegółów do precyzyjnej obróbki

Rozdzielczość w enkoderze inkrementalnym określa najmniejszy przyrost kątowy, który napęd może wykryć i na który może zareagować. Przy 2500 P/R, jeden impuls odpowiada 0,144° obrotu wału. Po wewnętrznym zliczaniu kwadraturowym napędu (ocena ×4 sygnałów A i B), efektywna rozdzielczość osiąga 10 000 zliczeń na obrót — kroki kątowe 0,036°.

Dla osi posuwu liniowego z śrubą kulową o skoku 5 mm, 10 000 zliczeń na obrót przekłada się na rozdzielczość liniową 0,5 µm na zliczenie. Dla wrzeciona centrum tokarskiego pracującego w trybie osi C podczas toczenia konturowego, 2500 P/R zapewnia ziarnistość kątową potrzebną do płynnej interpolacji. Ten poziom rozdzielczości pokrywa wymagania precyzyjnej obróbki CNC w większości standardowych zastosowań.

Uniwersalne wyprowadzenie kabla: Jeden SKU, dwie opcje prowadzenia

Funkcja "uniwersalnego wyprowadzenia kabla" jest warta zrozumienia przed złożeniem zamówienia. Punkt wyjścia kabla w 6FX2001-2CC50 jest zaprojektowany tak, aby pomieścić zarówno prowadzenie osiowe (kabel wychodzi równolegle do osi wału), jak i promieniowe (kabel wychodzi prostopadle do wału) z tej samej obudowy. Ta elastyczność oznacza, że jeden numer części działa w różnych konfiguracjach maszyn, gdzie enkoder musi prowadzić swój kabel w różnych kierunkach — eliminując potrzebę magazynowania oddzielnych wariantów osiowych i promieniowych dla tej samej rozdzielczości.

Powiązane warianty 6FX2001-2EC50 (złącze kołnierza promieniowego) i 6FX2001-2GC50 (złącze kołnierza osiowego) oferują opcje stałego kierunku, gdy preferowany jest montaż z okablowanym złączem. Uniwersalny model CC50 z fabrycznie podłączonym kablem 1m jest bardziej elastycznym wyborem do modernizacji i zapasów konserwacyjnych o mieszanych konfiguracjach.

Kołnierz synchro: Standard mechaniczny, który przetrwał próbę czasu

Kołnierz synchro to znormalizowany interfejs mechaniczny do montażu enkodera, wykorzystujący precyzyjnie szlifowany korpus kołnierza, który opiera się o dopasowane wgłębienie w płycie czołowej silnika lub maszyny, oraz pierścień zaciskowy, który zapewnia współosiowość bez sztywnego dopasowania wciskowego. Takie podejście toleruje niewielkie niedopasowania sprzęgła i różnice w rozszerzalności cieplnej występujące w rzeczywistych zespołach maszyn, nie przenosząc obciążeń zginających na wał enkodera.

Montaż z kołnierzem synchro w 6FX2001-2CC50 jest mechanicznie kompatybilny z szeroką gamą maszyn narzędziowych wyposażonych w SINUMERIK i SIMODRIVE, które stosują ten standard od dziesięcioleci, co ułatwia jego stosowanie jako enkodera zamiennego bez modyfikacji interfejsu montażowego enkodera w maszynie.

Kompatybilność z systemami sterowania Siemens

6FX2001-2CC50 to przetestowany systemowo, certyfikowany komponent sterowania ruchem Siemens, udokumentowany do użytku z:

• Systemy CNC SINUMERIK (w tym 840D sl, 810D i powiązane platformy)Systemy napędowe SIMODRIVE 611 (warianty analogowe i cyfrowe z wejściem enkodera TTL)
• Systemy sterowania ruchem SIMOTIONSterowniki technologiczne SIMATIC z modułami wejścia enkodera
• Systemy napędowe SINAMICS z odpowiednimi modułami interfejsu enkodera TTLEnkoder jest klasyfikowany w rodzinie enkoderów sterowania ruchem Siemens jako odpowiedni do zastosowań w osiach posuwu i wrzecionach w maszynach narzędziowych, gdzie enkoder jest montowany bezpośrednio do wału silnika osi lub przekładni.
• Często zadawane pytaniaP1: Jaka jest różnica między 6FX2001-2CC50 a 6FX2001-3CC50?
• Oba są enkoderami 2500 P/R z kołnierzem synchro i wałem 6mm, oba wykorzystują uniwersalne wyprowadzenie kabla. Kluczowa różnica polega na interfejsie wyjściowym. 6FX2001-2CC50 wyprowadza cyfrowe sygnały różnicowe RS 422 (TTL) bezpośrednio użyteczne przez sterowniki napędów z wejściem enkodera TTL. 6FX2001-3CC50 wyprowadza sygnały sinusoidalne o wartości szczytowej 1V (format sin/cos 1Vpp), które wymagają wejścia zdolnego do obsługi sin/cos w napędzie lub CNC, aby osiągnąć drobniejszą rozdzielczość pozycji poprzez interpolację. Sprawdź specyfikację wejścia enkodera swojego napędu przed złożeniem zamówienia — wejścia TTL i sin/cos nie są wymienne.P2: Czy ten enkoder może być używany z cyfrowymi modułami napędowymi SIMODRIVE 611?

Tak, pod warunkiem, że cyfrowa jednostka sterująca 611 jest wyposażona w wejście oceny enkodera TTL. Wiele cyfrowych jednostek sterujących osi SIMODRIVE 611 obsługuje wejście enkodera inkrementalnego RS 422 (TTL) jako część swojej standardowej specyfikacji. Potwierdź dokładny wariant płyty sterującej zainstalowany w module napędowym i upewnij się, że obsługuje ocenę enkodera TTL przed podłączeniem 6FX2001-2CC50.

P3: Enkoder zawiera impuls referencyjny (sygnał Z). Jak jest on używany?

Sygnał Z to pojedynczy impuls wyjściowy raz na obrót w precyzyjnej pozycji kątowej. W systemach enkoderów inkrementalnych impuls Z jest używany do procedury podejścia do punktu referencyjnego (homing) — napęd przesuwa oś, aż wykryje impuls Z, ustanawiając znaną, powtarzalną pozycję referencyjną po włączeniu zasilania. Bez homingu referencyjnego, licznik pozycji enkodera inkrementalnego nie ma zdefiniowanego punktu początkowego. Prawidłowe użycie impulsu Z w konfiguracji homingu CNC zapewnia, że maszyna za każdym razem wraca do tej samej pozycji fizycznej.

P4: Co się stanie, jeśli napięcie zasilania odbiega od dokładnie 5V?

6FX2001-2CC50 toleruje odchylenie ±10% od napięcia zasilania 5V, więc działa poprawnie w zakresie od 4,5V do 5,5V. Poza tym zakresem jakość sygnału może się pogorszyć. Jeśli napięcie zasilania jest niestabilne lub zaszumione, zaleca się stosowanie regulowanego zasilania 5V z odpowiednim odsprzężeniem blisko enkodera. Należy pamiętać, że inne warianty z rodziny 6FX2001 z sufiksem "-2N" obsługują szersze zakresy napięcia roboczego (10–30V), które mogą być bardziej odpowiednie, jeśli precyzyjna regulacja 5V jest trudna.

P5: Jak należy mechanicznie sprzęgnąć enkoder, aby uniknąć przedwczesnego uszkodzenia łożysk?

Bezpośrednie sztywne sprzężenie między wałem enkodera a wałem maszyny nie jest zalecane. Wszelkie pozostałe niedopasowania — kątowe lub równoległe — przekładają się bezpośrednio na obciążenia promieniowe i osiowe na wewnętrzne łożyska enkodera, skracając żywotność. Elastyczne sprzęgło, które kompensuje niewielkie niedopasowania (zazwyczaj mniej niż 0,1 mm przesunięcia równoległego i mniej niż 0,5° niedopasowania kątowego), powinno być zawsze stosowane między wałem enkodera a wałem napędzanym. Nie należy napędzać wału enkodera paskiem lub łańcuchem bez pośredniego sprzęgła — siły boczne od napięcia paska mogą przekroczyć dopuszczalne obciążenie promieniowe wału.
