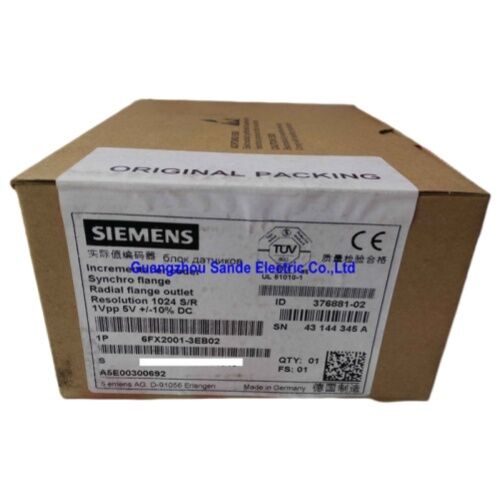

Siemens 6FX2001-3EB02 Encoder przyrostowy Precision Sin/Cos Feedback for Industrial Motion Control

Kiedy maszyna CNC lub serwo napęd wymaga informacji zwrotnych, którym możesz zaufać, Siemens 6FX2001-3EB02 dostarcza.1,024 impulsów na obrot, co czyni go wyborem dla inżynierów korzystających z platform SINUMERIK, SINAMICS, SIMOTION lub SIMATIC.

Co wyróżnia ten koder

W jego rdzeniu 6FX2001-3EB02 wykorzystuje optoelektroniczne skanowanie dysku indeksowania LED oświetla wzór linii dysku, a elementy fotoelektroniczne odbierają powstałe przejścia światło-ciemno.Wynik: dwa synowe sygnały toru (A i B) przesunięte o 90°, plus impuls odniesienia (R), dostarczany na poziomie sygnału1 Vpp z/cosdo elektroniki.

W przeciwieństwie do standardowych koderów TTL, które emitują cyfrowe fale kwadratowe,sygnał 1 Vpp przenosi interpolatowane dane o formie fali, co oznacza, że system sterowania może matematycznie podzielić każdy okres na setki podliczeń, co przekracza poziom podstawowych 1024 linii.

Specyfikacje techniczne na pierwszy rzut oka

Zbudowany dla Siemens Motion Control Ecosystems

Ten koder to nie tylko ogólny czujnik, tocertyfikowany składnik przetestowany przez systemoptymalizowane dla całej rodziny automatyki Siemens:

• SINUMERIKSystemy CNC (fresowanie, skręcanie, szlifowanie)
• SINAMICSserwo i napędy wektorowe
• SIMOTIONsterowniki ruchu
• Symatykprogramowalne systemy logiczne

Połączenie go z napędami Siemens SIMODRIVE lub SINAMICS, które natywnie przetwarzają sygnał różnicowy 1 Vpp, oznacza zero dodatkowego sprzętu klimatyzacyjnegozatwierdzony ścieżka sygnału od wału do sterownika.

Gdzie ten koder jest używany

W przypadku gdy dokładna pozycja kątowa lub sprzężenie zwrotne z prędkością nie są przedmiotem negocjacji, 6FX2001-3EB02 pasuje do:

• Centrum obróbki CNC wieloosiowe✓ śledzenie węzła i osi liniowej w czasie rzeczywistym
• Automatyczne linie montażowe✓ utrzymywanie synchronizacji ruchu przenośnika i robota
• Maszyny do druku i pakowania ściśle rejestrowane w szybkim obsłudze sieci internetowej
• Prasy do formowania metali

Konstrukcja płaszcza synchro sprawia, że montaż wału jest czysty i powtarzalny, podczas gdy orientacja radialnego złącza zapewnia elastyczność w przewozie kabli w ciasnych obudowach.

Uwaga o zamówieniu i zgodności

6FX2001-3EB02 należy do szerszej rodziny koderów przyrostowych 6FX2001 firmy Siemens, która obejmuje wiele interfejsów wyjściowych 1 Vpp sin/cos, RS 422/TTL i HTL w różnych rozdzielczościach.Jeśli sterownik napędu wymaga wyjścia cyfrowego TTL/RS 422 zamiast formatu analogowego sin/cos,6FX2001-2EB02Wariant oferuje ten sam mechaniczny czynnik kształtu z innym interfejsem elektrycznym.

Częste pytania

P1: Co odróżnia wyjście 1 Vpp sin/cos od standardowego kodera TTL?

Sygnał sinusoidalny umożliwia sterownikowi napędu interpolację w każdym cyklu impulsowym, zapewniając znacznie lepszą efektywną rozdzielczość niż surowe 1,024 linie.Kodery TTL wypuszczają impulsy dyskretne bez danych podokresowych, ale bez interpolacji.

P2: Na jakie platformy Siemens certyfikowany jest ten koder?

Jest posiadaczem certyfikatów systemowych dla sterowników SINUMERIK CNC, napędów SINAMICS, sterowników ruchu SIMOTION i systemów SIMATIC.Zawsze upewnij się, że port sprzężenia zwrotnego dysku akceptuje analogiczny wpis sin/cos o mocy 1 Vpp przed instalacją.

P3: Czy ten koder będzie działał z serwo napędami innych firm?

Tak, każdy napęd lub sterownik wyposażony w różnicowy wejście kodera sin/cos o mocy 1 Vpp może pracować z 6FX2001-3EB02.Ten interfejs jest szeroko stosowany w europejskich i azjatyckich platformach serwo przemysłowychSprawdź specyfikacje wejścia kodera kontrolera, aby potwierdzić zgodność.

P4: Jak daleko może biec kabel kodujący od kodera do napędu?

W dokumentacji technicznej Siemens określono maksymalną długość kabla150 metrów.W celu zapewnienia najlepszej integralności sygnału na dłuższych biegach należy używać osłoniętego kabla kodowania z skręconymi parami z odpowiednim uziemieniem na obu końcach.

P5: Jakie są wymagania dotyczące montażu mechanicznego?

6FX2001-3EB02 wykorzystujeFlanca synchroniczna (synchro)do bezpośredniego montażu wału lub motorów, akceptująceśrednica 6 mmWłączacz płaszczyzny promieniowej utrzymuje kompaktowość wyjścia kable, co jest przydatne w przypadku ograniczonej powierzchni instalacyjnej.

Numer części:6FX2001-3EB02Producent:Siemens AG.Zestaw:SIMODRIVE / Kodery sterowania ruchem.Interfejs:Sin/Cos 1 Vpp.Rozstrzygnięcie:1,024 P/R
