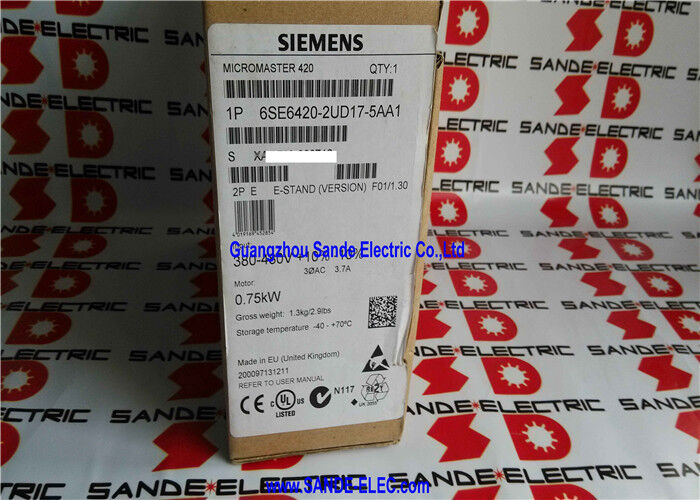

Siemens 6SE6420-2UD17-5AA1 | Napęd inwerterowy MICROMASTER 420 — 0,75 kW CT / 3AC 380–480 V / 3,70 A / bez filtra

MICROMASTER 420 — Prosty, kompaktowy napęd o zmiennej prędkości do standardowych zastosowań

Model 6SE6420-2UD17-5AA1 to napęd o mocy 0,75 kW należący do gamy przemienników częstotliwości MICROMASTER 420 firmy Siemens — przemiennika o zmiennej prędkości do standardowego sterowania prędkością silnika prądu przemiennego w ogólnych zastosowaniach przemysłowych. Przy mocy 0,75 kW przy zasilaniu trójfazowym 380–480 V jest to podstawowa klasa mocy serii MM420: pompy, wentylatory, sekcje przenośników, małe sprężarki i ogólne zastosowania związane z napędami maszyn, gdzie wymagana jest kontrola prędkości, ale zaawansowane funkcje napędu nie.

Oznaczenie „bez filtra” jest decydującym punktem decyzji o zakupie dla tego wariantu. MICROMASTER 420 jest dostępny w dwóch konfiguracjach – z wbudowanym filtrem EMC lub bez niego. Wbudowany filtr redukuje szumy o wysokiej częstotliwości przenoszone przez zasilanie sieciowe, dzięki czemu przemiennik częstotliwości spełnia limity emisji EMC dla swojego otoczenia bez dodatkowych komponentów zewnętrznych. Wariant bez filtra (to urządzenie) jest mniejszy i tańszy, ale wymaga zewnętrznego filtra EMC, aby spełnić standardy emisji przewodzonej, jeśli wymaga tego miejsce instalacji.

Wybór filtra zewnętrznego zależy od prądu znamionowego przemiennika częstotliwości (3,70 A), długości kabli i wymagań dotyczących klasy emisji w danym miejscu (kategoria C2 lub C3 zgodnie z normą EN 61800-3). W przypadku instalacji w środowiskach mieszkalnych lub lekko uprzemysłowionych, gdzie obowiązują rygorystyczne limity emisji, filtr zewnętrzny jest obowiązkowy. W przypadku instalacji w ciężkich środowiskach przemysłowych w sieciach prywatnych przetwornica częstotliwości może pracować bez zewnętrznego filtra, pod warunkiem oceny EMC obiektu.

Przy sprawności 96% i współczynniku mocy 0,95, MM420 pobiera prawie znamionową moc rzeczywistą z sieci bez znaczącej części biernej, zmniejszając zapotrzebowanie na moc pozorną infrastruktury zasilającej.

Kluczowe dane techniczne

Aktualna wartość znamionowa HO (duże przeciążenie).

Specyfikacja prądu wejściowego wynosząca 3,70 A to prąd znamionowy dużego przeciążenia (HO). Wartość znamionowa HO MICROMASTER 420 obejmuje obciążenia ze stałym momentem obrotowym, w których przemiennik może doświadczać szczytowych prądów przeciążeniowych znacznie przekraczających ciągły prąd znamionowy – napędy przenośników, sprężarki i zastosowania mieszające, gdzie obciążenia rozruchowe lub przejściowe powodują powstawanie szczytów prądu.

Wartość znamionowa HO zapewnia margines przeciążenia dla tych zastosowań. W przypadku zastosowań z wentylatorami i pompami o niskim momencie rozruchowym przetwornica częstotliwości może zazwyczaj obsługiwać wyższą moc znamionową silnika przy lekkim przeciążeniu (LO).

Często zadawane pytania

P1: Jaka jest różnica pomiędzy wariantem MICROMASTER 420 z filtrem i bez filtra?

Wariant filtra zawiera wbudowany filtr wejściowy EMC, który tłumi przewodzące emisje o wysokiej częstotliwości generowane przez działanie przełączające przemiennika przed rozprzestrzenianiem się do sieci zasilającej. Wariant bez filtra (6SE6420-2UD17-5AA1) pomija ten filtr — przemiennik jest bardziej kompaktowy i tańszy, ale wymaga zewnętrznego filtra EMC w celu zapewnienia zgodności z EMC w większości instalacji przemysłowych i wszystkich instalacji mieszkaniowych/komercyjnych. Funkcjonalność napędu jest identyczna w obu wariantach.

P2: Jakiej wielkości silnik obsługuje napęd MM420 0,75 kW przy napięciu 380–480 V?

Model 6SE6420-2UD17-5AA1 napędza standardowy trójfazowy silnik indukcyjny o mocy 0,75 kW (1 KM) i napięciu 380–480 V. Napęd dobierany jest do klasy mocy silnika – tabliczka znamionowa silnika powinna wskazywać 0,75 kW przy 380–480 V (połączenie typu Y). Nie podłączaj znacznie większego silnika; Prąd znamionowy przemiennika wynoszący 3,70 A określa maksymalny ciągły prąd silnika, jaki może on dostarczyć.

P3: Czy MICROMASTER 420 obsługuje funkcję bezpieczeństwa STO (Safe Torque Off)?

Podstawowy MICROMASTER 420 (seria 6SE6420) nie obsługuje STO jako certyfikowanej funkcji bezpieczeństwa – jest to kluczowa różnica w stosunku do późniejszej serii SINAMICS G120. Do zastosowań wymagających certyfikowanych funkcji STO lub innych funkcji bezpieczeństwa funkcjonalnego (SIL 2 / PLd) właściwym wyborem będzie SINAMICS G120 z PM (modułem mocy) i CU (jednostką sterującą) z funkcjami bezpieczeństwa.

P4: Jakie protokoły komunikacyjne obsługuje MICROMASTER 420?

Jednostka podstawowa MM420 posiada port szeregowy RS-485 obsługujący protokół USS (Universal Serial Interface) umożliwiający zdalny dostęp do parametrów, wartości zadanej prędkości oraz poleceń start/stop. Można dodać opcjonalną kartę komunikacyjną PROFIBUS w celu integracji PROFIBUS DP. Napęd nie obsługuje natywnie protokołów PROFINET ani Ethernet bez dodatkowego sprzętu.

P5: Czy można naprawić 6SE6420-2UD17-5AA1 i gdzie można go pozyskać?

Tak. Napędy MICROMASTER 420 można naprawiać w serwisie napędów firmy Siemens oraz w specjalistycznych centrach naprawy napędów. Typowe punkty awarii obejmują tranzystory IGBT, kondensatory elektrolityczne szyny DC, karty sterowników bramek i awarie karty sterującej. MM420 to dojrzały produkt z dużą bazą instalacyjną; zarówno nowe, jak i przetestowane, odnowione jednostki są dostępne w ofercie firmy Siemens oraz na uznanym rynku części zamiennych MM420. Potwierdź pełny numer części, w tym 2UD17-5AA1, aby zapewnić prawidłową konfigurację zasilania/napięcia/filtra.
