Obrabiarka CNC jest tak dokładna, jak informacja zwrotna, którą otrzymuje. Serwo silnik się porusza — ale system sterowania wie, gdzie znajduje się oś, tylko dzięki enkoderowi podłączonemu z tyłu tego silnika, który w czasie rzeczywistym raportuje pozycję. Gdy enkoder ulegnie awarii, czy to z powodu zanieczyszczenia, wstrząsu fizycznego, wieku, czy degradacji elementów optycznych, rezultat jest natychmiastowy: alarmy pozycji, nieprawidłowe zachowanie osi lub maszyna, która po prostu odmawia pracy.

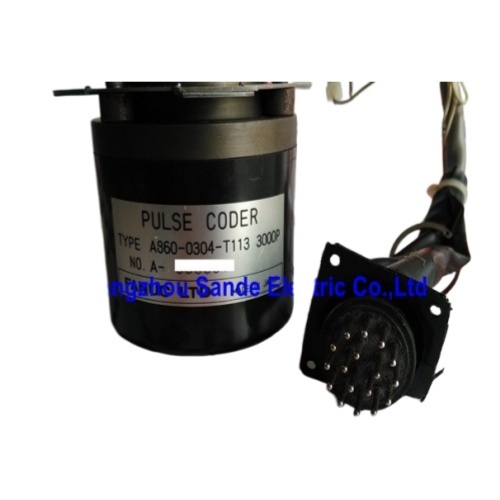

FANUC A860-0304-T113 to przyrostowy enkoder impulsowy o rozdzielczości 3000 impulsów na obrót dla wczesnej generacji serwo silników AC FANUC — silników serii S z czerwonymi nasadkami, które napędzały osie niezliczonych centrów obróbczych, tokarek i frezarek w latach 80. i na początku lat 90. Montuje się go z tyłu serwo silnika, odczytuje ruch kątowy wału silnika optycznie i dostarcza strumień impulsów kwadraturowych, na którym opiera się wzmacniacz serwo i sterowanie CNC, aby utrzymać dokładność pozycjonowania i regulację prędkości.
| Parametr | Wartość |
|---|---|
| Numer części | A860-0304-T113 |
| Opis FANUC | 3000P INC ENCODER |
| Typ enkodera | Przyrostowy (kwadraturowy) |
| Rozdzielczość | 3000 impulsów na obrót |
| Sygnał wyjściowy | Faza A/B kwadraturowa + Z (jeden impuls na obrót) |
| Kolor obudowy | Czarny plastik |
| Miejsce montażu | Tył silnika (koniec wału) |
| Kabel | W zestawie ze złączem |
| Temperatura pracy | 0°C do +40°C |
| Temperatura przechowywania | 0°C do +50°C |
| Wilgotność pracy | Maks. 80% RH (bez kondensacji) |
| Wilgotność przechowywania | Maks. 80% RH |
| Kraj pochodzenia | Japonia |
| Odnośnik krzyżowy | A290-0561-V503 |
| Dotyczy serii | FANUC A860-0304 |
W rodzinie enkoderów A860-0304 istnieją trzy warianty: T111 (2000P), T112 (2500P) i ten egzemplarz, T113 (3000P). Liczba impulsów nie jest dowolną specyfikacją — bezpośrednio odpowiada ostatniej cyfrze numeru części serwo silnika.
Wczesna konwencja nazewnictwa serwo silników AC firmy FANUC koduje specyfikację enkodera w oznaczeniu silnika. Silnik, którego numer części kończy się sufiksem „B003” lub „B203”, ma „3” jako ostatnią cyfrę tego segmentu, co określa enkoder 3000 impulsów fabrycznie. Silnik z B001 lub B201 wymaga jednostki 2000P; B002 lub B202 wymaga 2500P. Ta systematyczna korelacja oznacza, że przy pozyskiwaniu zamiennego enkodera, sam numer części silnika jest głównym odniesieniem. A860-0304-T113 jest prawidłowy dla każdego silnika, w którym ostatnia cyfra to 3.
Zweryfikowane przykłady silników zawierających A860-0304-T113 to między innymi A06B-0317-B003 (serwo silnik AC FANUC 10S/3000) i A06B-0501-B203, spośród innych w zakresie oznaczeń serii 0, 0S, 0L, 5, 5S, 5L, 6L, 10, 10S, 20 i 20S.
Rodzina serwo silników AC FANUC widoczna w starszych obrabiarkach dzieli się na dwie łatwo rozpoznawalne generacje: silniki z czarnymi nasadkami (które są w rzeczywistości silnikami prądu stałego, identyfikowalnymi po żółtych lub czarnych nasadkach) i silniki z czerwonymi nasadkami, które są bezszczotkowymi jednostkami AC, reprezentującymi wczesną generację platformy dominującej w nowoczesnych CNC. A860-0304-T113 należy zdecydowanie do ery czerwonych nasadek.
Fizycznie zespół enkodera montuje się na końcu silnika bez napędu — tylnej powierzchni naprzeciwko wału wyjściowego. Czarna plastikowa obudowa przylega do obudowy łożyska silnika, mocowana śrubami, a element czujnikowy enkodera odczytuje wewnętrzną tarczę kodową, która obraca się wraz z wałem silnika. Kabel i złącze dołączone do zestawu prowadzą wzdłuż korpusu silnika do wejścia sprzężenia zwrotnego wzmacniacza serwo.
Ponieważ enkoder jest urządzeniem przyrostowym, śledzi względny ruch wału od ostatnio ustalonej pozycji odniesienia. W przeciwieństwie do enkoderów absolutnych, które zachowują pozycję po przerwaniu zasilania, przyrostowy A860-0304-T113 wymaga od sterowania CNC wykonania powrotu do punktu odniesienia (cyklu zerowania) po włączeniu zasilania, zanim zostanie ustalona prawidłowa pozycja absolutna na osi. Jest to normalne zachowanie dla systemu napędowego serii S i jest automatycznie obsługiwane przez sterowanie CNC za pomocą funkcji powrotu do punktu odniesienia.
Enkoder impulsowy działa optycznie. Wewnętrzne źródło światła oświetla obracającą się tarczę kodową, która zawiera wzór równomiernie rozmieszczonych segmentów przezroczystych i nieprzezroczystych — 3000 par segmentów na całym obwodzie 360 stopni. Gdy tarcza obraca się wraz z wałem silnika, dwa fotodetektory przesunięte o ćwierć okresu generują sygnały wyjściowe fazy A i B w relacji fazowej 90 stopni (kwadraturowej). Trzeci tor generuje pojedynczy impuls na obrót — impuls Z, czyli znacznik — który służy jako punkt odniesienia dla sekwencji zerowania.
Relacja kwadraturowa między A i B robi dwie rzeczy: podwaja efektywną rozdzielczość poprzez zliczanie krawędzi we wzmacniaczu (każdy fizyczny cykl 3000 impulsów generuje 12 000 zliczanych krawędzi w trybie pełnego zliczania kwadraturowego) i zapewnia informację o kierunku — sekwencja A-następnie-B w porównaniu do B-następnie-A informuje wzmacniacz serwo, w którym kierunku obraca się wał. Bez tej informacji o kierunku regulator prędkości nie może regulować pętli sprzężenia zwrotnego, a regulator pozycji nie może śledzić.
Obwód sprzężenia zwrotnego wzmacniacza serwo stale monitoruje strumień impulsów. Jeśli liczba impulsów odbiega od zaplanowanej trajektorii, wzmacniacz koryguje prąd silnika, aby przywrócić pozycję. Jeśli sygnał całkowicie zaniknie lub wykaże anomalie w wzorze wskazujące na awarię enkodera, wzmacniacz generuje alarm sprzężenia zwrotnego pozycji, który zazwyczaj uniemożliwia dalszy ruch osi, dopóki usterka nie zostanie zdiagnozowana i usunięta.
Technicy konserwacji CNC FANUC pracujący przy maszynach z generacji sterowania FANUC 0, 6, 10, 11 i 15 będą regularnie spotykać ten enkoder. Maszyny, które używały tych sterowań — i napędzane przez nie silniki serii S — zostały zainstalowane w ogromnej liczbie na całym świecie w latach boomu na obrabiarki, a znaczna część tych maszyn pozostaje w aktywnym użytkowaniu produkcyjnym do dziś.
Najczęstszym objawem awarii jest nagły alarm pozycji na CNC, często towarzyszący nieprawidłowemu zachowaniu osi bezpośrednio przed zablokowaniem osi przez alarm. Zanieczyszczenie docierające do ścieżki optycznej enkodera — mgła chłodziwa, cząstki metalu lub smaru — jest częstą przyczyną. Wstrząs fizyczny spowodowany mechanicznym przekroczeniem limitu może uszkodzić tarczę kodową lub łożysko w zespole enkodera. Awaria złącza i kabla na końcu silnika również objawia się jako awaria enkodera i powinna być sprawdzona przed założeniem, że sam enkoder uległ awarii.
Specjaliści CNC FANUC zauważają, że sensowne testowanie A860-0304-T113 wymaga uruchomienia go zainstalowanego na rzeczywistym silniku, ponieważ stanowiska testowe, które nie odtwarzają wału silnika i środowiska montażowego, mogą nie ujawnić usterek przerywanych, które pojawiają się tylko pod obciążeniem obrotowym i w warunkach termicznych. Dlatego renomowani dostawcy usług konserwacyjnych FANUC testują te enkodery z silnikiem, a nie osobno.
A860-0304-T113 posiada ustalony odnośnik krzyżowy: A290-0561-V503. Oba numery odnoszą się do tego samego fizycznego zespołu enkodera. Format numeracji A290-xxxx-Vxxx pojawia się w dokumentacji części FANUC jako alternatywne oznaczenie niektórych wczesnych enkoderów impulsowych i jest to numer, który może pojawić się w dokumentacji konserwacji niektórych producentów obrabiarek lub listach części zamiennych sprzed standaryzacji formatu A860-xxxx-Txxx. Podczas wyszukiwania części zamiennych lub porównywania dokumentacji części zamiennych maszyny, oba numery powinny być sprawdzane w stosunku do dostępnego zapasu.
P1: Jak potwierdzić, że A860-0304-T113 jest prawidłowym enkoderem dla mojego konkretnego serwo silnika FANUC?
Najpewniejszą metodą jest odczytanie tabliczki znamionowej silnika. Wczesne numery części serwo silników AC firmy FANUC podążają za ustrukturyzowanym formatem, w którym ostatnia cyfra segmentu oznaczenia „B” koduje typ enkodera: „1” = 2000P (T111), „2” = 2500P (T112), „3” = 3000P (T113). Silnik o numerze części kończącym się na B003, B103, B203 lub podobnych konstrukcjach, gdzie ostatnia cyfra to 3, wymaga A860-0304-T113. Dla silników o oznaczeniach rozmiarów 0, 0S, 5, 5S, 10, 10S, 20 i 20S z tym sufiksem „3”, jest to prawidłowa jednostka. Jeśli tabliczka znamionowa silnika jest uszkodzona lub nieczytelna, specjaliści FANUC mogą porównać fizyczne cechy silnika i typ wzmacniacza, aby potwierdzić prawidłową specyfikację enkodera.
P2: Czy A860-0304-T113 można zastąpić A860-0304-T111 (2000P) lub T112 (2500P), jeśli T113 jest niedostępny?
Nie bezpośrednio. Obliczenia pętli prędkości i pozycji wzmacniacza serwo są skalibrowane do konkretnej liczby impulsów enkodera, który był pierwotnie określony dla silnika. Zmiana na inną liczbę impulsów wymaga odpowiednich zmian parametrów we wzmacniaczu serwo i sterowaniu CNC — w szczególności liczby impulsów sprzężenia zwrotnego na obrót silnika używanych w pętli prędkości i ustawień CMR (współczynnik mnożenia polecenia). Dokonanie tych zmian bez pełnego zrozumienia parametrów systemu napędowego grozi błędną kalibracją osi. W kontekście konserwacji, gdzie wymagany jest szybki powrót do pracy, pozyskanie prawidłowego T113 jest zdecydowanie preferowane nad próbą adaptacji innego wariantu liczby impulsów.
P3: Jakie kody alarmowe CNC zazwyczaj wskazują na awarię enkodera A860-0304-T113 w sterowaniach FANUC serii 0, 6, 10 i 15?
Konkretne numery alarmów różnią się w zależności od generacji CNC, ale kategoria jest konsekwentnie oznaczana jako alarmy sprzężenia zwrotnego serwo lub pozycji. W sterowaniach FANUC serii 0 alarmy z zakresu 400–499 obejmują błędy osi serwo, w tym błędy sprzężenia zwrotnego. Seria 6 i 10 FANUC generuje podobne kategorie alarmów serwo. Typowe objawy związane z enkoderem obejmują „alarm serwo: błąd sprzężenia zwrotnego pozycji”, „odłączony enkoder impulsowy” lub alarmy niestabilności pętli prędkości. Wskaźniki LED wzmacniacza serwo również dostarczają kody diagnostyczne — większość rodzin modułów serwo FANUC używa podświetlanego lub migającego wyświetlacza, który koduje określone typy usterek, a utrata sygnału sprzężenia zwrotnego jest jednym z zdefiniowanych stanów. Zawsze sprawdzaj wyświetlacz diagnostyczny wzmacniacza obok odczytu alarmu CNC.
P4: Czy ten enkoder jest dostępny do zakupu jako samodzielna część, czy musi być wymieniony jako część kompletnej wymiany silnika?
Sytuacja różni się w zależności od dostawcy. Niektórzy specjaliści FANUC, zwłaszcza ci skupiający się na naprawie i regeneracji silników, serwisują A860-0304-T113 tylko jako część transakcji naprawy silnika — ponieważ sensowne testowanie funkcjonalne enkodera wymaga wału silnika, łożysk i zespołu mechanicznego. Inni sprzedają przetestowane jednostki na zasadzie sprzedaży bezpośredniej lub wymiany, zazwyczaj pozyskane z wycofanych z eksploatacji silników lub nadwyżek fabrycznych. Jakość zakupu samodzielnego enkodera zależy całkowicie od tego, czy dostawca przeprowadził odpowiednie testy obciążeniowe na zespole, a nie tylko proste sprawdzenie ciągłości elektrycznej. Biorąc pod uwagę wiek tej generacji enkoderów, nowe egzemplarze w pudełku są rzadkością; odnowione lub przetestowane używane jednostki od renomowanych specjalistów od części FANUC są realistycznym źródłem zaopatrzenia na większości rynków.
P5: Co powoduje awarie tych enkoderów i jakie czynności konserwacyjne mogą przedłużyć ich żywotność?
Elementy optyczne są głównymi punktami zużycia — źródło światła LED z czasem i godzinami pracy słabnie, a przezroczyste segmenty tarczy kodowej mogą gromadzić zanieczyszczenia, które blokują lub rozpraszają światło, pogarszając jakość sygnału przed wystąpieniem całkowitej awarii. Mgła chłodziwa przenikająca do obudowy enkodera jest jedną z najczęstszych przyczyn awarii środowiskowych w zastosowaniach obrabiarek, szczególnie w centrach obróbczych poziomych, gdzie zarządzanie chłodziwem jest trudniejsze. Zapobieganie przedostawaniu się zanieczyszczeń do złącza enkodera i zapewnienie, że uszczelka tylna silnika jest nienaruszona tam, gdzie enkoder styka się z obudową silnika, to główne środki zapobiegawcze. Okresowa inspekcja kabla enkodera pod kątem przetarć lub korozji złącza, szczególnie na osiach, które podlegają częstym ruchom i zginaniu kabla, jest również wartościowa. Gdy silnik jest demontowany w celu wymiany łożysk lub przezwajania, enkoder powinien zostać sprawdzony i wyczyszczony przez wykwalifikowanego technika przed ponownym montażem.
![]()
