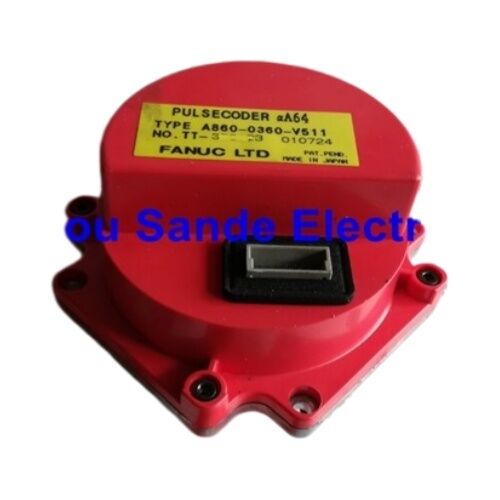

FANUC A860-0360-V511 Pulsecoder — αA64 Enkoder absolutny z superkondensatorem do serwomotorów FANUC serii Alpha

Marka: FANUC

Oznaczenie: αA64 (Alpha Absolute 64K)

Numery części: A860-0360-V511 / A8600360V511 Złącze 14-pinowe

Typ absolutny | Superkondensator | W magazynie

Era czerwonej nasadki — nadal działa w milionach maszyn

Zanim seria αi firmy FANUC stała się dominującą platformą w nowoczesnych obrabiarkach, wcześniejsza generacja serwomotorów AC FANUC Alpha działała — i nadal działa — w zakładach produkcyjnych na całym świecie. Identyfikowalne dzięki charakterystycznej czerwonej plastikowej tylnej nasadce zakrywającej zespół enkodera, silniki te były instalowane w ogromnych ilościach w centrach obróbczych, centrach tokarskich i urządzeniach wieloosiowych w latach od późnych lat 80. do 2000. Wiele z tych maszyn jest nadal w codziennym, produktywnym użytkowaniu.

The FANUC A860-0360-V511 to pulsecoder typu αA64 dla większych wariantów tej serii Alpha. Jest to enkoder absolutny — 64 000 impulsów na obrót, zachowanie pozycji wieloobrotowej, brak potrzeby zewnętrznej baterii — który montuje się z tyłu serwomotoru, wewnątrz znajomej obudowy z czerwoną nasadką. Gdy ten enkoder ulegnie awarii, maszyna traci odniesienie pozycji, a oś się zatrzymuje. Ścieżka wymiany jest prosta: prawidłowy A860-0360-V511 zainstalowany w silniku, który go pierwotnie posiadał.

Co wyróżnia V511 w rodzinie A860-0360

Seria A860-0360 obejmuje kilka wariantów pulsecoderów, które dzielą to samo oznaczenie enkodera absolutnego αA64, ale różnią się konfiguracją fizyczną i technologią zachowania pozycji. Zrozumienie, gdzie znajduje się V511, zapobiega kosztownym błędom w zamówieniach.

Kluczową cechą wyróżniającą V511 jest wbudowany superkondensator do zachowania pozycji absolutnej. Podczas gdy inne warianty tej serii polegają na zewnętrznej baterii w serwowzmacniaczu do zachowania absolutnych danych pozycji wieloobrotowej podczas przerw w zasilaniu, V511 posiada własne wewnętrzne magazynowanie energii pojemnościowej. Po odłączeniu zasilania maszyny, superkondensator dostarcza energię potrzebną do utrzymania wewnętrznego licznika pozycji enkodera przez okres wyłączenia zasilania, eliminując zależność od zewnętrznej baterii dla tej funkcji po stronie enkodera.

Praktyczne konsekwencje na poziomie maszyny zależą od pierwotnej konfiguracji systemu — ale w przypadku silników, które były dostarczane z V511, architektura zachowania pozycji jest częścią projektu systemu. Podobnie jak w przypadku wszystkich zamienników pulsecoderów, dopasowanie dokładnego numeru części na etykiecie enkodera silnika jest prawidłową procedurą weryfikacji przed złożeniem zamówienia.

Referencje techniczne

Dane skrosowane z dokumentacji serwomotorów FANUC serii Alpha i zweryfikowane techniczne zapisy dostawców specjalistycznych.

64K Absolute — co oznaczają rozdzielczość i typ w praktyce

Dwie właściwości definiują sposób działania pulsecodera jako urządzenia sprzężenia zwrotnego: jego rozdzielczość i to, czy jest absolutny, czy inkrementalny. Oba mają znaczenie dla codziennej pracy maszyny.

Rozdzielczość: 64 000 ppr. Każdy pełny obrót wału silnika jest podzielony na 64 000 dyskretnych przedziałów pomiarowych. W osi serwo napędzającej śrubę kulową o skoku 10 mm, 64 000 zliczeń na obrót daje pętli sprzężenia zwrotnego rozdzielczość pozycji około 0,16 mikrometra na zliczenie na wyjściu śruby — znacznie przekraczającą dokładność komponentów mechanicznych w typowej obrabiarce, którą obsługuje ten enkoder. Rozdzielczość enkodera nie jest czynnikiem ograniczającym wydajność pozycjonowania w tych systemach. Rozdzielczość 64K ma znaczący wpływ na jakość sprzężenia zwrotnego prędkości przy niskich prędkościach posuwu, gdzie gęstość impulsów zapewnia pętli regulacji prędkości drobne, regularne dane sprzężenia zwrotnego zamiast grubych impulsów.

Typ absolutny. Enkoder absolutny utrzymuje pełny adres pozycji w cyklach wyłączenia zasilania. Po włączeniu maszyny po wyłączeniu — czy to planowanym, czy nieplanowanym — system serwo odczytuje zapisaną pozycję enkodera i natychmiast wie, gdzie znajduje się oś. Brak powrotu do punktu odniesienia, brak ruchu powrotnego do pozycji zerowej, brak interwencji operatora. Maszyna jest gotowa do pracy z miejsca, w którym się zatrzymała. Jest to znacząca zaleta operacyjna w przypadku sprzętu, który może zatrzymać się niespodziewanie z powodu przerwy w zasilaniu, wyłącznika awaryjnego lub warunku błędu, a gdzie ponowne ustawienie wszystkich osi do pozycji zerowej przed wznowieniem produkcji dodaje czasu i złożoności proceduralnej do odzyskiwania sprawności.

Superkondensator w V511 jest mechanizmem, który umożliwia działanie właściwości absolutnej podczas przerw w zasilaniu — magazynuje wystarczającą ilość energii do utrzymania elektroniki śledzącej pozycję enkodera, gdy zewnętrzne zasilanie jest niedostępne.

Rodzina silników z czerwoną nasadką serii Alpha

A860-0360-V511 należy do grupy większych ram w zakresie enkoderów FANUC Alpha. FANUC produkował dwa różne rozmiary fizyczne pulsecoderów αA64:

Mniejszy wariant — występujący w bardzo kompaktowych silnikach Alpha, w tym w rozmiarach ram α1, α2 i αM2.5 — używa numeru części A860-0360-T001 i innej fizycznej obudowy. Nie jest zamienny z V511.

Większy wariant — używany w szerszym zakresie silników Alpha od ramy α3 wzwyż — to seria A860-0360 w formach T201, V501 i V511. Te same obudowy fizyczne i geometria sprzęgła. Różnice w sufiksach w tej grupie odzwierciedlają generację, konfigurację złącza i metodę zachowania pozycji. Silniki wyposażone w enkodery A64 w systemie numeracji części FANUC są identyfikowane przez cyfry "75" na końcu 12-znakowego numeru modelu silnika (na przykład A06B-0xxx-Bx75), co jest niezawodną metodą weryfikacji krzyżowej, gdy etykieta enkodera jest niejasna lub uszkodzona.

Warianty A860-0360 — nawigacja po rodzinie

Kilka numerów części dzieli oznaczenie αA64 i tę samą kompatybilność z silnikami serii Alpha. Różnice między nimi mają znaczenie przy pozyskiwaniu:

Krosowanie między A860-0360-V511 a A860-0356-X011 pojawia się również w dokumentacji dostawców — oba identyfikatory były używane w połączeniu z tą konfiguracją enkodera. Jak zawsze, etykieta enkodera na serwisowanym silniku jest ostatecznym odniesieniem.

Dlaczego te enkodery ulegają awarii — i czego się spodziewać

Enkodery FANUC serii Alpha z czerwoną nasadką są w ciągłym użyciu produkcyjnym od dziesięcioleci, a tryby awarii są dobrze zrozumiane w społeczności serwisowej FANUC.

Zanieczyszczenie lub degradacja dysku optycznego. Enkoder działa poprzez przepuszczanie światła przez precyzyjnie wytrawiony dysk optyczny. Zanieczyszczenie oparami chłodziwa, mgłą olejową lub pyłem metalicznym, które dostają się do obudowy — czy to przez zużycie uszczelnień, punkty wejścia kabli, czy powtarzające się cykle termiczne — może z czasem pogorszyć jakość sygnału. Wczesne objawy obejmują marginalne warunki alarmowe, które pojawiają się okresowo i ustępują po ponownym uruchomieniu; ostatecznie sygnał spada poniżej progu akceptacji wzmacniacza i pojawia się trwały alarm enkodera.

Degradacja superkondensatora. W V511 kondensator, który utrzymuje pozycję absolutną podczas przerw w zasilaniu, ma ograniczoną żywotność. Kondensator, który uległ wystarczającej degradacji, nie będzie już przechowywał danych pozycji nawet podczas krótkich przerw w zasilaniu. Objawem jest utrata przez maszynę odniesienia pozycji absolutnej po cyklach zasilania — wymagająca powrotu do punktu odniesienia, który nie powinien być konieczny w przypadku działającego enkodera absolutnego. Kondensator jest wewnętrzny dla zespołu enkodera i nie jest wymiennym elementem w warunkach polowych.

Zużycie sprzęgła mechanicznego. Sprzęgło między wałem silnika a wejściem enkodera przenosi obrót bez dopuszczania do tego, aby bicie wału wywierało siłę promieniową na łożysko enkodera. Zużycie sprzęgła z czasem pozwala na dotarcie niewspółosiowości do łożyska enkodera, powodując hałas, zwiększone opory łożyska i ostatecznie błędy sygnału enkodera.

Gdy pojawi się alarm związany z enkoderem, sekwencja diagnostyczna powinna nadal zaczynać się od kabla enkodera — zweryfikuj integralność połączenia i stan kabla przed stwierdzeniem, że sam enkoder jest wadliwy. Jeśli inspekcja kabla jest czysta, a alarm utrzymuje się, enkoder jest następnym kandydatem do wymiany.

Uwagi dotyczące obsługi i instalacji

A860-0360-V511, podobnie jak wszystkie optyczne pulsecodery FANUC, wymaga obsługi odpowiedniej dla precyzyjnego instrumentu optycznego. Wewnętrzny zespół dysku i łożysko to komponenty, które określają wydajność enkodera, i oba są wrażliwe na wstrząsy mechaniczne i zanieczyszczenia.

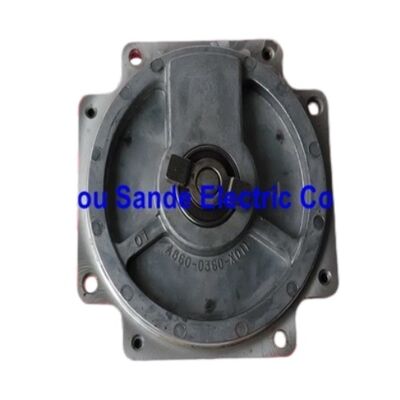

Trzymaj enkoder w opakowaniu do momentu instalacji. Nie uderzaj w obudowę ani nie wywieraj siły osiowej na wał enkodera. Podczas demontażu starego enkodera z silnika, zwróć uwagę na orientację sprzęgła — wymienne sprzęgło (zaleca się instalację nowego przy każdej wymianie enkodera) musi być prawidłowo ustawione, aby zazębić się z elementami napędowymi wału silnika przed osadzeniem enkodera.

Obudowa z czerwoną plastikową nasadką powinna być obsługiwana bez dotykania okna optycznego ani powierzchni styku sprzęgła. Po zainstalowaniu, zweryfikuj stan uszczelnienia nasadki przed oddaniem silnika do użytku — ochrona obudowy zależy od prawidłowego osadzenia i uszczelnienia nasadki.

FAQ

P1: A860-0360-V511 posiada superkondensator zamiast polegać na zewnętrznej baterii. Czy to oznacza, że bateria wzmacniacza nie jest już w ogóle potrzebna?

Superkondensator w V511 odpowiada za zachowanie pozycji w samym enkoderze, ale konfiguracja baterii całego systemu serwo zależy od tego, jak wzmacniacz FANUC i sterownik CNC zarządzają absolutnymi danymi pozycji na poziomie systemu. Wzmacniacze serwo FANUC z tej epoki zazwyczaj utrzymują własną baterię do funkcji zapasowych, wykraczających poza sam enkoder — w tym przechowywanie parametrów i, w niektórych konfiguracjach, śledzenie absolutnych liczników wieloobrotowych na poziomie wzmacniacza. To, czy wzmacniacz nadal wymaga baterii po zainstalowaniu V511, zależy od konkretnego modelu wzmacniacza i konfiguracji systemu. Samodzielny kondensator enkodera eliminuje zależność od baterii w zakresie zachowania pozycji na poziomie enkodera, ale przed usunięciem baterii wzmacniacza na tej podstawie, zweryfikuj wymagania dotyczące funkcji baterii wzmacniacza w jego własnej instrukcji obsługi. Usunięcie baterii, od której wzmacniacz zależy w zakresie zachowania parametrów lub liczników, może spowodować dodatkową utratę danych.

P2: Czy A860-0360-V511 można zastąpić A860-0360-V501 lub A860-0360-T201, jeśli V511 jest niedostępny?

Dopasowanie fizyczne jest kompatybilne między wariantami A860-0360 o większej ramie — wymiary obudowy i interfejs sprzęgła są takie same dla T201, V501 i V511. Różnica funkcjonalna polega na metodzie zachowania pozycji: V511 wykorzystuje wbudowany superkondensator, podczas gdy T201 i V501 polegają na zewnętrznej baterii wzmacniacza do zachowania pozycji absolutnej. Zastąpienie T201 lub V501 w systemie zaprojektowanym wokół V511 oznacza, że zachowanie pozycji absolutnej podczas przerw w zasilaniu będzie teraz zależeć od baterii wzmacniacza, a nie od własnego kondensatora enkodera. Jeśli bateria wzmacniacza jest obecna i sprawna, pozycja absolutna powinna być nadal prawidłowo utrzymywana. Jednak w przypadku instalacji, w których V511 został określony z jakiegoś powodu — na przykład w zastosowaniach, w których bateria wzmacniacza została celowo pominięta w projekcie systemu — to zastąpienie zmienia zależność systemu od baterii w sposób, który należy rozważyć przed przystąpieniem. Zawsze weryfikuj zainstalowaną konfigurację konkretnej maszyny przed założeniem bezpośredniej zamienności.

P3: Moja maszyna pokazuje alarm enkodera po uruchomieniu po awarii zasilania. Pozycja absolutna została utracona. Czy to potwierdza awarię superkondensatora V511?

Utrata pozycji po awarii zasilania jest silnym wskaźnikiem, że superkondensator nie utrzymuje już ładunku podczas okresu wyłączenia zasilania, ale nie jest to jedyna możliwa przyczyna. Przed stwierdzeniem awarii kondensatora, należy wziąć pod uwagę czas trwania przerwy w zasilaniu — superkondensator magazynuje ograniczoną ilość energii, a bardzo długa przerwa (kilka godzin lub więcej, w zależności od stanu kondensatora i zużycia energii przez enkoder) może wyczerpać nawet sprawny kondensator. Jeśli utrata pozycji występuje tylko po długotrwałych przerwach w zasilaniu, ale nie po krótkich przerwach, kondensator może nadal mieć pozostałą pojemność. Jeśli pozycja jest tracona nawet po bardzo krótkich cyklach zasilania — kilku sekundach lub mniej — kondensator uległ awarii. W obu przypadkach zespół enkodera wymaga wymiany, ponieważ kondensator jest zintegrowany z jednostką i nie można go wymienić oddzielnie w warunkach polowych.

P4: Jak mogę potwierdzić, który wariant A860-0360 jest obecnie zainstalowany w moim silniku bez odczytywania etykiety enkodera?

Numer modelu silnika stanowi jeden punkt weryfikacji krzyżowej: silniki FANUC serii Alpha wyposażone w enkodery A64 mają "75" jako dwie ostatnie cyfry swojego 12-znakowego oznaczenia modelu — na przykład silnik oznaczony A06B-0xxx-Bx75 posiada enkoder A64. Potwierdza to typ enkodera, ale nie identyfikuje konkretnego sufiksu wariantu (T201 vs V501 vs V511). Do identyfikacji wariantu, etykieta enkodera na tylnej obudowie jest jedynym niezawodnym źródłem — pokaże pełny numer części A860-0360-VXXX lub A860-0360-TXXX. Jeśli etykieta jest nieczytelna z powodu zużycia, zanieczyszczenia olejem lub uszkodzenia fizycznego, przedstawiciel serwisu FANUC lub specjalistyczny warsztat naprawczy z wyposażeniem testowym może zidentyfikować wariant enkodera poprzez testy funkcjonalne. Nie zakładaj wariantu tylko na podstawie numeru modelu silnika i nie zastępuj między wariantami bez zrozumienia implikacji zachowania pozycji opisanych w poprzednim FAQ.

P5: Czy A860-0360-V511 jest naprawialny w przypadku awarii superkondensatora, czy też cały enkoder musi zostać wymieniony?

Pulsecodery FANUC serii Alpha zazwyczaj nie nadają się do naprawy w stopniu przywracającym oryginalną niezawodność działania. Zintegrowany zespół optyczny, precyzyjnie szlifowane sprzęgło, łożysko wewnętrzne i superkondensator są produkowane jako dopasowana jednostka w kontrolowanych warunkach. Naprawa kondensatora w warunkach polowych — lutowanie zamiennego kondensatora do płytki drukowanej enkodera — jest technicznie możliwe, ale wiąże się ze znacznym ryzykiem: dysk optyczny i łożysko są narażone podczas demontażu, zanieczyszczenie lub zakłócenia mechaniczne podczas naprawy mogą pogorszyć jakość sygnału, nawet jeśli sama wymiana kondensatora zakończy się sukcesem, a naprawiona jednostka nie ma zweryfikowanej podstawy wydajności po ponownym montażu. Specjalistyczne warsztaty naprawcze serwo z odpowiednim wyposażeniem testowym i warunkami czystego pomieszczenia oferują usługi regeneracji enkoderów z różnymi warunkami gwarancji. Dla większości operacji konserwacji przemysłowej, całkowita wymiana na jednostkę z potwierdzoną sprawnością i zwrot uszkodzonej jednostki w celu uzyskania kredytu wymiany jest szybszą i mniej ryzykowną ścieżką do przywrócenia dostępności maszyny.
