Koder pamiętający, gdzie jest

W ciągu kilku sekund każda oś wie dokładnie, gdzie się znajduje.nie czekając, aż każda oś przejdzie do punktu odniesienia, zanim maszyna przyjmie programTa natychmiastowa informacja o pozycji bezwzględnej nie jest dostarczana przez wzmacniacz serwo lub kontrolę CNC.

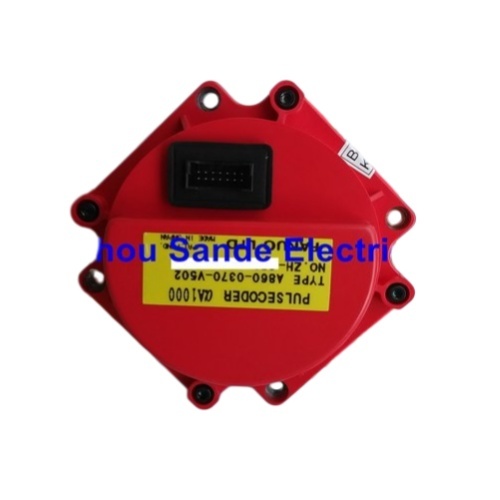

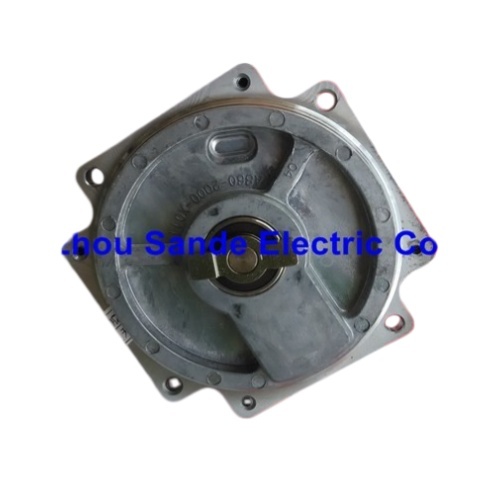

FANUC A860-0370-V502 to absolutny pulsoder aA1000 wbudowany urządzenie zwrotnego sygnału optycznego dla rodziny silników serwokompresorowych FANUC serii Alpha.000,000 impulsów na obrót w seryjnym interfejsie, jest to komponent, który zamyka pętlę serwo, zapewnia absolutne utrzymanie pozycji w cyklach mocy,i umożliwia wyrafinowaną dokładność pozycjonowania, która określa wydajność silnika FANUC Alpha w centrum obróbki, centrum obrotowe i aplikacje automatyki precyzyjnej.

Specyfikacje techniczne

Co oznacza aA1000 w hierarchii koderów FANUC

Nazwa kodera impulsowego serii Alpha firmy FANUC jest zgodna z jasnym systemem: prefiks "A" określa absolutny typ,a "1000" odnosi się do tysiąca ¢ milion ¢ impulsów na klasę rozdzielczości obrotuTo umieszcza aA1000 w poziomie wysokiej rozdzielczości oryginalnej rodziny alfa pulsecoderów, znacznie powyżej wcześniejszych 2000P, 3000P,i dodatkowych wariantów, które wyposażono w silniki prądu przemiennego serii S i wczesnych silników AC z czerwoną czapką.

Skok z 3000 impulsów na obrót (standard na wcześniejszych serwokoderach FANUC AC) do 1,000,000 oznacza 333-krotny wzrost natywnej rozdzielczości. Dla obliczeń pozycji i pętli prędkości serwowzmacniacza zmiana ta jest zasadnicza.000 obr./min osiąga około 150,000 liczby na sekundę liczba, która działa dla ogólnego pozycjonowania, ale pozostawia płynność prędkości na łasce hałasu kwantowego na niższych prędkościach.000W przypadku, gdy silnik 3000 obrotów na minutę działa na 1000 ppr, szybkość sprzężenia zwrotnego wzrasta do 50.000W tym celu można wykonywać kontrolę prędkości zarówno przy niskich, jak i wysokich prędkościach.

Dlatego też dokumentacja FANUC dotycząca serii Alpha wyraźnie stwierdza, że 1,000,000 ppr pulsecoder enables applications ranging from simple positioning to those requiring high precision — the same hardware serves everything from coarse rapid traverse to fine-finish contouring without degradation in position quality.

Pozycja bezwzględna: cecha zmieniająca pracę maszyny

"Absolutna" klasyfikacja A860-0370-V502 nie jest drobnym technicznym przypisem. Definiuje ona zasadniczo odmienne zachowanie maszyny od osi startowej każdej zmiany.

Koder przyrostowy traci swoje odniesienie pozycji w momencie usunięcia zasilania.Sterowanie CNC nie ma pamięci, gdzie oś zatrzymała Przed uruchomieniem jakiegokolwiek programu,każda oś przyrostowa musi być w pozycji powrotnej zwróceniem do stałego punktu odniesienia z kontrolowaną prędkością, tak aby sterowanie mogło ponownie ustawić pozycję od zeraW dużym centrum obróbczym z sześcioma lub więcej osiami pełne zwrot odniesienia może trwać kilka minut.

A860-0370-V502 działa inaczej.montowane w serwo wzmacniaczu lub szafce CNC) nieprzerwanie zasila licznik pozycji bezwzględnej poprzez przerwy w zasilaniuGdy przywróci się zasilanie,seryjny interfejs kodera przekazuje natychmiast przechowywaną pozycję. CNC zna każdą pozycję osi z taką samą pewnością jak podczas pracyWłącz, sprawdź i uruchom.

Jest to szczególnie istotne w środowiskach, w których ciśnienie produkcyjne jest stałe.i po każdej przerwie zasilania gromadzi znaczący czas martwyAbsolutny system impulsowy całkowicie eliminuje tę kategorię przestojów.

Interfejs seryjny: jeden kabel, pełne informacje

Wcześniejsze kodery impulsowe FANUC wykorzystywały równoległe wyjście elektryczne ̇ oddzielne przewody dla sygnałów A-fazowych, B-fazowych, Z-fazowych i komutacyjnych,o rozdzielczości ograniczonej przez właściwości elektryczne tych równoległych liniiAlfa A1000 zmienił architekturę interfejsu.

aA1000 korzysta z protokołu komunikacji seryjnej między koderem a serwowzmacniaczem.i wewnętrzna identyfikacja kodera Serwo wzmacniacz odszyfruje strumień danych seryjnych, aby wydobyć wartość pozycji potrzebną dla pętli sterującej,uruchomienie tej wymiany w tempie wystarczająco szybkim, aby zaktualizować pętlę pozycyjną na częstotliwości wewnętrznej kontroli wzmacniacza.

Jedną z praktycznych konsekwencji tej architektury jest brak dodatkowego wyjścia kwadratury z seryjnego pulsocoder, który zewnętrzny licznik lub kontroler ruchu może po prostu odczytać.Dane o pozycji istnieją wyłącznie w protokole seryjnymDlatego dla zastosowań z zakresu modernizacji i napędów zewnętrznych interfejs z A860-0370-V502 wymaga własnego sprzętu wzmacniacza FANUC lub specjalnie zaprojektowanego adaptera interfejsu seryjnego pulsocoder.

Kompatybilność silników: Rodzina alfa, której służy ten koder

A860-0370-V502 pasuje do rodziny serwomotorów FANUC Alpha, generacji serwomotorów prądu przemiennego, która zastąpiła silniki z czerwoną czapką serii S i poprzedzała obecną serię Alpha i.W tym pokoleniu, koder ten został zainstalowany w szerokim zakresie rozmiarów silników: małych silników ramkowych a3 i a6 stosowanych na ośach lekkich,poprzez modele średniej klasy A12 i A22 które napędzały większość osi zasilających centrum obróbki, aż do większych silników a30 i a40 w zastosowaniach ciężkich osi i bramki.

Zmiany w ramach rodziny Alpha Alfa L (αL) dla dużych ram o dużym momentie obrotowym Konstrukcja nadwozia i układ montażu kodera są spójne w całym zakresie kompatybilnych silników, a brak wbudowanego kabla jest celową cechą projektową:umożliwia wymianę zespołu kodera bez zakłócania prowadzenia kabli silnika, co ma znaczące znaczenie podczas naprawy i odnowy silnika.

A860-0370-V502 jest specjalnie zidentyfikowany dla silników o rozmiarach ram a12, a22, a30 i a40, wraz z wariantami aM, chociaż pełny zakres zastosowań rozciąga się na całą serię Alpha.Potwierdzenie prawidłowego kodera w stosunku do numeru części określonego silnika jest zawsze zalecany krok przed wymianą.

Brak wbudowanego kabla - zalety konserwacji

W przeciwieństwie do starszych koderów impulsowych FANUC, które zintegrowały kabel sygnału bezpośrednio z korpusem kodera,A860-0370-V502 wykorzystuje oddzielny interfejs z podłączeniem Projekt ten oddziela dwa oddzielne tryby awarii, które często są mylone w terenie.

Kable kodujące na silnikach serwokomotorów uszkadzają się częściej niż same kodujące, zwłaszcza na ośach o dużym przemieszczeniu.i uszkodzenia mechaniczne w punktach zakrętu są powszechnymi przyczynami tego, co wydaje się być alarm koderW przypadku gdy kabel jest oddzielony od korpusu kodera, wymiana lub kontrola kabla jest prosta: koder pozostaje zamontowany na silniku, kabel jest odłączany i wymieniany,i system jest ponownie testowanyJeśli alarm się rozłączy, koder nigdy nie był problemem.

This architecture also simplifies stocking for repair shops and maintenance departments — encoder bodies and cables are separate line items that can be held in independent inventory rather than one SKU that represents both components together.

A860-0370-V502 vs. V501: Uwaga do wersji

Rodzina A860-0370 istnieje w dwóch podstawowych wariantach: V501 i V502. Są to kolejne wersje produkcyjne lub oprogramowania tego samego sprzętu kodowania aA1000.000W większości przypadków jeden z nich może zastąpić drugi funkcjonalnie.

Jednakże, FANUC CNC specialists advise confirming compatibility with the specific servo amplifier software version in use before cross-substituting V501 and V502 units in systems where software interaction between the encoder version and amplifier firmware may be relevantW przypadku wymiany w ramach ogólnej konserwacji standardowych układów serii Alpha - zdecydowana większość zainstalowanej bazy - nie jest to problem praktyczny.

Częste pytania

P1: Jak potwierdzić, że A860-0370-V502 jest prawidłowym pulsocoderem dla mojego konkretnego silnika FANUC Alpha?

Najbardziej wiarygodną metodą weryfikacji jest numer części na tablicy motora.oznaczenie typu sprzężenia zwrotnego silnika jest umieszczone w odcinku przyrostka "B". W przypadku silników wyposażonych w absolutny seryjny pulsocoder aA1000 numer części silnika będzie odzwierciedlał tę specyfikację przez sufiks kończący się odpowiednim absolutnym pulsocoderem.Jeśli tabliczka nazwy jest nieczytelna, sam fizyczny koder, jeśli uszkodzona jednostka jest nadal podłączona, zazwyczaj nosi numer części A860-0370-V502 (lub V501) na etykiecie.Porównanie tego z zamiennikiem potwierdza poprawnośćSpecjaliści FANUC Alpha mogą również dokonać odniesienia krzyżowego od pełnego numeru części silnika do prawidłowego kodera, jeśli dostępna jest dokumentacja silnika.

P2: Czy A860-0370-V502 wymaga zapasowej baterii i co się stanie, jeśli bateria się zepsuje?

Bezwzględne utrzymanie pozycji wymaga baterii, która utrzymuje wewnętrzny licznik pozycji kodera przez przerwy zasilania.Akumulator jest zazwyczaj typu litowego 3V zamontowanego w wzmacniaczu serwo lub, w niektórych konfiguracjach układu, w szafie CNC, a nie w samej kadrze kodera, obwód baterii dostarcza zasilanie koderowi za pośrednictwem kabla sygnałowego.Gdy napięcie akumulatora spada poniżej progu, CNC wyświetli alarm o niskim poziomie akumulatora przed całkowitym rozładowaniem akumulatora.Na następnym włączeniu, the CNC will generate an APC (Absolute Pulse Coder) alarm and require a reference return to re-establish the axis zero position — essentially a one-time homing procedure after which absolute operation resumes normally once the battery is replaced.

P3: Jakie kody alarmowe CNC wskazują na usterkę w układzie A860-0370-V502 na urządzeniach sterujących FANUC 0i, 16i i 18i?

Absolutne usterki kodera pulsowego w urządzeniach sterujących klasy FANUC 0i/16i/18i występują głównie w kategorii alarmów serwo.Potrzeba powrotu do pozycji odniesienia), wynikająca z awarii baterii lub wymiany kodera; SV0360 (Pulse Coder Communication Error), wskazująca na awarię seryjnej transmisji danych między koderem a wzmacniaczem;oraz SV0368/SV0369 (Pulse Coder Hardware Alarm), wskazujący usterkę wewnętrznego kodera wykrytą przez seryjne dane autodiagnostyczne.Szczegółowy numer alarmu zapewnia wskazówki diagnostyczneZawsze sprawdzaj kabel sygnału kodera i jego złącza na końcach silnika i wzmacniacza, zanim usuniesz ciało kodera.

P4: Czy A860-0370-V502 można naprawić, czy należy go wymienić w przypadku awarii?

Kodery FANUC Alpha aA1000 nie są na ogół naprawialne do poziomu umożliwiającego przywrócenie niezawodnej długotrwałej pracy.Elementy optyczne i elektronika wewnętrzna tych koderów są wytwarzane w ściśle ograniczonych odstępstwach i są zespołami uszczelnionymi. Naprawa komponentów na poziomie pola nie jest praktycznie wykonalna., a specjalistyczne centra naprawy konsekwentnie zauważają, że te jednostki są rzadko naprawialne.wymiana z sprawdzoną jednostką od renomowanego specjalisty od części FANUC jest standardowym podejściem. Testing should always be performed with the encoder mounted on an actual Alpha motor running on FANUC drive hardware — bench electrical tests that do not exercise the encoder on its intended motor cannot replicate the thermal and vibration conditions that reveal intermittent faults.

P5: Czy A860-0370-V502 jest kompatybilny z silnikami FANUC serii Alpha i lub wzmacniaczami serii αi obecnej generacji?

A860-0370-V502 to koder serii FANUC Alpha pierwszej generacji, zaprojektowany dla oryginalnej rodziny silników Alpha (α).Późniejsze silniki z serii Alpha i i obecne silniki z serii αi wykorzystują różne generacje koderów , 16 milionów impulsów/obrot) i podobnych następców z różnym montażem fizycznym, różnymi implementacjami protokołów seryjnych i różnymi interfejsami elektrycznymi.A860-0370-V502 nie może być zainstalowany na silniku serii αi, a wzmacniacze serwo serii αi nie są zaprojektowane do komunikacji z wcześniejszym protokołem seryjnym aA1000.Do maszyn wykorzystujących silniki serii α (innej niż i) Alpha i oryginalne wzmacniacze serii Alpha (SVU), SVUC, A06B-6058, A06B-6066 era), A860-0370-V502 jest prawidłową jednostką.
