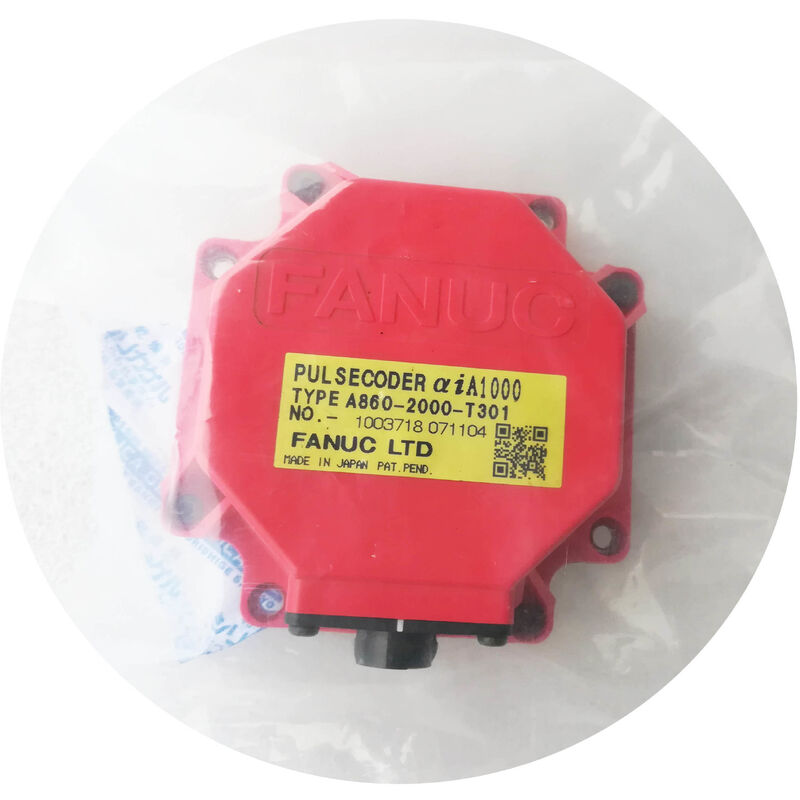

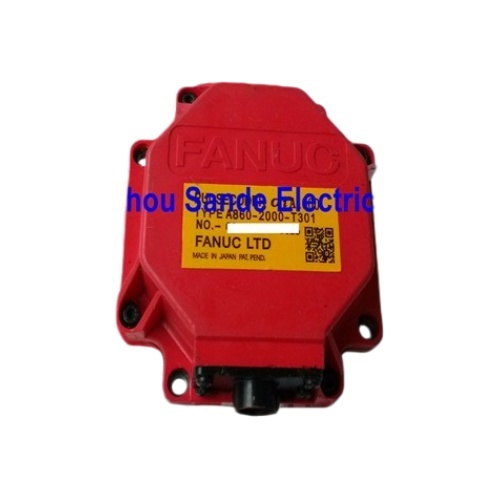

FANUC A860-2000-T301 Pulsecoder (αiA1000)

Typ absolutny | 1 000 000 impulsów/obrót | Interfejs szeregowy | Silniki serwo AC FANUC Alpha i (αi) | Sprzęgło Oldhama | IP65 | Złącze 10-pinowe | Wyprodukowano w Japonii

Enkoder w sercu systemu serwo αi

Każdy ruch w maszynie wyposażonej w FANUC αi — przyrost o 0,001 mm w centrum tokarskim CNC, interpolacja 6-osiowa w robocie przemysłowym, szybki ruch na odległość 500 mm w ułamku sekundy — zależy od danych pozycyjnych pochodzących z małego urządzenia optycznego zamontowanego z tyłu każdego silnika serwo. Bez dokładnego, ciągłego i niezawodnego sprzężenia zwrotnego z tego urządzenia nie ma sterowania w pętli zamkniętej. Jest tylko ruch w pętli otwartej: szybki, przybliżony i nieodpowiedni do precyzyjnej produkcji.

FANUC A860-2000-T301 to absolutny pulsecoder αiA1000 — czujnik sprzężenia zwrotnego zaprojektowany specjalnie dla rodziny silników serwo AC FANUC Alpha i (αi). Dzięki 1 000 000 impulsów na obrót dostarczanych przez interfejs szeregowy, zachowaniu pozycji absolutnej po cyklach zasilania oraz konstrukcji ze sprzęgłem Oldhama, która toleruje niedopasowanie wału bez utraty dokładności, ten enkoder jest zarówno najszerzej stosowanym, jak i najbardziej krytycznym pod względem konserwacji elementem systemu serwo αi.

Znajduje się on w centrach obróbczych CNC, centrach tokarskich, wycinarkach laserowych i robotach przemysłowych FANUC na halach produkcyjnych we wszystkich głównych gałęziach przemysłu produkcyjnego na całym świecie.

Specyfikacje techniczne

Od Alpha do Alpha i: Gdzie ten enkoder pasuje w historii FANUC

Linia produktów silników serwo FANUC ewoluowała przez jasno zdefiniowane generacje, a nazewnictwo enkoderów bezpośrednio odzwierciedla ten postęp. Oryginalna seria Alpha (α) — silniki wyposażone w enkoder A860-0370-V502 (αA1000) — reprezentowała pierwszą generację platformy szeregowych pulsecoderów FANUC. Kolejna seria Alpha i (αi) przyniosła znaczące postępy w wydajności silników, komunikacji systemu napędowego i integracji funkcji bezpieczeństwa, a także wymagała nowej generacji sprzętu pulsecoderów, aby jej dorównać.

A860-2000-T301 to ta nowa generacja. Litera "i" w αiA1000 nie jest kosmetyczna — oznacza ona poprawiony protokół interfejsu szeregowego, zaktualizowany sprzęt wewnętrzny i kompatybilność ze wzmacniaczami serii αi (rodziny A06B-6114, A06B-6117, A06B-6130) oraz generacją sterowników CNC i robotów FANUC, które z nimi współpracują. Silniki αi i A860-2000-T301 to dopasowane systemowo komponenty; starszy αA1000 z oryginalnej serii Alpha nie może zastąpić αiA1000, a sprzęt wzmacniacza go odrzuci.

Zrozumienie tej granicy generacyjnej jest najważniejsze przy pozyskiwaniu zamienników. Maszyna z silnikami serii αi wymaga A860-2000-T301. Starsza maszyna z oryginalnymi silnikami Alpha (bez "i") potrzebuje A860-0370-V502. Mieszanie tych dwóch nie jest możliwe bez wymiany zarówno wzmacniacza, jak i silnika.

1 000 000 impulsów na obrót: Co daje ta rozdzielczość

Milion zliczeń na obrót wału nie jest liczbą istniejącą dla celów marketingowych. Ma ona konkretne fizyczne znaczenie dla możliwości pozycjonowania maszyny.

Dokumentacja wzmacniacza serwo serii αi firmy FANUC (B-65262EN) wyraźnie stwierdza, że klasa rozdzielczości 1 000 000 ppr umożliwia silnikowi obsługę zastosowań od prostego pozycjonowania po te wymagające najwyższej precyzji. Powód wynika bezpośrednio ze sposobu działania pętli sterowania pozycją i prędkością. Przy 1 000 000 ppr silnik obracający się z prędkością 3000 obr/min generuje 50 000 000 zliczeń sprzężenia zwrotnego na sekundę — częstotliwość tak wysoka w stosunku do częstotliwości aktualizacji pętli sterowania, że szum pomiaru prędkości praktycznie znika. Serwo może obliczyć dokładną chwilową prędkość przy dowolnych obrotach bez artefaktów kwantyzacji wprowadzanych przez enkodery o niższej rozdzielczości, szczególnie przy niskich posuwach.

W przypadku centrum obróbczego tnącego z prędkością posuwu 100 mm/min na osi śruby kulowej, silnik serwo może obracać się tylko z prędkością 50–200 obr/min. Przy tych prędkościach rozdzielczość enkodera jest kluczowa. Enkoder 3000 ppr generuje w tych warunkach zaledwie 150–600 zliczeń na sekundę — ledwo wystarczająco, aby utrzymać płynne sprzężenie zwrotne prędkości. αiA1000 z 1 000 000 ppr dostarcza 833 000–3 333 000 zliczeń na sekundę przy tych samych prędkościach mechanicznych, zapewniając pętli prędkości rozdzielczość potrzebną do płynnych, pozbawionych drgań cięć przy niskich posuwach.

Pozycja absolutna: Zero powrotu do punktu odniesienia, zero czekania

Różnica operacyjna między enkoderem absolutnym a inkrementalnym jest odczuwalna za każdym razem, gdy maszyna jest włączana.

Enkoder inkrementalny nie ma pamięci. Pozycja jest resetowana do zera po włączeniu zasilania. Sterownik CNC musi wykonać powrót do punktu odniesienia — polecając każdej osi podróż do jej twardego ogranicznika lub czujnika krańcowego odniesienia z kontrolowaną prędkością — zanim pojawi się jakakolwiek prawidłowa pozycja. W przypadku dużego centrum obróbczego z czterema lub pięcioma osiami, ukończenie powrotów do punktu odniesienia zajmuje minuty. Jeśli maszyna została zatrzymana awaryjnie w trakcie cyklu, powroty do punktu odniesienia są wymagane przed wznowieniem produkcji.

A860-2000-T301 utrzymuje swój licznik pozycji absolutnej w sposób ciągły, zasilany baterią litową 3V w szafie wzmacniacza serwo. Po powrocie głównego zasilania po dowolnej przerwie — kontrolowanym wyłączeniu, zatrzymaniu awaryjnym, awarii zasilania — interfejs szeregowy enkodera natychmiast przesyła zapisane dane pozycji absolutnej. Każda oś jest znana. Sterownik CNC weryfikuje pozycje, operator potwierdza, a produkcja jest wznawiana.

Mechanizm ochrony baterii jest stopniowany: wzmacniacz serwo monitoruje napięcie baterii i generuje alarm ostrzegawczy o niskim poziomie baterii, zanim napięcie osiągnie poziom, przy którym dane pozycji mogłyby zostać utracone. Terminowa wymiana baterii — wykonana, gdy dane pozycji są jeszcze bezpiecznie przechowywane — nie powoduje żadnych zakłóceń w kalibracji osi.

Sprzęgło Oldhama: Inżynieria eliminująca błędy niedopasowania

Jedną z bardziej charakterystycznych cech wymienionych w ofertach produktów Radwell i IQ Electro dla A860-2000-T301 jest interfejs sprzęgła Oldhama. Ten szczegół mechaniczny jest wart zrozumienia, ponieważ bezpośrednio wpływa na żywotność enkodera.

Sprzęgło Oldhama to trójczęściowe urządzenie mechaniczne, które przenosi obrót między dwoma wałami, które mogą nie być idealnie współosiowe. Dwa zewnętrzne dyski łączą się odpowiednio z wałem silnika i tarczą enkodera, podczas gdy środkowy pływający dysk z ortogonalnymi szczelinami na każdej powierzchni kompensuje zarówno przesunięcie równoległe, jak i niewielkie niedopasowanie kątowe między dwoma wałami. Ta kompensacja odbywa się bez przenoszenia sił niedopasowania na wewnętrzne łożyska enkodera.

Dlaczego to ma znaczenie? W konstrukcji pulsecodera serii α i αi, enkoder jest montowany z tyłu silnika i napędzany przez to sprzęgło. W całym okresie eksploatacji silnika, cykle termiczne, wstrząsy mechaniczne spowodowane nadmiernym wychyleniem osi i ogólne zużycie mogą wprowadzać niewielkie ilości bicia wału, które w przeciwnym razie obciążałyby łożyska enkodera asymetrycznie. Sprzęgło Oldhama stale absorbuje to niedopasowanie, znacznie zmniejszając naprężenia łożysk wewnątrz enkodera. Uszkodzone sprzęgła — które mogą pękać lub ulegać zużyciu po znacznym czasie pracy — są same w sobie udokumentowanym trybem awarii w systemach pulsecoderów αiA1000 i powinny być sprawdzane za każdym razem, gdy uzyskuje się dostęp do enkodera.

Zakres zastosowań: Maszyny CNC i roboty

A860-2000-T301 obejmuje dwa odrębne obszary zastosowań FANUC, co odzwierciedla szerokie przyjęcie platformy silników serwo αi.

Narzędzia maszynowe CNC — Centra obróbcze, centra tokarskie, maszyny typu mill-turn i systemy szlifierskie wykorzystujące sterowniki FANUC 0i, 16i, 18i, 21i, 30i, 31i i 32i ze sterownikami serii αi rutynowo posiadają ten pulsecoder na swoich osiach posuwu i pomocniczych. Rodziny silników αiS (standardowa bezwładność) i αiF (wysoka prędkość) w zakresie od 4/4000 do 40/4000 stanowią podstawową populację obrabiarek.

Roboty przemysłowe FANUC — Sterowniki robotów R-J3, R-J3iB, R-30iA i R-30iB w połączeniu z silnikami przegubowymi αi również wykorzystują A860-2000-T301. Na przegubach robotów zachowanie pozycji absolutnej jest szczególnie krytyczne — robot bez prawidłowych pozycji przegubów nie może bezpiecznie się poruszać, a procedura powrotu do punktu odniesienia w 6-osiowym ramieniu robota przemysłowego jest powolnym procesem zajmującym dużo miejsca, którego środowiska produkcyjne zdecydowanie wolą unikać. Absolutny pulsecoder całkowicie eliminuje to wymaganie w normalnej eksploatacji.

Zweryfikowany przykład ze społeczności specjalistów ds. części FANUC: silnik A06B-0243-B100 (silnik osi αiS 4/4000) posiada A860-2000-T301 jako pulsecoder określony fabrycznie. Podobna specyfikacja dotyczy szerszej rodziny silników αiS i αiF.

Kabel enkodera: Pozyskiwanie odpowiedniego towarzysza

A860-2000-T301 nie zawiera zintegrowanego kabla — korpus enkodera kończy się 10-pinowym złączem IP65, które przyjmuje oddzielny zespół kabla sygnałowego. Rodzina kabli określona przez FANUC dla tego enkodera obejmuje A660-2005-T505 (5 metrów, proste złącza) i A660-2005-T506 (alternatywna specyfikacja 5m), z dłuższymi wersjami dostępnymi w serii A660-2005 do 15 metrów.

Znaczenie stanu kabla w diagnostyce błędów enkodera nie może być przecenione. Awaria kabla sygnałowego enkodera — korozja złącza na końcu silnika lub wzmacniacza, przetarcie izolacji w punktach wejścia zarządzania kablami i przerwanie ciągłości ekranu — są udokumentowanymi częstymi przyczynami alarmów związanych z enkoderem w systemach FANUC αi. Przed uznaniem samego korpusu pulsecodera za uszkodzony, inspekcja i wymiana kabla sygnałowego jest zalecanym pierwszym krokiem diagnostycznym przez specjalistów CNC FANUC. Kabel jest osobnym, tańszym komponentem, a jego tryb awarii jest nieodróżnialny od awarii korpusu enkodera na poziomie alarmu.

Często zadawane pytania

P1: Jaka jest różnica między A860-2000-T301 a starszym A860-0370-V502 i czy można ich używać zamiennie?

Te dwa enkodery pochodzą z różnych generacji silników serwo FANUC i nie są wymienne. A860-0370-V502 (αA1000) został zaprojektowany dla silników i wzmacniaczy oryginalnej serii Alpha (α). A860-2000-T301 (αiA1000) jest jego następcą, zbudowanym dla serii Alpha i (αi) z poprawionym protokołem interfejsu szeregowego. Fizyczne wymiary montażowe mogą być podobne, ale interfejs elektryczny i protokół komunikacyjny różnią się między tymi dwiema generacjami. Włożenie A860-0370-V502 do systemu wzmacniacza serii αi spowoduje błąd komunikacji; wzmacniacz nie jest w stanie zdekodować danych szeregowych starszego enkodera. Zawsze należy potwierdzić, czy generacja enkodera pasuje do serii silnika i wzmacniacza przed złożeniem zamówienia.

P2: Jakie alarmy CNC wskazują na awarię enkodera A860-2000-T301 w sterownikach FANUC serii 0i i 30i?

Awarie pulsecodera w sterownikach FANUC 0i/16i/18i/30i należą do kategorii alarmów serwo. Najbardziej istotne to SV0300 (Alarm APC: Konieczność powrotu do pozycji odniesienia), który pojawia się po awarii baterii lub wymianie enkodera; SV0360 (Błąd komunikacji pulsecodera), wskazujący na problem z szeregowym łączem danych — kabel, złącze lub elektronika enkodera; oraz SV0368/SV0369 (Alarm sprzętowy pulsecodera), wskazujący na błąd wykryty w wewnętrznej autodiagnostyce enkodera. Alarm SV0362 (Alarm fazy pulsecodera) może wskazywać na degradację elementu optycznego. Przed wymianą korpusu enkodera należy zawsze sprawdzić i w razie potrzeby wymienić kabel sygnałowy enkodera, ponieważ awarie kabla generują identyczne prezentacje alarmów jak awarie korpusu enkodera i są znacznie częstsze.

P3: Czy wymiana A860-2000-T301 wymaga powrotu do punktu odniesienia po instalacji?

Tak, ale tylko raz. Po wymianie absolutnego pulsecodera, wewnętrzny licznik pozycji absolutnej enkodera rozpoczyna pracę od nowa — nie ma historii pozycji, w której znajdowała się oś. Sterownik CNC wygeneruje alarm APC (SV0300) żądający powrotu do punktu odniesienia. Po wykonaniu powrotu do punktu odniesienia — który ustala pozycję zerową osi — enkoder zapisuje dane pozycji absolutnej z podtrzymaniem bateryjnym, a normalne działanie absolutne jest wznawiane. Dalsze powroty do punktu odniesienia nie są potrzebne, chyba że bateria zostanie całkowicie rozładowana, enkoder zostanie ponownie wymieniony lub silnik zostanie odłączony od systemu napędowego na dłuższy okres, który wyczerpie baterię zapasową.

P4: Co to jest sprzęgło Oldhama i jak jego awaria wpływa na działanie enkodera?

Sprzęgło Oldhama to trójczęściowe, elastyczne sprzęgło mechaniczne, które łączy tylny wał silnika z tarczą pomiarową enkodera, kompensując niewielkie niedopasowanie wału bez przenoszenia sił niedopasowania na wewnętrzne łożyska enkodera. Gdy sprzęgło Oldhama ulegnie zużyciu lub pęknięciu — stan, który może rozwinąć się po wielu godzinach pracy, szczególnie w środowiskach z częstym szybkim przyspieszaniem i hamowaniem — enkoder może generować sporadyczne anomalie sygnału, nieregularne zliczanie pozycji lub zwiększony szum w sygnale sprzężenia zwrotnego prędkości. Objawy te mogą przypominać degradację elementu optycznego lub zakłócenia kablowe. Podczas każdej wymiany pulsecodera lub serwisu silnika, inspekcja i wymiana sprzęgła Oldhama wraz z korpusem enkodera jest uważana za dobrą praktykę przez specjalistów ds. konserwacji FANUC. Zestawy zamienne sprzęgieł są zazwyczaj dostępne jako osobne elementy serwisowe.

P5: Czy A860-2000-T301 jest kompatybilny z systemami robotów FANUC oprócz obrabiarek CNC?

Tak. A860-2000-T301 jest używany zarówno w zastosowaniach obrabiarek CNC, jak i robotów przemysłowych FANUC. Sterowniki robotów FANUC R-J3, R-J3iB, R-30iA i R-30iB wykorzystują silniki przegubowe serii αi z tym pulsecoderem jako urządzeniem sprzężenia zwrotnego. Funkcja zachowania pozycji absolutnej jest szczególnie ważna w zastosowaniach robotów — przegub robota bez prawidłowych danych pozycji absolutnej nie może wykonywać bezpiecznego ruchu, a odniesienie pozycji przegubów robota wymaga fizycznego przemieszczenia każdego przegubu do znacznika odniesienia, co jest czasochłonne i wymaga wolnej przestrzeni roboczej robota. Zachowanie pozycji absolutnej αiA1000 eliminuje tę procedurę w normalnych warunkach pracy. Podczas serwisu robotów obowiązują te same procedury konserwacji baterii, inspekcji kabli i wymiany enkodera, co w przypadku osi obrabiarek CNC.
