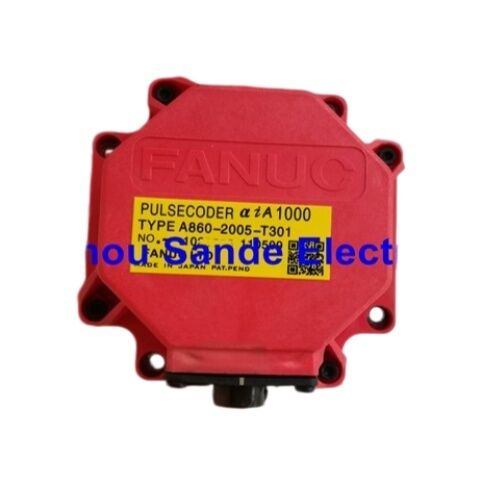

FANUC A860-2005-T301 Pulsecoder — Enkoder serwomotoru αiI1000 dla systemów CNC FANUC Alpha i

Marka: FANUC

Oznaczenie: Alpha i Incremental 1000 (αiI1000)

Numery części: A860-2005-T301 / A8602005T301 Złącze 10-pinowe

Wyprodukowano w Japonii | Dostępny

Element zamykający pętlę

Każdy system serwo z zamkniętą pętlą zależy od jednego poprawnie działającego elementu: dokładnego, ciągłego sprzężenia zwrotnego z wału silnika do sterownika. Silnik zapewnia siłę. Wzmacniacz zarządza prądem. Ale bez działającego enkodera raportującego rzeczywiste dane o pozycji w każdej chwili, żaden z tych elementów nie może wykonać swojej pracy. Polecenia pozycji pozostają niezweryfikowane. Profile prędkości pozostają niepotwierdzone. Oś działa w pętli otwartej — lub wcale.

FANUC A860-2005-T301 to pulsecoder typu αiI1000 instalowany w serwomotorach AC serii FANUC Alpha i, obejmujący szeroki zakres zastosowań w obrabiarkach i automatyce przemysłowej. Jest zamontowany wewnątrz tylnej osłony silnika, mechanicznie połączony z wałem wirnika i przesyła milion impulsów sprzężenia zwrotnego na obrót do wzmacniacza serwo przez interfejs złącza 10-pinowego. Wszystko, co kontroler CNC wie o położeniu osi i jej prędkości, przepływa przez ten element.

Gdy pulsecoder ulegnie awarii — a kody alarmowe sygnalizujące jego awarię należą do najbardziej zakłócających zdarzeń w środowisku produkcyjnym sterowanym przez FANUC — przywrócenie maszyny do pracy oznacza wymianę tej części na właściwą jednostkę, zainstalowaną poprawnie, precyzyjnie dopasowaną do etykiety silnika.

Identyfikacja części w skrócie

Dane pochodzą z opisu serwomotorów AC serii FANUC Alpha i, instrukcja B-65262EN.

Milion impulsów na obrót — co to oznacza w rzeczywistym środowisku CNC

Oznaczenie αiI1000 oznacza, że ten enkoder generuje dokładnie milion dyskretnych sygnałów sprzężenia zwrotnego na każdy pełny obrót wału silnika. Aby umieścić to w praktycznym kontekście: jeśli oś serwo napędza śrubę kulową o skoku 10 mm, jeden obrót silnika przesuwa oś o 10 mm. Milion zliczeń enkodera na tym 10-milimetrowym ruchu daje sterownikowi rozdzielczość pozycji 0,00001 mm — 10 nanometrów na zliczenie na wale silnika, przed uwzględnieniem jakiegokolwiek reduktora mechanicznego. W rzeczywistości osiągalna dokładność pozycjonowania maszyny zależy od wielu czynników poza samą rozdzielczością enkodera, ale sam enkoder nie jest elementem ograniczającym.

Rozdzielczość 1 000 000 ppr bezpośrednio wpływa na jakość sprzężenia zwrotnego prędkości przy niskich prędkościach i podczas precyzyjnych ruchów konturowych. Przy bardzo niskich posuwach — takich jak te używane do wykańczania, cięcia gwintów i synchronizowanego gwintowania — niska rozdzielczość enkodera powoduje falowanie prędkości, które objawia się jako nierówność powierzchni na gotowej części. Wysoka rozdzielczość eliminuje to falowanie u źródła, zapewniając pętli sterowania prędkością czyste, ciągłe dane do pracy, nawet gdy oś porusza się wolno.

Dlatego FANUC znormalizował tę rozdzielczość w szerokim zakresie rozmiarów silników Alpha i, zamiast rezerwować ją dla wariantów z wyższej półki. Spójna jakość sprzężenia zwrotnego w całym zakresie silników upraszcza zarządzanie parametrami CNC i zapewnia przewidywalność charakterystyk wydajności, niezależnie od tego, którą oś napędza dany rozmiar silnika.

Typ przyrostowy — różnica w działaniu, która ma znaczenie

W serii FANUC A860-2005 produkowane są dwa typy pulsecoderów: przyrostowy (ta jednostka, αiI) i absolutny (αiA, numer części A860-2000-T301). Oba osiągają tę samą rozdzielczość 1 000 000 ppr. Różnica w działaniu jest fundamentalna.

absolutny pulsecoder stale przechowuje i komunikuje pełny, wieloobrotowy adres pozycji. Bateria wzmacniacza serwo utrzymuje te dane o pozycji podczas okresów wyłączenia zasilania. Po włączeniu maszyny sterownik natychmiast zna absolutną pozycję każdej osi — nie jest wymagany żaden ruch, nie jest potrzebna pozycja referencyjna.

przyrostowy pulsecoder zlicza zmiany pozycji od odniesienia ustalonego po włączeniu zasilania. Nie ma pamięci pozycji absolutnej między cyklami zasilania. Po uruchomieniu maszyny każda oś wyposażona w enkoder przyrostowy musi wykonać powrót do pozycji referencyjnej (powrót do punktu zerowego), aby ustalić znaną pozycję początkową, zanim sterownik CNC będzie mógł wykonać programy. Jest to normalna, zaprojektowana procedura operacyjna — a nie ograniczenie ani stan awarii. Tak po prostu działają systemy przyrostowe.

Maszyny FANUC są konfigurowane podczas uruchomienia dla sprzężenia zwrotnego absolutnego lub przyrostowego na każdej osi, a parametry wzmacniacza serwo odzwierciedlają ten wybór. A860-2005-T301 to typ przyrostowy. Jeśli etykieta silnika pokazuje ten numer części, system działa ze sprzężeniem zwrotnym przyrostowym na tej osi. Wymienny enkoder musi być tego samego typu — zamiana pulsecodera absolutnego na osi skonfigurowanej jako przyrostowa spowoduje błędy uniemożliwiające działanie.

Jak potwierdzić, że jest to właściwa część przed zamówieniem

Najważniejszym krokiem przed zakupem zamiennego pulsecodera jest odczytanie numeru części z etykiety przymocowanej do enkodera znajdującego się aktualnie w silniku — nie z tabliczki znamionowej silnika, ale z własnej etykiety enkodera na zespole tylnej osłony.

Etykieta będzie zawierać jeden z numerów części serii A860. Jeśli jest tam napisane A860-2005-T301, ta oferta jest bezpośrednim zamiennikiem. Jeśli jest tam napisane A860-2000-T301 (typ absolutny), A860-2001-T301 (16 milionów ppr absolutny) lub jakikolwiek inny wariant, wymagana jest inna część. Pełny numer części — w tym prefiks, numer bazowy i sufiks — musi być dokładnie taki sam. Częściowe dopasowania w ramach serii nie są wymienne.

Ten krok weryfikacji zajmuje mniej niż minutę i eliminuje możliwość otrzymania właściwej marki i ogólnego typu, ale niewłaściwej specyfikacji dla konkretnej kombinacji silnika i wzmacniacza.

Alarmy enkodera — typowe wskaźniki awarii pulsecodera

Sterowniki CNC FANUC zgłaszają błędy związane z enkoderem za pomocą systemu alarmów serwo. Numeracja alarmów różni się w zależności od modelu sterownika (0i, 16i/18i/21i, 30i/31i/32i), ale typowe kategorie alarmów związane z awarią pulsecodera obejmują:

Alarmy SV (Servo) w zakresie serii 300 na FANUC 0i i powiązanych sterownikach, w szczególności te wskazujące na nieprawidłowość sygnału sprzężenia zwrotnego, błąd komunikacji między wzmacniaczem a enkoderem lub błąd zliczania w ścieżce sprzężenia zwrotnego. W systemach 30i/31i/32i odpowiednie alarmy pojawiają się w innych zakresach numeracji, ale opisują te same podstawowe warunki.

Alarmy te mogą być również spowodowane uszkodzonym kablem enkodera (kablem między CN2 na wzmacniaczu a złączem enkodera silnika) lub awarią obwodu interfejsu CN2 wzmacniacza serwo. Przed uznaniem pulsecodera za wadliwy, zweryfikuj kabel — sprawdź pod kątem uszkodzeń fizycznych, wygiętych pinów, luźnego osadzenia na którymkolwiek końcu złącza. Zamiana kabla na znany dobry egzemplarz jest najszybszym sposobem na wyizolowanie usterki do kabla lub enkodera. Jeśli alarm podąża za silnikiem niezależnie od użytego kabla, pulsecoder jest prawdopodobnie uszkodzonym elementem.

Seria pulsecoderów FANUC Alpha i — kontekst dla tej części

A860-2005-T301 należy do rodziny pulsecoderów, które mają ten sam format montażu fizycznego, ale różnią się typem sprzężenia zwrotnego i rozdzielczością. Zrozumienie serii zapobiega błędom zamówienia:

A860-2000-T301 i A860-2005-T301 wyglądają podobnie z zewnątrz i mają tę samą rozdzielczość — nie są wymienne. A860-2001-T301 to zupełnie inny produkt o 16-krotnie wyższej rozdzielczości. A860-2010-T301 jest używany w zupełnie innych kontekstach zastosowań.

Przegląd instalacji — kluczowe punkty procedury

A860-2005-T301 jest wymieniany przy użyciu tej samej procedury udokumentowanej dla całej gamy silników FANUC Alpha i:

Cztery śruby z gniazdem sześciokątnym M4 mocują pulsecoder do osłony silnika. Te cztery śruby są usuwane; śruby M3 umieszczone obok każdej śruby M4 są elementami mocującymi zespół silnika, których nie należy dotykać podczas tej procedury. Poluzowanie śrub M3 narusza wewnętrzny zespół silnika i powoduje dodatkowe uszkodzenia.

Pulsecoder jest usuwany wraz ze sprzęgłem Oldhama. Nowe sprzęgło powinno być zainstalowane razem z nowym enkoderem — sprzęgło jest niedrogie, a zainstalowanie zużytego sprzęgła pod nowym enkoderem przenosi istniejące naprężenia spowodowane niewspółosiowością na jednostkę zamienną od pierwszej chwili pracy.

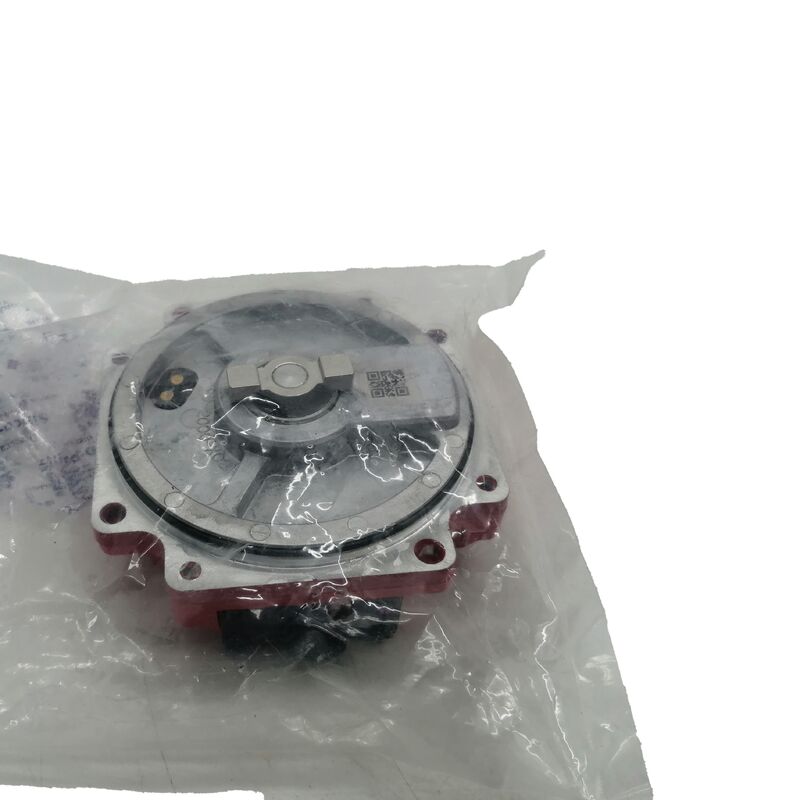

Nowy pulsecoder jest wkładany do momentu pełnego osadzenia się O-ringu w rowku między kieszenią silnika a korpusem enkodera. O-ring nie może być ściśnięty ani złapany poza swoim miejscem — przesunięty O-ring powoduje nieszczelność osłony silnika. Cztery śruby M4 są ponownie wkręcane i dokręcane.

Zarówno pulsecoder, jak i sprzęgło Oldhama są precyzyjnymi elementami wrażliwymi na wstrząsy fizyczne i zanieczyszczenia. Przechowuj je w opakowaniu do momentu instalacji i obchodź się z nimi bez uderzeń lub narażania na wióry tnące lub chłodziwo.

Świadomość podróbek

Części FANUC — zwłaszcza popularne enkodery i wzmacniacze — są aktywnie podrabiane. Nieoryginalne pulsecodery zazwyczaj generują trwałe kody alarmowe, których nie można usunąć, lub działają okresowo, zanim ulegną awarii w krótkim okresie eksploatacji. Podrabiane jednostki są dystrybuowane przez niezweryfikowane kanały i często są oznaczone wyglądającymi na autentyczne oznaczeniami i numerami części FANUC. Praktyczną ochroną jest zaopatrywanie się u dostawców posiadających weryfikowalne, udokumentowane zapasy. Oryginalna produkcja FANUC jest potwierdzana oznaczeniami pochodzenia z Japonii oraz spójnym formatowaniem numeru seryjnego i kodu daty FANUC na etykiecie enkodera. Jeśli istnieje jakiekolwiek wątpliwość co do autentyczności po otrzymaniu jednostki, porównaj szczegóły etykiety i konstrukcję obudowy z znanymi autentycznymi przykładami przed instalacją.

FAQ

P1: Moja maszyna pokazuje alarm FANUC SV na jednej osi, ale silnik działa dobrze na innym teście. Skąd mam wiedzieć, czy pulsecoder jest uszkodzony, czy to kabel enkodera?

Jest to częsta sytuacja diagnostyczna, a kabel jest właściwym miejscem do rozpoczęcia, ponieważ jest szybszy do wymiany i tańszy niż pulsecoder. Jeśli masz dwie osie używające tego samego typu kabla, tymczasowo podłącz silnik podejrzanej osi do kabla enkodera działającej osi (zachowując okablowanie zasilające na właściwej osi). Jeśli alarm ustąpi lub podąży za kablem do innej osi, winny jest kabel. Jeśli alarm pozostaje z silnikiem niezależnie od podłączonego kabla, pulsecoder jest prawdopodobną awarią. Drugą metodą potwierdzenia jest podłączenie podejrzanego silnika do znanego dobrego wzmacniacza na stanowisku testowym lub zapasowej osi — jeśli ten sam alarm pojawi się natychmiast z innym wzmacniaczem i kablem, enkoder jest przyczyną. Nie zakładaj, że pulsecoder jest uszkodzony, dopóki kabel nie zostanie wyeliminowany.

P2: Po wymianie A860-2005-T301 maszyna wymaga powrotu do pozycji referencyjnej za każdym razem, gdy jest włączana. Czy jest to normalne, czy coś poszło nie tak podczas instalacji?

Jest to całkowicie normalne zachowanie dla systemu enkodera przyrostowego i nie ma nic wspólnego z jakością instalacji. Pulsecoder typu αiI1000 nie przechowuje pozycji absolutnej między cyklami zasilania — jest to podstawowa cecha konstrukcji przyrostowej. Za każdym razem, gdy maszyna jest włączana, system serwo nie ma zapisanej wiedzy o położeniu osi. Powrót do pozycji referencyjnej ustala tę wiedzę, przesuwając oś do znanej mechanicznej pozycji referencyjnej, po czym sterownik śledzi pozycję przyrostowo od tego punktu początkowego przez resztę sesji. Jest to standardowa procedura operacyjna dla wszystkich maszyn FANUC wykorzystujących sprzężenie zwrotne przyrostowe. Jeśli maszyna, która wcześniej używała pulsecodera absolutnego (typ αiA), wymaga teraz powrotu do pozycji referencyjnej po otrzymaniu zamiennika przyrostowego, oznaczałoby to zainstalowanie niewłaściwego typu enkodera — ale jeśli A860-2005-T301 zawsze był enkoderem na tej osi, wymóg powrotu do pozycji referencyjnej istniał również przed wymianą.

P3: Czy A860-2005-T301 jest kompatybilny ze sterownikami robotów FANUC, takimi jak R-30iB lub R-30iA, czy jest przeznaczony wyłącznie do serwomotorów obrabiarek CNC?

A860-2005-T301 jest głównie związany z serwomotorami AC serii FANUC Alpha i używanymi w zastosowaniach obrabiarek CNC, gdzie jest montowany w silniku podczas produkcji. Systemy robotów FANUC wykorzystują własne rodziny serwomotorów i enkoderów, które różnią się od serii Alpha i obrabiarek zarówno pod względem mechanicznym, jak i protokołu enkodera. Chociaż mogą istnieć specyficzne konfiguracje serwomotorów robotów wykorzystujące identyczny lub podobny sprzęt pulsecodera, wymiana komponentów enkodera robota powinna być potwierdzona na podstawie numeru części z etykiety konkretnego silnika robota i dokumentacji sterownika robota, a nie zakładana na podstawie kompatybilności z zastosowaniami CNC. W przypadku konserwacji obrabiarek CNC — VMC, HMC, centrów tokarskich i podobnego sprzętu wykorzystującego serwomotory serii Alpha i — A860-2005-T301 jest potwierdzoną odpowiednią częścią, jeśli etykieta silnika pasuje.

P4: Co to jest sprzęgło Oldhama i czy zawsze trzeba je wymieniać podczas wymiany pulsecodera?

Sprzęgło Oldhama to trójczęściowe sprzęgło elastyczne, które znajduje się między wałem silnika a wejściem pulsecodera. Środkowa część ma gniazda napędowe po obu stronach, które zazębiają się z odpowiednimi elementami napędowymi na piaście wału silnika i tarczy wejściowej pulsecodera. Takie rozwiązanie przenosi obrót z wału silnika na enkoder, jednocześnie tolerując niewielkie ilości niewspółosiowości osiowej i kątowej, które zawsze występują w pewnym stopniu w rzeczywistych zespołach silnika. Bez sprzęgła Oldhama, jakiekolwiek niewspółosiowość powodowałaby ciągłe naprężenia zginające i promieniowe na wewnętrzne łożysko i zespół optyczny pulsecodera podczas pracy, prowadząc do przedwczesnej awarii enkodera. Własna dokumentacja serwisowa FANUC zaleca instalację nowego sprzęgła razem z nowym pulsecoderem. Sprzęgło ma ograniczoną żywotność i rozwija zużycie na swoich gniazdach napędowych po długotrwałej pracy. Ponowne użycie starego sprzęgła pod nowym enkoderem oznacza, że nowy enkoder dziedziczy niewspółosiowość spowodowaną zużyciem starego sprzęgła od pierwszej godziny pracy. Sprzęgło jest tanim elementem w porównaniu do enkodera — jednoczesna jego wymiana jest prawidłową procedurą.

P5: Czy mogę samodzielnie kupić sam pulsecoder i zainstalować go w silniku, czy wymiana zazwyczaj wymaga technika serwisowego FANUC?

Procedura wymiany pulsecodera jest udokumentowana w instrukcjach obsługi serwomotorów FANUC i jest rutynowo wykonywana przez wewnętrznych inżynierów utrzymania ruchu u użytkowników obrabiarek na całym świecie bez udziału serwisu FANUC. Procedura fizyczna obejmuje usunięcie czterech śrub M4, wyjęcie starego enkodera i sprzęgła, włożenie nowego enkodera i sprzęgła we właściwej orientacji, prawidłowe osadzenie O-ringu i ponowne wkręcenie śrub. Nie są wymagane żadne specjalistyczne narzędzia poza standardowymi kluczami sześciokątnymi. Kluczowe elementy to: prawidłowa identyfikacja śrub (śruby M4 do usunięcia w porównaniu do śrub M3, których nie należy dotykać), prawidłowe osadzenie O-ringu, obchodzenie się bez wstrząsów lub zanieczyszczeń, a po wymianie — wykonanie procedury powrotu do pozycji referencyjnej maszyny w celu ponownego ustalenia odniesienia pozycji osi. To, co zazwyczaj wymaga zaangażowania serwisu fabrycznego, to sytuacja, gdy wymiana nie rozwiązuje alarmu, co sugeruje głębszą usterkę wzmacniacza lub okablowania, która wymaga sprzętu diagnostycznego do wyizolowania. W przypadku prostej wymiany enkodera, gdy pulsecoder został potwierdzony jako wadliwy, procedura jest w zasięgu każdego kompetentnego technika utrzymania ruchu zaznajomionego z maszyną.
