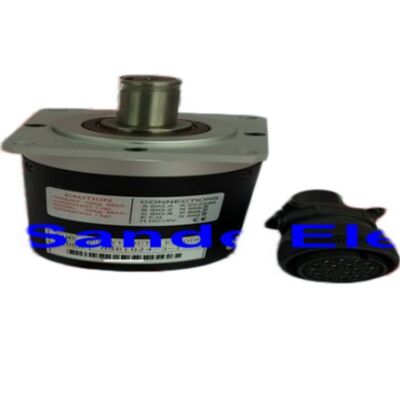

Mitsubishi Electric OSE1024-3-15-8 Enkoder Optyczny z Wałem — Informacja zwrotna wrzeciona CNC, 1024 P/R

Marka: Mitsubishi Electric / Nemicon (Nidec-Nemicon)

Typ: Przyrostowy enkoder optyczny z wałem

Numery części: OSE1024-3-15-8 | 0SE1024-3-15-8 | OSE-1024-3-15-8

Stan: Nowy

Dostępność: W magazynie — Szybka wysyłka na cały świat

Enkoder, który utrzymuje wrzeciona CNC w ryzach

Informacja zwrotna wrzeciona nie jest czymś spektakularnym — dopóki się nie zepsuje. Gdy enkoder optyczny zaczyna wysyłać błędne sygnały na wrzecionie CNC, cała maszyna przestaje być użyteczna: gwintowanie na sztywno staje się zawodne, cykle gwintowania generują błędy, a pozycjonowanie osi C dryfuje poza tolerancję. Maszyna jest sprawna fizycznie. Sterowanie jest sprawne. Ale bez czystego, dokładnego sygnału pozycji powracającego z wrzeciona, nic z tego nie ma znaczenia.

Sufiks Mitsubishi Electric OSE1024-3-15-8 to enkoder optyczny z wałem, na którym systemy CNC Mitsubishi — i maszyny Mazak zbudowane wokół nich — polegają w zakresie informacji zwrotnej wrzeciona. Jest to przyrostowy enkoder obrotowy generujący 1024 impulsy na obrót, zaprojektowany do bezpośredniego montażu na wale wrzeciona i dostarczania spójnych sygnałów faz A, B i Z do sterowania CNC w warunkach ciągłej obróbki.

Jeśli ścigasz błędy enkodera w centrum obróbczym, tokarko lub centrum tokarskim sterowanym przez Mitsubishi, jest to prawdopodobnie część, której potrzebujesz.

Specyfikacje produktu

Specyfikacje pochodzą z danych produktu Nemicon / Nidec-Nemicon i zostały zweryfikowane w dokumentacji krzyżowej.

Jak działa ten enkoder — i dlaczego 1024 P/R ma znaczenie dla CNC

Enkodery przyrostowe generują serię impulsów w miarę obracania się wału. OSE1024-3-15-8 generuje 1024 równomiernie rozmieszczone impulsy na pełny obrót na kanałach A i B. Te dwa kanały są przesunięte względem siebie o 90 stopni — konfiguracja zwana wyjściem kwadraturowym — co pozwala sterowaniu na jednoczesne określenie prędkości i kierunku obrotu.

Trzecie wyjście, faza Z (impuls indeksu), uruchamia się dokładnie raz na obrót w ustalonej pozycji kątowej. W ten sposób sterowanie CNC odnajduje punkt odniesienia wrzeciona po cyklu zasilania i dzięki temu funkcje takie jak gwintowanie na sztywno i gwintowanie jednopunktowe działają niezawodnie. Bez czystego impulsu Z wrzeciono nie może nawiązać spójnej relacji fazowej ze sterowaniem — a te operacje zawodzą.

Przy 1024 impulsach na obrót system sterowania otrzymuje aktualizacje pozycji 1024 razy na każdy obrót wrzeciona. Przekłada się to na rozdzielczość kątową 0,352 stopnia na impuls — wystarczająco precyzyjną dla wymagań synchronizacji nowoczesnego sterowania wrzecionem CNC.

Gdzie używany jest ten enkoder

OSE1024-3-15-8 był określony jako oryginalne wyposażenie obrabiarek CNC z systemami CNC Mitsubishi i jest szeroko stosowany w zainstalowanej bazie maszyn maszyn Mazak typu centrum obróbczego pionowego i poziomego, centrów tokarskich i maszyn wielozadaniowych wyposażonych w sterowanie Mitsubishi.

Główne zastosowania obejmują:

Gwintowanie na sztywno — Najbardziej wymagające zastosowanie enkodera wrzeciona. Sterowanie musi precyzyjnie synchronizować obrót wrzeciona z ruchem posuwu osi Z w każdym cyklu gwintowania. Pogorszony sygnał enkodera powoduje łamanie się gwintowników, błędy gwintowania lub błędy śledzenia osi. Jest to zazwyczaj pierwszy objaw, który zauważają operatorzy, gdy OSE1024-3-15-8 zaczyna zawodzić.

Pozycjonowanie osi C — W centrach tokarskich z narzędziami napędzanymi wrzeciono działa jako oś obrotowa C do operacji frezowania, wiercenia i wiercenia poprzecznego. Dokładne pozycjonowanie zależy całkowicie od zdolności enkodera do dostarczania spójnych liczby impulsów i niezawodnego sygnału referencyjnego fazy Z.

Synchronizacja gwintowania i toczenia — Gwintowanie jednopunktowe na tokarce wymaga, aby narzędzie wchodziło w tę samą ścieżkę helikalną przy każdym przejściu. Enkoder wrzeciona zapewnia synchronizację pozycji, która to umożliwia.

Monitorowanie prędkości wrzeciona — Oprócz pozycjonowania sterowanie wykorzystuje informację zwrotną z enkodera do monitorowania i regulacji rzeczywistej prędkości wrzeciona w stosunku do wartości zadanej — kluczowe dla kontroli prędkości powierzchniowej w trybie toczenia ze stałą prędkością powierzchniową.

Krzyżowe odniesienie i kompatybilność

OSE1024-3-15 jest potwierdzony jako kompatybilny z kilkoma równoważnymi odniesieniami, w tym Tamagawa Seiki RFH1024-22-IM-68A, SANSEI OSE-1024-3-15, SANSEI NE-1024-2MDa i wariantami Tamagawa TS1508.

To krzyżowe odniesienie jest przydatne dla zakładów, które napotkały OSE1024-3-15-8 wymieniony pod różnymi katalogami dostawców. Podstawowe specyfikacje — 1024 P/R, 5V DC, 3-kanałowe wyjście przyrostowe, wał 5/8 cala — pozostają spójne we wszystkich tych równoważnych odniesieniach.

Podczas zakupu zamiennika, przed złożeniem zamówienia należy zweryfikować średnicę wału, liczbę pinów złącza i typ wyjścia w stosunku do oryginalnej specyfikacji maszyny. Odniesienia krzyżowe są w większości przypadków funkcjonalnie równoważne, ale w razie wątpliwości należy potwierdzić z dokumentacją serwisową.

Typowe oznaki awarii — Kiedy czas na wymianę

OSE1024-3-15-8 to precyzyjne urządzenie optyczne, którego żywotność zależy w dużej mierze od warunków środowiskowych: ciepło, zanieczyszczenia, wibracje i wiek przyczyniają się do degradacji. Oto najczęstsze sygnały ostrzegawcze, że enkoder zbliża się do awarii:

Błędy gwintowania na sztywno lub łamanie się gwintowników — Sterowanie nie jest w stanie utrzymać synchronizacji wrzeciona z posuwem, gdy impulsy enkodera są niespójne lub zanikają.

Błędy orientacji wrzeciona — Maszyna zatrzymuje się podczas cykli orientacji lub wrzeciono wielokrotnie przekracza docelową pozycję. Zazwyczaj wskazuje to na pogorszony lub zaszumiony sygnał fazy Z.

Kody alarmowe na sterowaniu CNC — Systemy CNC Mitsubishi generują specyficzne alarmy związane z enkoderem wrzeciona, gdy sygnały sprzężenia zwrotnego wykraczają poza oczekiwane parametry. Kody alarmowe związane z odchyleniem sprzężenia zwrotnego wrzeciona lub błędami komunikacji enkodera są bezpośrednim wskaźnikiem.

Sporadyczne błędy gwintowania — Okazjonalne, ale nie stałe błędy skoku gwintu podczas toczenia jednopunktowego, szczególnie przy niższych prędkościach wrzeciona, gdzie integralność sygnału jest kluczowa.

Nieregularny odczyt prędkości wrzeciona — Odczyt prędkości wrzeciona przez sterowanie fluktuuje lub pokazuje nieprawdopodobne wartości nawet przy stabilnych prędkościach zadanych.

Jeśli którykolwiek z tych objawów pojawi się na maszynie korzystającej z tego enkodera, wymiana OSE1024-3-15-8 jest standardowym pierwszym krokiem przed przeprowadzeniem bardziej rozbudowanej diagnostyki.

Uwaga dotycząca pozyskiwania i dostępności

OSE-1024-3-15-8 jest wycofany z produkcji przez pierwotnego producenta. Dostępne na rynku zapasy pochodzą głównie z kanałów nadwyżek przemysłowych i specjalistycznych dostawców części CNC, którzy utrzymują zapasy dla dużej bazy zainstalowanych maszyn sterowanych przez Mitsubishi, nadal będących w aktywnej produkcji na całym świecie.

Jednostki dostępne u renomowanych dostawców nadwyżek są zazwyczaj testowane przed sprzedażą i objęte okresem gwarancji — praktyczna i opłacalna alternatywa dla zamiennika OEM, który może już nie być dostępny w standardowych kanałach dystrybucji.

Przy zamawianiu należy potwierdzić pełny numer części, w tym sufiks -8, który oznacza konfigurację złącza 8-pinowego. W rodzinie OSE1024-3-15 istnieją warianty z innymi oznaczeniami złączy (takimi jak -68 lub -68-8) i mogą one nie być bezpośrednim zamiennikiem bez weryfikacji okablowania złącza maszyny.

Szybkie podsumowanie

OSE1024-3-15-8 w skrócie: Przyrostowy enkoder optyczny 1024 P/R, 5V DC, wał 5/8", złącze 8-pinowe, prędkość znamionowa 800 obr./min, wyjście kwadraturowe A/B/Z. Zaprojektowany do informacji zwrotnej wrzeciona CNC w centrach obróbczych sterowanych przez Mitsubishi i maszynach Mazak. Wycofana część OEM — dostępny zapas magazynowy do konserwacji i wymiany.

FAQ

P1: Do jakich maszyn i sterowań CNC przeznaczony jest OSE1024-3-15-8?

OSE1024-3-15-8 to enkoder wrzeciona używany w obrabiarkach CNC wyposażonych w systemy CNC Mitsubishi, w tym sterowania serii M50, M60, M64, M500, M700 i pokrewnych. Jest on oryginalnym wyposażeniem szerokiej gamy maszyn Mazak typu centra obróbcze i centra tokarskie zbudowane ze sterowaniem Mitsubishi — szczególnie modele produkowane od końca lat 80. do lat 2000. Jeśli Twoja maszyna Mazak lub sterowana przez Mitsubishi generuje alarmy enkodera wrzeciona lub doświadcza awarii gwintowania na sztywno, ten enkoder jest głównym celem diagnostycznym.

P2: Co oznacza "-8" na końcu numeru części i czy ma to znaczenie?

Sufiks -8 oznacza konfigurację złącza 8-pinowego w tym enkoderze. W rodzinie produktów OSE1024-3-15 istnieją różne warianty złączy — najczęściej -68 (inna konfiguracja wielopinowa) i -8. Nie są one wymienne bez przeprogramowania kabla enkodera maszyny. Zawsze przed złożeniem zamówienia należy potwierdzić, że pełny numer części, w tym sufiks, odpowiada enkoderowi zainstalowanemu w maszynie. Jeśli wymieniasz uszkodzoną jednostkę, najbezpieczniejszym podejściem jest dokładne dopasowanie kompletnego numeru części, tak jak jest on widoczny na etykiecie enkodera.

P3: Czy mogę użyć Tamagawa TS1508 lub SANSEI NE-1024-2MDa jako bezpośredniego zamiennika dla OSE1024-3-15-8?

Jednostki te są potwierdzonymi funkcjonalnymi odpowiednikami pod względem rozdzielczości, napięcia i typu wyjścia — wszystkie generują 1024 P/R przy 5V DC z wyjściem kwadraturowym A, B, Z. Jednakże, fizyczny układ pinów złącza i kompatybilność kabla muszą zostać zweryfikowane przed zastąpieniem jednego drugim. Odniesienia krzyżowe są technicznie równoważne na poziomie sygnału, ale różnice w okablowaniu złączy między wariantami mogą wymagać adaptacji. W razie wątpliwości przed wymianą na część zamienną należy skonsultować schemat okablowania dla konkretnego modelu maszyny.

P4: Skąd mam wiedzieć, czy mój enkoder wrzeciona uległ awarii, w przeciwieństwie do kabla enkodera lub karty sterowania CNC?

Przydatna sekwencja polowa: najpierw sprawdź kabel enkodera pod kątem uszkodzeń fizycznych, wygiętych pinów, zanieczyszczeń na złączu lub przerwanej osłony — awarie kabli są częste i łatwiejsze do naprawienia niż wymiana enkodera. Następnie sprawdź historię alarmów na sterowaniu CNC, aby zidentyfikować konkretny kod błędu. Alarmy CNC Mitsubishi rozróżniają błędy enkodera na poziomie sygnału od błędów komunikacji lub zasilania. Jeśli alarm powtarza się po ponownym podłączeniu kabla, a maszyna wykazuje błędy gwintowania na sztywno lub awarie orientacji wrzeciona, sam enkoder jest najbardziej prawdopodobną przyczyną. Testowanie z znanym dobrym zamiennym enkoderem jest ostatecznym krokiem potwierdzającym.

P5: Czy ten enkoder jest dostępny jako nowy w pudełku, czy tylko jako jednostka po regeneracji?

OSE1024-3-15-8 został wycofany z produkcji przez Mitsubishi Electric, co oznacza, że nie jest już produkowany ani dostępny w standardowych kanałach dystrybucji OEM. Jednostki dostępne obecnie na rynku to albo nowe zapasy magazynowe (NOS) — nieużywane jednostki z oryginalnych serii produkcyjnych przechowywane w magazynie — albo profesjonalnie odnowione jednostki, które zostały wyczyszczone, przetestowane i sprawdzone przed odsprzedażą. Oba są legalnymi opcjami dla konserwacji CNC; nowe zapasy magazynowe są preferowane, gdy są dostępne, ale w pełni przetestowana jednostka po regeneracji od renomowanego dostawcy jest rozsądną alternatywą popartą gwarancją serwisową. Przed zakupem należy potwierdzić proces testowania i warunki gwarancji dostawcy.
