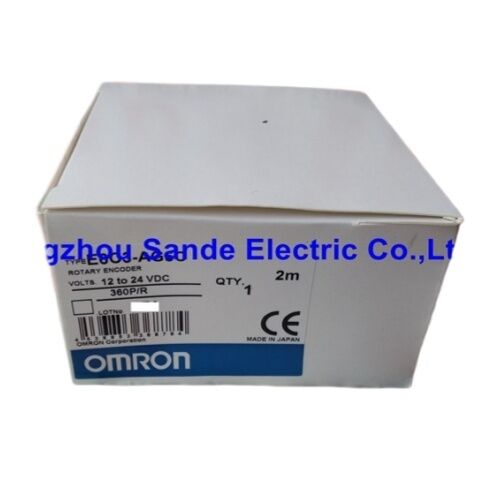

Omron E6C3-AG5C 360P/R Enkoder obrotowy absolutny — 9-bitowy kod Graya, IP65, 50 mm, NPN z otwartym kolektorem

Marka: OMRON

Seria: E6C3-A

Numer części: E6C3-AG5C 360P/R / E6C3AG5C

Absolutny | NPN z otwartym kolektorem | Kod Graya | IP65 | W magazynie

Zbudowany do pracy w terenie, nie w laboratorium

Przemysłowe enkodery pracują w środowiskach, które w ciągu tygodni unieruchomiłyby słabsze instrumenty — mgła chłodziwa, opary oleju tnącego, wibracje przenoszone przez stalowe ramy maszyn, wahania temperatury od zimnego porannego rozruchu do stałego ciepła produkcyjnego. Omron E6C3-AG5C został zaprojektowany z myślą o tych właśnie warunkach. Jego aluminiowa obudowa o stopniu ochrony IP65, uszczelniony system łożysk i wał ze stali nierdzewnej SUS303 nie są przypadkowymi cechami. Są one powodem, dla którego ta rodzina enkoderów od dziesięcioleci jest domyślnym wyborem dla producentów maszyn i inżynierów utrzymania ruchu, którzy wymagają absolutnego sprzężenia zwrotnego pozycji w rzeczywistych środowiskach przemysłowych.

Wariant rozdzielczości 360 P/R — ten produkt — zapewnia 9-bitowe dane pozycji absolutnej w jednym pełnym obrocie wału, z wyjściem ustrukturyzowanym w kodzie Graya, aby wyeliminować błędy przejścia jednego bitu, które kodowanie binarne wprowadziłoby na granicach pozycji. Każda kombinacja stanów wyjściowych odpowiada dokładnie jednej pozycji kątowej w zakresie 360°. Po włączeniu zasilania lub po nieoczekiwanym zatrzymaniu, sterownik odczytuje bieżące wyjście enkodera i natychmiast zna pozycję wału, bez żadnej procedury powrotu do pozycji zerowej ani sekwencji powrotu do punktu odniesienia.

Specyfikacje techniczne

Dane pochodzą z dokumentacji produktu serii Omron E6C3-A.

360 Pozycji. Jeden kompletny obraz.

Wybór rozdzielczości dla enkodera absolutnego zawsze stanowi kompromis — między ziarnistością kątową, której faktycznie wymaga aplikacja, a liczbą przewodów wyjściowych, które odbiorczy sterownik może praktycznie obsłużyć.

Wartość 360 P/R oznacza, że enkoder dzieli jeden pełny obrót mechaniczny na 360 dyskretnych, unikalnie adresowalnych pozycji. Przy rozdzielczości 9-bitowej daje to 512 dostępnych kodów, z których 360 jest przypisanych do pozycji kątowych rozmieszczonych dokładnie co 1° w całym zakresie obrotu wału. W przypadku aplikacji, w których pozycja jest wyrażana naturalnie w stopniach — stoły obrotowe, mechanizmy indeksujące, systemy napędzane krzywkami, śledzenie kąta przenośnika — ta rozdzielczość odpowiada bezpośrednio jednostce, w której myślą operator i programista. Jeden impuls enkodera odpowiada jednemu stopniowi obrotu wału. Brak współczynnika konwersji, brak przybliżeń.

Podczas gdy warianty o wyższej rozdzielczości, takie jak model 1024 P/R, oferują drobniejszą ziarnistość kątową (około 0,35° na impuls), wariant 360 P/R upraszcza logikę programowania i projektowanie interfejsu sterownika w systemach, gdzie rozdzielczość co stopień jest wystarczająca. Oba mają tę samą obudowę 50 mm, ochronę IP65 i strukturę wyjścia w kodzie Graya — wybór rozdzielczości jest wyłącznie funkcją potrzeb aplikacji.

Wyjście w kodzie Graya — dlaczego ma znaczenie w enkoderach absolutnych

Większość inżynierów pracujących z enkoderami absolutnymi zna tę nazwę, ale warto przypomnieć, dlaczego kod Graya jest tu określony zamiast standardowego kodu binarnego.

W czystym kodzie binarnym przejścia między sąsiednimi impulsami mogą wymagać jednoczesnej zmiany wielu bitów. Na przykład przejście z dziesiętnego 7 (binarne 0111) do dziesiętnego 8 (binarne 1000) wymaga jednoczesnej zmiany wszystkich czterech bitów. W praktyce bity w rzeczywistym sygnale nigdy nie przechodzą w dokładnie tym samym momencie — jeden wyprzedza nieznacznie, inne podążają. W tym krótkim interwale wyjście enkodera przechodzi przez stany pośrednie, które odpowiadają całkowicie nieprawidłowym wartościom pozycji. W przypadku systemu odczytującego enkoder w momencie przejścia, wynikiem może być duży, fałszywy błąd pozycji.

Kod Graya eliminuje ten problem, zapewniając, że sąsiednie wartości pozycji zawsze różnią się dokładnie jednym bitem. Każde przejście — niezależnie od prędkości wału lub czasu odczytu — przechodzi tylko przez jeden niezdefiniowany stan. Wynikiem są czyste, niezawodne dane pozycji, nawet gdy sterownik próbkuje wyjście podczas ruchu wału. W przypadku enkoderów absolutnych w aplikacjach sterowania ruchem, kod Graya nie jest luksusową specyfikacją; jest to odpowiedni wybór wszędzie tam, gdzie dane pozycji trafiają do aktywnych decyzji sterujących.

IP65 vs IP50 — powód istnienia E6C3-A

Zrozumienie miejsca E6C3-AG5C w ofercie enkoderów Omron wymaga prostego porównania z jego bardziej ekonomicznym odpowiednikiem, serią E6CP-A.

E6CP-A ma stopień ochrony IP50 — chroniony przed pyłem, ale bez testowanej ochrony przed kontaktem z wodą lub olejem. Jego plastikowa obudowa dobrze nadaje się do zastosowań o lekkim obciążeniu w chronionych obudowach, sterowania kątem montowanym na panelu lub w środowiskach, gdzie zanieczyszczenie płynami nie stanowi realnego problemu. Jest to opłacalny wybór w ramach odpowiednich granic zastosowania.

E6C3-AG5C przewyższa pod każdym względem konstrukcyjnym. Aluminiowa obudowa zastępuje plastik. Stopień ochrony IP65 — testowany pod kątem ochrony przed strumieniami wody pod niskim ciśnieniem z dowolnego kierunku — odzwierciedla dodanie uszczelnionych łożysk i ulepszone uszczelnienie w punkcie wejścia wału. Wał ze stali nierdzewnej SUS303 jest odporny na korozyjne działanie płynów tnących, które z czasem degradują standardowy wał stalowy. Maksymalne obciążenie promieniowe wzrasta do 80 N, co pozwala na bardziej wymagające układy sprzęgania.

W przypadku obrabiarek, automatycznego sprzętu montażowego, maszyn do przetwórstwa żywności lub jakichkolwiek zastosowań, w których ciecze, mgła olejowa lub ciężkie zanieczyszczenia cząsteczkowe są częścią normalnego środowiska pracy, specyfikacja konstrukcyjna E6C3-A zapewnia długoterminową niezawodną pracę.

Łączność i kompatybilne akcesoria

E6C3-AG5C 360P/R jest dostarczany z 1-metrowym, wstępnie okablowanym kablem zakończonym gołymi przewodami. Dostępna jest również wersja z 2-metrowym kablem tego samego modelu 360 P/R jako standardowy produkt magazynowy — należy określić długość kabla na końcu numeru modelu podczas zamawiania.

Ważna uwaga dotycząca kompatybilności z pozycjonerem krzywkowym H8PS: E6C3-AG5C (wersja z gołymi przewodami) nie jest bezpośrednio podłączalny do pozycjonera krzywkowego Omron H8PS. Aby połączyć się z H8PS, wymagana jest wersja z konektorem — E6C3-AG5C-C —. Sufiks -C oznacza wstępnie zmontowane złącze zaprojektowane specjalnie do integracji z H8PS. Rozdzielczości 360 P/R i 720 P/R dla wersji -C są dostępne w standardowej długości kabla 2 metry.

Dostępne akcesoria:

• E69-FCA04 — Akcesorium montażowe kołnierza (uchwyt montażowy serwo E69-2 jest dostarczany z kołnierzem E69-FCA04)
• E69-2 — Uchwyt montażowy serwo
• E69-DF5 — Kabel przedłużający, 5 m (dotyczy modelu z konektorem E6C3-AG5C-C)
• Kable przedłużające są również dostępne w długościach 15 m i 98 m do instalacji zdalnych

Przegląd okablowania

E6C3-AG5C wykorzystuje wyjścia NPN z otwartym kolektorem. Każdy bit wyjściowy reprezentuje jeden bit pozycji w 9-bitowym słowie kodu Graya. Liczba aktywnych przewodów wyjściowych odpowiada rozdzielczości: model 9-bitowy (360 P/R) wykorzystuje 9 linii danych wyjściowych plus zasilanie i masę.

W konfiguracji NPN z otwartym kolektorem tranzystor wyjściowy ściąga linię wyjściową do niskiego poziomu (w kierunku 0 V), gdy jest aktywny. Odbiorczy sterownik lub wejście PLC musi dostarczyć napięcie podciągające przez własne obwody wejściowe, lub należy zapewnić zewnętrzną sieć rezystorów podciągających, jeśli obwód wejściowy nie zawiera wewnętrznych podciągnięć. Maksymalne napięcie przyłożone do wyjścia wynosi 30 VDC; maksymalny prąd obciążenia wynosi 35 mA na wyjście. W zestawie kablowym znajduje się przewód ekranujący — podłącz go do masy systemowej na końcu sterownika, aby zminimalizować odbiór zakłóceń na liniach danych.

Zacisk GND powinien być normalnie podłączony do 0 V lub do zewnętrznego ochronnego uziemienia. Kierunek obrotu dla sekwencjonowania kodu wyjściowego jest zgodny z ruchem wskazówek zegara, patrząc od końca wału.

Uwagi dotyczące zastosowania

Pozycjoner krzywkowy i sterowanie kątem PLC. Charakterystyka 1°-na-impuls rozdzielczości 360 P/R sprawia, że jest to naturalne dopasowanie do aplikacji zarządzanych przez pozycjonery krzywkowe Omron H8PS lub dowolny system oparty na PLC, w którym punkty nastaw krzywkowych są programowane w stopniach. Bezpośrednia korespondencja stopniowa upraszcza wprowadzanie punktów nastaw i eliminuje obliczenia skalowania wymagane w przypadku rozdzielczości niedopasowanych do stopni.

Stoły obrotowe indeksujące. Wyjście absolutne oznacza, że sterownik zna pozycję stołu po włączeniu zasilania, bez konieczności początkowego cyklu powrotu do pozycji zerowej. Jest to cenne w urządzeniach indeksujących, gdzie należy unikać ruchu powrotu do pozycji zerowej — albo dlatego, że narzędzia zajmują pozycję zerową, albo dlatego, że przerwa w zasilaniu w połowie cyklu wymaga wznowienia pracy z dowolnej pozycji, w której zatrzymał się stół.

Maszyny do pakowania i etykietowania. Pozycjonowanie etykiet, rejestracja druku i indeksowanie produktów zależą od niezawodnego odniesienia pozycji kątowej. Stopień ochrony IP65 i konstrukcja z uszczelnionymi łożyskami E6C3-AG5C radzą sobie z narażeniem na mycie, powszechne w środowiskach pakowania żywności i napojów.

Ogólna automatyka fabryczna. Przenośniki, nawijarki, systemy cięcia na długość i sterowanie napięciem wstęgi korzystają z natychmiastowej ważności pozycji absolutnej po uruchomieniu. Maksymalna prędkość 5000 obr./min pozwala na bezpośrednie sprzężenie wału w większości tych zastosowań bez redukcji przekładni.

FAQ

P1: Jaka jest różnica między E6C3-AG5C a E6C3-AG5C-C i który z nich powinienem zamówić?

E6C3-AG5C to wersja wstępnie okablowana z gołymi przewodami — kabel wychodzi z korpusu enkodera i kończy się pojedynczymi gołymi przewodami, które są podłączane bezpośrednio do bloku zacisków sterownika lub obudowy konektora. E6C3-AG5C-C dodaje wstępnie zmontowany konektor na końcu kabla, a ta wersja z konektorem jest wymagana do bezpośredniego podłączenia do pozycjonera krzywkowego Omron H8PS. Jeśli Twoja aplikacja nie obejmuje H8PS, można użyć obu wersji; wersja z gołymi przewodami oferuje większą elastyczność w niestandardowym okablowaniu, podczas gdy wersja -C upraszcza połączenie z kompatybilnym sprzętem Omron. Dla rozdzielczości 360 P/R obie wersje są dostępne z kablem 2-metrowym jako standardowy produkt magazynowy.

P2: Wyjście enkodera to NPN z otwartym kolektorem. Czy to oznacza, że nie jest kompatybilne z wejściami PLC wykorzystującymi logikę PNP (sourcing)?

Wyjścia NPN z otwartym kolektorem są kompatybilne z wejściami PLC skonfigurowanymi do pracy NPN (sinking), co jest standardowym typem wejścia w większości przemysłowych PLC. W przypadku PLC wymagających sygnałów wejściowych PNP (sourcing), bezpośrednie podłączenie do wyjść NPN E6C3-AG5C nie jest proste — polaryzacja logiczna jest odwrócona. W praktyce wiele nowoczesnych PLC pozwala na wybór trybu wejściowego między NPN i PNP za pomocą przełącznika DIP lub konfiguracji okablowania, a niektóre akceptują oba typy bez regulacji. Sprawdź specyfikację wejściową używanego modułu PLC. Jeśli wymagane jest wyjście PNP i nie można go obsłużyć na etapie wejścia PLC, Omron oferuje również warianty NPN z otwartym kolektorem w serii E6C3-A (oznaczone literą "N" zamiast "G" w pozycji typu wyjścia numeru modelu) dla aplikacji wymagających wyjść sourcing.

P3: Seria E6C3-A podaje maksymalną prędkość 5000 obr./min, ale maksymalna częstotliwość odpowiedzi elektrycznej wynosi 20 kHz. Które ograniczenie faktycznie dotyczy mojej instalacji?

Oba ograniczenia mają zastosowanie, a które z nich ogranicza Twoją instalację, zależy od wybranej rozdzielczości. Maksymalna prędkość odpowiedzi elektrycznej jest określana przez pomnożenie limitu częstotliwości przełączania przez 60 i podzielenie przez rozdzielczość: dla modelu 360 P/R, 20 000 Hz × 60 ÷ 360 = 3 333 obr./min maksymalna prędkość odpowiedzi elektrycznej. Jest to niższe niż mechaniczne ograniczenie prędkości 5000 obr./min, co oznacza, że ograniczenie odpowiedzi elektrycznej jest wiążącym limitem dla wariantu 360 P/R przy maksymalnej częstotliwości. Praca enkodera z prędkościami wału powyżej 3333 obr./min w modelu 360 P/R grozi pominięciem przejść wyjściowych przez sterownik, co skutkuje nieprawidłowymi danymi pozycji. Mechaniczna ocena prędkości dotyczy trwałości łożysk i sprzęgieł, a nie niezawodności sygnału. W przypadku aplikacji wymagających wyższych prędkości wału z niezawodnym wyjściem pozycji absolutnej, wariant o niższej rozdzielczości 256 P/R podnosi pułap odpowiedzi elektrycznej do około 4444 obr./min przy tej samej częstotliwości przełączania 20 kHz.

P4: E6C3-AG5C jest opisany jako enkoder absolutny jednookresowy. Czy to oznacza, że dane pozycji są tracone, jeśli wał obraca się o więcej niż jeden pełny obrót?

Tak — E6C3-AG5C zapewnia pozycję absolutną w jednym obrocie 360°. Po jednym pełnym obrocie wału sekwencja kodu wyjściowego powtarza się od początku. Enkoder nie liczy skumulowanych wielokrotnych obrotów ani nie przechowuje informacji o tym, ile pełnych obrotów nastąpiło od włączenia zasilania. W przypadku aplikacji, w których ruch wału obejmuje wiele obrotów i należy znać całkowitą skumulowaną pozycję po cyklach zasilania — na przykład pozycjonowanie osi śruby pociągowej — wyjście absolutne jednookresowe z E6C3-AG5C musi być uzupełnione zewnętrzną logiką liczenia wielokrotnych obrotów w sterowniku, lub należy rozważyć enkoder absolutny wielookresowy innego typu. W przypadku aplikacji z natury ograniczonych do jednego obrotu na cykl operacyjny — mechanizmy krzywkowe, stoły obrotowe, tarcze indeksujące, pozycjonowanie kątowe w zakresie 360° — charakterystyka absolutna jednookresowa jest dokładnie tym, czego potrzeba, i nie jest wymagana żadna dodatkowa logika liczenia.

P5: Jaka jest zalecana praktyka okablowania dla przewodu ekranującego i czy przewód GND musi być podłączony do uziemienia ochronnego?

Przewód ekranujący w kablu E6C3-AG5C powinien być podłączony do masy systemowej na końcu sterownika kabla. Podłączenie obu końców ekranu może stworzyć pętlę masy — ścieżkę przewodzącą, która w niektórych instalacjach może faktycznie zwiększyć odbiór zakłóceń, zamiast go zmniejszyć. Jednostronne uziemienie na sterowniku jest standardową praktyką. Odnosząc się do zacisku GND na enkoderze: dokumentacja Omron określa, aby normalnie podłączyć GND do 0 V (ujemny biegun zasilania) lub do zewnętrznego uziemienia. W większości instalacji przemysłowych szyna 0 V i ochronne uziemienie maszyny są połączone na zasilaczu, co oznacza, że podłączenie GND do zacisku 0 V spełnia obie funkcje jednocześnie. W systemach, w których szyna 0 V jest pływająca (niepołączona z uziemieniem ochronnym), podłączenie GND enkodera zarówno do 0 V, jak i do oddzielnego punktu uziemienia poprawia odporność na zakłócenia i jest zgodne z wytycznymi instalacyjnymi Omron.
