Inwerter DLB1-03D7T4G DLB1-O3D7T4G DLB103D7T4G

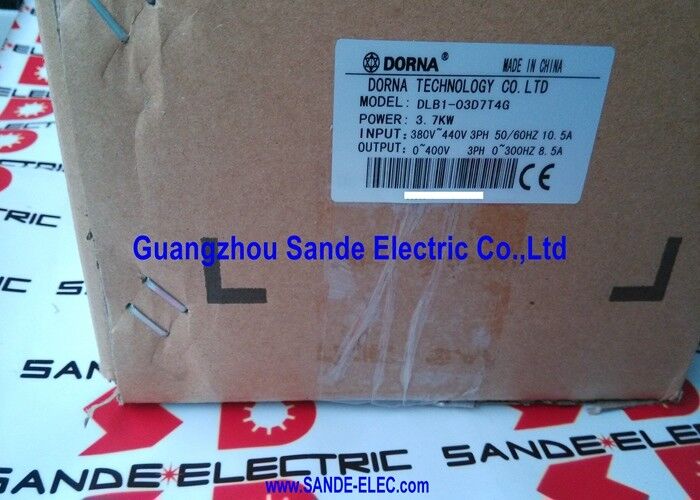

DLB1-03D7T4G | Falownik Dorna VFD — 3,7 kW / 380 V, 3 fazy / 10,5 A wejście / 8,5 A wyjście / Napęd prądu przemiennego ogólnego przeznaczenia

Seria Dorna DLB1 — przemiennik częstotliwości ogólnego przeznaczenia

DLB1-03D7T4G to przemiennik częstotliwości ogólnego przeznaczenia serii DLB1 firmy Dorna o mocy 3,7 kW. DLB1 został zaprojektowany do prostego sterowania prędkością silnika prądu przemiennego w szerokim zakresie standardowych zastosowań przemysłowych — systemów przenośników, wentylatorów, pomp, sprężarek i napędów pomocniczych obrabiarek.

Przy mocy 3,7 kW ze standardowego trójfazowego zasilania przemysłowego 380 V, DLB1-03D7T4G steruje silnikami indukcyjnymi w średnim zakresie mocy silników przemysłowych — jest to praktyczny rozmiar dla napędów przenośników, wentylatorów wentylacyjnych, sterowania prędkością pompy odśrodkowej i napędów pomocniczych maszyn produkcyjnych.

Kluczowe dane techniczne

Zastosowanie ogólne — szeroki zakres zastosowań

DLB1-03D7T4G to napęd VFD ogólnego przeznaczenia — nie przeznaczony do konkretnego zastosowania. „Ogólnego przeznaczenia” oznacza, że ​​przemiennik częstotliwości został zaprojektowany i skonfigurowany dla najszerszego zakresu standardowych zastosowań silników prądu przemiennego:

Sterowanie V/Hz:Zapewnia podstawowe sterowanie zmienną prędkością, odpowiednie do zastosowań związanych z wentylatorami, pompami i przenośnikami, gdzie nie jest wymagana dynamiczna dokładność prędkości.

Bezczujnikowe sterowanie wektorowe (jeśli jest na wyposażeniu):Sterowanie wektorowe, jeśli jest dostępne w oprogramowaniu DLB1, poprawia moment obrotowy i dokładność prędkości przy niskich prędkościach — rozszerzając zastosowanie przemiennika do zastosowań wymagających lepszej wydajności silnika przy prędkościach poniżej 15 Hz.

Scenariusze zastosowań

Napęd przenośnika:Przenośnik produkcyjny wymaga regulacji prędkości silnika napędowego o mocy 3,7 kW. DLB1-03D7T4G zapewnia płynne zwiększanie i zmniejszanie prędkości, chroniąc przenośnik przed wstrząsami mechanicznymi podczas cykli uruchamiania i zatrzymywania – bez wysokiego prądu rozruchowego charakterystycznego dla bezpośredniego rozruchu silnika.

Sterowanie prędkością wentylatora chłodzącego:Przemysłowy wentylator chłodzący napędzany silnikiem o mocy 3,7 kW wymaga zmiennej prędkości, aby dopasować wydajność chłodzenia do obciążenia grzewczego. DLB1-03D7T4G zmniejsza prędkość wentylatora w okresach niskiego obciążenia, redukując hałas i oszczędzając energię w porównaniu do pracy ze stałą prędkością.

Często zadawane pytania

P1: Jaki typ silnika prądu przemiennego jest kompatybilny z DLB1-03D7T4G?

DLB1-03D7T4G napędza standardowe trójfazowe silniki indukcyjne prądu przemiennego o mocy 3,7 kW i napięciu 380 V. Silnik musi odpowiadać znamionowemu napięciu wyjściowemu przemiennika (380 V, trójfazowe) i prądowi (maksymalnie 8,5 A). Nie należy podłączać silników o prądzie znamionowym większym niż 8,5A. Upewnij się, że napięcie znamionowe silnika odpowiada klasie napięcia wyjściowego przemiennika.

P2: Czy DLB1-03D7T4G ma wbudowane złącze rezystora hamowania?

Przetwornice częstotliwości ogólnego przeznaczenia klasy DLB1 zazwyczaj zapewniają zacisk przyłączeniowy rezystora hamowania, ale nie obejmują samego rezystora hamowania. Zewnętrzny rezystor hamowania podłączony do zacisków rezystora szyny DC umożliwia hamowanie dynamiczne — umożliwiając przemiennikowi szybkie zwalnianie obciążeń poprzez rozpraszanie odzyskanej energii w rezystorze, zamiast pozwalać na wzrost napięcia szyny DC. Sprawdź w instrukcji montażu DLB1, czy dostępny jest zacisk rezystora hamowania i jaką minimalną rezystancję podano dla 3,7 kW.

P3: Jaki zakres częstotliwości wyjściowej obsługuje DLB1-03D7T4G?

Przemienniki serii DLB1 tej klasy zazwyczaj obsługują zakresy częstotliwości wyjściowej od 0 Hz (zatrzymanie silnika) do maksymalnie 400 Hz lub 650 Hz — znacznie powyżej częstotliwości podstawowej 50/60 Hz. Powyżej 50 Hz prędkość silnika przekracza prędkość znamionową z tabliczki znamionowej (napęd pracuje w obszarze „osłabienia pola”) — przydatne do napędzania wrzecion lub wentylatorów o dużej prędkości, gdzie wymagana jest prędkość powyżej znamionowej. Potwierdź konkretną maksymalną częstotliwość wyjściową z dokumentacji produktu DLB1-03D7T4G.

P4: Jakie funkcje zabezpieczające zapewnia DLB1-03D7T4G dla podłączonego silnika?

Przemienniki Dorna DLB1 posiadają standardowe funkcje zabezpieczające VFD: zabezpieczenie nadprądowe (wykrywanie błędów silnika lub okablowania przy prądzie powyżej znamionowego), zabezpieczenie przed przepięciem i podnapięciem (wyłączanie, jeśli napięcie zasilania przekracza dopuszczalne limity), elektroniczne zabezpieczenie przed przeciążeniem silnika (wykrywanie trwałego przetężenia, które wskazuje na przeciążenie silnika – regulowane dla prądu znamionowego konkretnego silnika) oraz wykrywanie utraty fazy wyjściowej. Zabezpieczenia te zmniejszają potrzebę stosowania oddzielnych przekaźników przeciążeniowych i urządzeń zabezpieczających prąd w obwodzie silnika.
