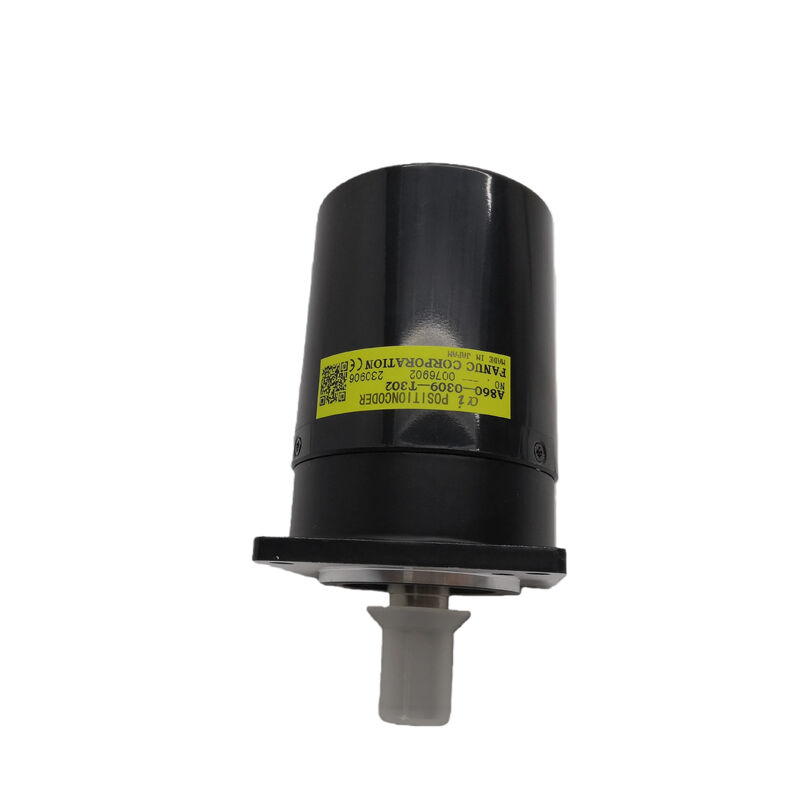

Fanuc A860-0309-T302 | Enkoder pozycji wrzeciona Alpha — 1024 PPR, 10000 obr./min, kołnierz 68 mm, 17-pinowy, zamiennik serii A86L-0027-0001

Przegląd

Fanuc A860-0309-T302 to zewnętrzny enkoder pozycji wrzeciona — dedykowany enkoder obrotowy, który montuje się bezpośrednio na silniku wrzeciona lub głowicy wrzeciona, aby dostarczać sterowaniu CNC dane o obrocie wrzeciona w czasie rzeczywistym dla funkcji, których standardowy czujnik magnetyczny MZi sam nie jest w stanie obsłużyć.

Podczas gdy czujnik MZi na silniku wrzeciona zapewnia sprzężenie zwrotne do regulacji prędkości, A860-0309-T302 dodaje dane o pozycji kątowej o wysokiej rozdzielczości: 1024 impulsy na obrót, dostępne przy prędkościach do 10000 obr./min.

Połączenie zakresu prędkości i rozdzielczości umożliwia wymagające funkcje wrzeciona zsynchronizowane z pozycją nowoczesnych centrów obróbczych CNC.

Enkoder jest jednostką wyprodukowaną przez Kuroda, dostarczaną pod numerem części Fanuc — standardowa praktyka dla kilku wariantów zewnętrznych enkoderów wrzeciona Fanuc.

Kwadratowy kołnierz 68 mm i środkowy otwór 50 mm definiują specyficzny rozstaw montażowy, a nierozłączna konstrukcja kołnierza oznacza, że korpus enkodera jest montowany jako integralna całość, a nie jako oddzielna kombinacja kołnierza i korpusu.

Zintegrowany 17-pinowy złącznik przenosi wszystkie połączenia sygnałowe i zasilające do wzmacniacza napędu wrzeciona za pomocą dedykowanego kabla enkodera wrzeciona.

Jednym z najważniejszych aspektów specyfikacji A860-0309-T302 jest jego kompatybilność wsteczna: zastępuje całą serię A86L-0027-0001 wcześniejszych enkoderów wrzeciona Fanuc. Oznacza to, że maszyny, które pierwotnie posiadały dowolny wariant A86L-0027-0001, mogą zostać bezpośrednio zmodernizowane do A860-0309-T302 za pomocą odpowiedniego kabla — jest to przydatne dla zakładów zarządzających starszymi flotami maszyn, gdzie oryginalne warianty enkoderów wrzeciona są trudne do zdobycia.

Kluczowe specyfikacje

Dlaczego pozycja wrzeciona jest ważna — funkcje, które umożliwia ten enkoder

Prędkość wrzeciona to tylko jeden wymiar kontroli wrzeciona. Pozycja jest ważna dla czterech odrębnych funkcji CNC, które A860-0309-T302 bezpośrednio umożliwia:

Gwintowanie sztywne jest najbardziej krytyczne operacyjnie. W cyklu gwintowania sztywnego wrzeciono i posuw osi Z poruszają się w matematycznie ustalonej proporcji — jeden obrót wrzeciona przesuwa oś Z o dokładnie jeden skok gwintu.

Enkoder pozycji wrzeciona zapewnia sprzężenie zwrotne kątowe w czasie rzeczywistym, które utrzymuje tę synchronizację podczas faz przyspieszania, stałej prędkości i hamowania wrzeciona. Bez enkodera pozycji o wysokiej rozdzielczości, gwintowanie sztywne powoduje powstawanie gwintów o niewłaściwym skoku lub łamanie gwintownika.

1024 PPR w A860-0309-T302 dzieli każdy obrót na 4096 krawędzi kwadraturowych, zapewniając sterowaniu CNC wystarczająco gęste odniesienie synchronizacji do niezawodnego gwintowania przy prędkościach wrzeciona stosowanych w produkcji.

Orientacja wrzeciona to zatrzymanie wrzeciona w precyzyjnej pozycji kątowej w celu wyrównania narzędzia z zabierakiem automatycznego zmieniacza narzędzi lub wyrównania wytrychu z wpustem. Impuls Z w A860-0309-T302 (jeden impuls referencyjny na obrót) oznacza pozycję referencyjną kątową wrzeciona.

Napęd wykorzystuje to odniesienie do powtarzalnego zatrzymania wrzeciona pod zadanym kątem orientacji.

Sterowanie osią C — w centrach tokarskich z indeksowaniem wrzeciona CNC — wykorzystuje enkoder wrzeciona do zapewnienia sprzężenia zwrotnego pozycji wymaganego do interpolacji wrzeciona jako obrotowej osi CNC. Rozdzielczość 1024 PPR, z dekodowaniem kwadraturowym 4x, daje 4096 pozycji zliczeń na obrót dla obliczeń interpolacji osi C.

Sterowanie konturem Cs w tokarkach CNC z zaawansowanymi systemami napędu wrzeciona wykorzystuje enkoder pozycji wrzeciona jako element sprzężenia zwrotnego do konturowania wrzeciona przy niskich prędkościach — ruchu wrzeciona z kontrolowanymi prędkościami posuwu w koordynacji z osiami X i Z w celu obróbki złożonych profili.

Ta funkcja wymaga płynnego, niskoszumowego sprzężenia zwrotnego pozycji przy bardzo niskich prędkościach wrzeciona, co zapewnia optyczne wykrywanie A860-0309-T302.

Montaż i instalacja mechaniczna

A860-0309-T302 montuje się na tylnym wale silnika wrzeciona lub na głowicy wrzeciona maszyny, w zależności od konstrukcji producenta maszyny.

Otwór 50 mm mieści wał silnika wrzeciona przechodzący przez enkoder; wał musi zazębić się z mechanizmem sprzęgającym enkodera, aby napędzać tarczę enkodera pozycji.

Kwadratowy kołnierz 68 mm stanowi interfejs montażowy do tylnej obudowy silnika.

Wyrównanie sprzęgła jest kluczowe. Tarcza enkodera i sprzęgło wału muszą pracować współosiowo z wałem silnika — wszelkie ekscentryczności powodują okresowe zmiany w czasie impulsów enkodera, które sterowanie CNC odczytuje jako tętnienie prędkości, co może powodować okresowe błędy obróbki wykończenia powierzchni.

Fanuc zaleca przestrzeganie procedury instalacji enkodera wrzeciona w instrukcji konserwacji silnika wrzeciona dla konkretnej kombinacji modelu silnika i enkodera.

FAQ

P1: Czy A860-0309-T302 zastępuje wszystkie warianty z serii A86L-0027-0001 bez dodatkowych modyfikacji?

A860-0309-T302 jest skonsolidowanym zamiennikiem wszystkich wariantów serii A86L-0027-0001. W większości przypadków instaluje się go bezpośrednio z istniejącym osprzętem montażowym i kablem napędu wrzeciona.

W niektórych instalacjach złącze kablowe na końcu enkodera może się różnić między oryginalnym wariantem A86L a T302 — przed instalacją należy sprawdzić typ złącza kabla enkodera wrzeciona na końcu enkodera.

Adapter kablowy lub kabel zamienny może być wymagany, jeśli złącza nie pasują bezpośrednio.

P2: Jaki jest alarm CNC pojawiający się, gdy A860-0309-T302 ulegnie awarii lub usterce?

Awarie enkodera wrzeciona pojawiają się jako alarmy serii SP w sterownikach Fanuc. SP0749 (rozłączenie enkodera pozycji wrzeciona), SP0741 (błąd komunikacji enkodera pozycji wrzeciona) i SP0750 (błąd zliczania enkodera pozycji wrzeciona) to najczęstsze alarmy związane z A860-0309-T302.

Alarmy te zazwyczaj pojawiają się podczas próby gwintowania sztywnego lub orientacji wrzeciona — funkcje CNC wymagające enkodera pozycji.

Przed stwierdzeniem awarii enkodera należy najpierw sprawdzić kabel i złącze enkodera, ponieważ luźne złącza są częstą przyczyną SP0749.

P3: Jakie jest znaczenie maksymalnej prędkości znamionowej 10000 obr./min i czy jej przekroczenie uszkodzi enkoder?

10000 obr./min to maksymalna prędkość określona przez Fanuc dla A860-0309-T302 przy jego znamionowej rozdzielczości 1024 PPR. Powyżej tej prędkości elektronika może nie przetwarzać niezawodnie 1024 impulsów na obrót na czysty sygnał kwadraturowy — jakość sygnału spada, a sterowanie CNC może generować błędy sprzężenia zwrotnego prędkości.

Długotrwała praca powyżej 10000 obr./min grozi utratą jakości sygnału i uszkodzeniem mechanicznym spowodowanym siłami odśrodkowymi działającymi na obracający się zespół tarczy.

Nie należy przekraczać maksymalnej prędkości enkodera; przed określeniem tego enkodera dla danej instalacji należy sprawdzić, czy maksymalna prędkość wrzeciona maszyny nie przekracza 10000 obr./min.

P4: Czy A860-0309-T302 jest używany na silniku wrzeciona czy na głowicy wrzeciona maszyny i czy lokalizacja wpływa na jego funkcję?

A860-0309-T302 może być montowany na tylnym wale silnika wrzeciona lub na głowicy wrzeciona maszyny, w zależności od konstrukcji producenta maszyny.

Enkodery pozycji montowane na silniku są bardziej powszechne; montaż na głowicy wrzeciona jest stosowany, gdy wrzeciono posiada przekładnię między silnikiem a wrzecionem, a sterowanie CNC wymaga sprzężenia zwrotnego pozycji na rzeczywistym wrzecionie (po przekładni), a nie na silniku.

Przy montażu na silniku z przekładnią, sterowanie CNC musi zastosować korektę przełożenia w parametrach sterowania wrzeciona, aby przeliczyć impulsy pozycji silnika na impulsy pozycji rzeczywistego wrzeciona.

Przy montażu na głowicy wrzeciona korekta przełożenia nie jest wymagana.

Odpowiednia lokalizacja montażu jest określona w dokumentacji producenta maszyny.

P5: Czy A860-0309-T302 może być używany do standardowego sprzężenia zwrotnego osi serwo zamiast do zastosowań wrzeciona?

Nie. A860-0309-T302 jest zewnętrznym enkoderem pozycji wrzeciona z 17-pinowym złączem i formatem sygnału specyficznym dla interfejsu wzmacniacza napędu wrzeciona Fanuc.

Nie jest on wymienne z enkoderami impulsowymi silników serwo (serie A860-0346, A860-0356, A860-2001 itp.), które wykorzystują różne protokoły szeregowe i złącza do sprzężenia zwrotnego w pętli zamkniętej osi serwo.

Funkcja enkodera pozycji wrzeciona polega wyłącznie na dostarczaniu napędowi wrzeciona danych o pozycji kątowej do gwintowania, orientacji i funkcji osi C — nie jest on częścią pętli regulacji prędkości wrzeciona (ta funkcja należy do czujnika MZi).
