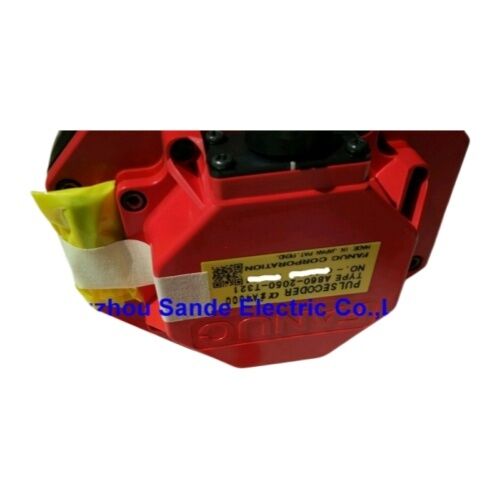

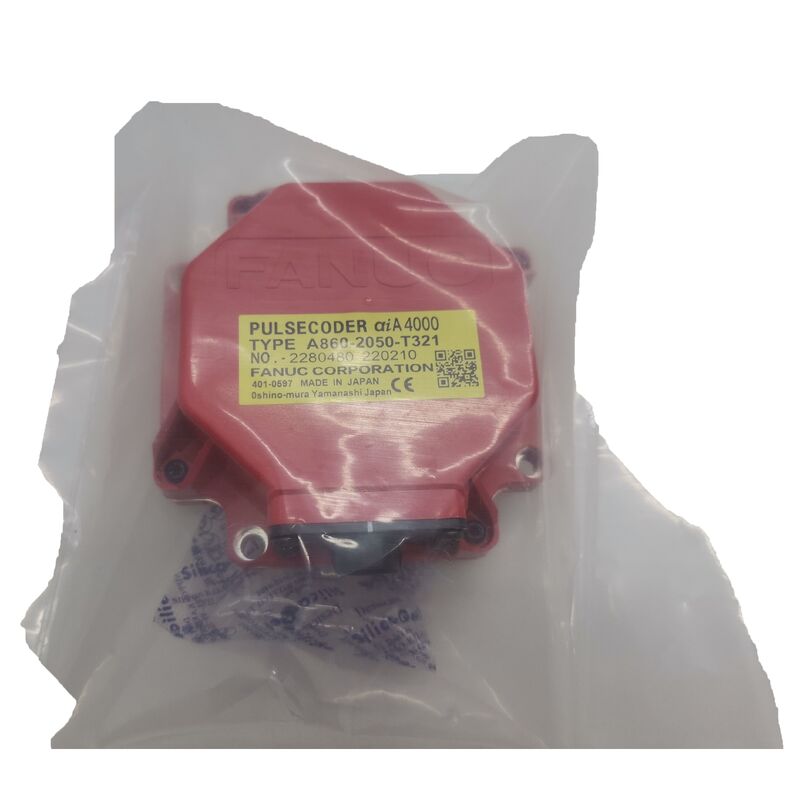

FANUC A860-2050-T321 Koder pulsowy aiA4000 Absolute Encoder dla silników serwokompresorowych Alfa serii i

Każde polecenie pozycjonowania wykonywane przez maszynę CNC rozpoczyna się od kontroli, która dokładnie wie, gdzie znajduje się wał silnika.FANUC A860-2050-T321jest absolutnym kodownikiem impulsu odpowiedzialnym za przekazywanie tych informacji serwomotorom serii Alpha i firmy FANUCkoder absolutny o wysokiej rozdzielczości o klasyfikacji IP67Zbudowany dla średniej i dużej rodziny silników Alpha i, który napędzał precyzyjne centra obróbki, centra obrotowe i roboty przemysłowe przez dwie dekady produkcji.

Absolutna zwrotna informacja

Określenie "absolutny" jest tym, co odróżnia ten koder od alternatyw przyrostowych, i ma znaczenie w środowiskach produkcyjnych.Każde kątowe położenie wału silnika ma unikatowy kod wyjściowy z A860-2050-T321W przypadku przywrócenia zasilania po planowanym lub innym wyłączeniu maszyny serwo wzmacniacz FANUC odczytuje koder i natychmiast poznaje położenie osi.

Bez ruchu osi, bez cyklu zwrotnego, bez oczekiwania.

W automatycznych komórkach i wieloosiowych centrach obróbczych, gdzie sekwencje sterowania mogą dodawać minuty do każdego ponownego uruchomienia, co przekłada się bezpośrednio na produktywny czas pracy.Ważne jest to również po nieoczekiwanych przerwach w dostawie prądu.: maszyna wie, gdzie się zatrzymała, co sprawia, że kontrolowane wznowienie przerwanych operacji jest prostsze niż w przypadku systemu zwrotnego.

Specyfikacje techniczne

Zrozumienie oznaczenia aiA4000

AiA4000 identyfikuje zarówno generowanie kodera, jak i protokół zwrotnego.Seria alfa i¢ platforma serwomotorowa FANUC drugiej generacji, która zastąpiła oryginalną serię Alpha i wprowadziła lepszą rozdzielczość, komunikację FSSB (FANUC Serial Servo Bus),i wzmocnione uszczelnienie środowiskowe w całym zakresie.

W sprawieA4000składnik oznaczenia odnosi się do pozycji kodera w rodzinie rozdzielczości aiA FANUC.Ten 20-bitowy absolutny koder zapewnia serwo wzmacniacz z gęstym strumieniem danych pozycji pod każdym kątem wału, umożliwiając ścisłe pętle sterujące wymagane przez nowoczesne szybkie obliczenia i precyzyjne pozycjonowanie.

Ochrona IP67 Wykonane dla środowiska narzędziowego

Zębaty obudowa IP67 nie jest opcjonalny dodatkowy to podstawowy wymóg dla kodera, który mieszka wewnątrz serwo silnik na produkcyjnej maszyny.IP67 oznacza całkowite wykluczenie pyłu i zdolność do odporności na zanurzenie w wodzie do głębokości jednego metraW praktycznym obszarze obróbki, obejmuje:

• Spryskiwanie płynu chłodzącego z wysokiego ciśnienia systemów chłodzenia poprzez wrot i chłodzenia pod wpływem powodzi
• Cięcie mgły płynnej, która przenika do wnętrza maszyny podczas długotrwałych cięć
• Czyszczenie zmywania pomiędzy pracami lub pod koniec zmiany
• Kondensacja z cyklu temperatury w sklepach klimatyzowanych

Bez odpowiedniej uszczelnienia elementy szyfrowania optycznego ulegają z czasem degradacji w tych warunkach, co prowadzi do przerywanych błędów pozycji, serwoalarmów FANUC i ewentualnej awarii szyfrowania.Konstrukcja IP67 wydłuża żywotność, gdy kodery o niższej klasyfikacji nie działają przedwcześnie.

Kompatybilny zakres silników Alpha i

A860-2050-T321 to fabrycznie wyposażony kodującyFANUC Alfa serii i -Bsilniki serwo obejmuje szeroki zakres rozmiarów silników od kompaktowych αiS4/3000-B po warianty αi50 o wysokim momentie obrotowym, w tym:

αiS4, αi8, αi12, αi22, αi30, αi40, αi50-Seria Bkonfiguracja

Oznaczenie -B w numerze części silnika wskazuje, że silniki te używają kodera o klasyfikacji aiA4000 IP67 zamiast wcześniejszych wariantów kodera niepochodzącego z IP67.Zawsze weryfikuj dopływ silnika przed zamówieniem, aby potwierdzić, że jest to prawidłowy koder impulsu dla konkretnego modelu silnika.

Gdzie obecnie działa ten koder

Serwomotory FANUC Alpha i z koderem impulsowym A860-2050-T321 są zainstalowane w bardzo szerokim zakresie urządzeń CNC od połowy lat 2000 do chwili obecnej:

Centrum obróbki CNC- podstawowe napędy osi X, Y, Z i B/C w horyzontalnych i pionowych centrach obróbczych od głównych producentów, w tym Mazak, Makino, Okuma, DMG Mori i Doosan, wykorzystujących FANUC 16i, 18i, 30i,i kontrol 31i

Centrum obrótu CNC i obrótu młynów

FANUC Roboty przemysłowe∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆

Dedykowane linie produkcyjne serwo napędzane systemy przenośnikowe, wymienniki palet i komórki automatyczne, w których silniki FANUC Alpha i zapewniają napędy osiowe

Uwaga na temat możliwości naprawy

Warto się z tym bezpośrednio skontaktować, ponieważ rynek naprawy koderów generuje znaczne zamieszanie.i wewnętrzny dysk optyczny i sprzęgło nie są nadające się do obsługi w terenie w konwencjonalnym znaczeniuPodczas gdy niektórzy dostawcy twierdzą możliwość naprawy,Specjalistyczne usługi kodujące z urządzeniami testowymi FANUC CNC konsekwentnie zauważają, że prawdziwa naprawa tych urządzeń jest rzadkością.

W przypadku zespołów konserwacyjnych zajmujących się awariami koderów praktycznymi opcjami są wymiana zweryfikowanej jednostki funkcjonalnej (nowej lub przetestowanej, używanej),lub zaangażowanie specjalistycznego zakładu naprawcy silników FANUC, który może przetestować koder w realistycznych warunkach napędu serwowego w celu potwierdzenia awarii przed podjęciem zobowiązania do wymiany.

Częste pytania

P1: Które serwomotory FANUC używają kodera impulsowego A860-2050-T321?

Ten koder jest zamontowany naFANUC Alfa serii i -Bsilniki serwokompresowe AC, obejmujące modele od αiS4/3000-B do αi8, αi12, αi22, αi30, αi40 i αi50 -B.Sprawdź, czy numer części silnika kończy się na sufiksie -B ?? oznaczenie to wyraźnie wskazuje wariant kodera IP67 aiA4000.

P2: Jaka jest rozdzielczość A860-2050-T321?

A860-2050-T321 wykorzystuje20-bitowa pozycja bezwzględnaArchitektura, dostarczająca wysokiej rozdzielczości dane o kącie wału do wzmacniacza serwo FANUC za pośrednictwem szybkiego połączenia seryjnego FANUC.Ta rozdzielczość obsługuje ściśle ustawione pozycje i tolerancje konturowania wymagane przez nowoczesne urządzenia obróbcze CNC i aplikacje robotyczne.

P3: Które urządzenia sterujące FANUC CNC są kompatybilne z tym koderem?

A860-2050-T321 działa z serwo wzmacniaczami FANUC (moduły SVM serii αi) połączonymi z sterownikami CNC w0i, 16i/18i/21i i 30i/31i/32iW tym samym okresie, w którym wprowadzono nowe rozwiązania, firma FANUC zwróciła uwagę na to, że istnieje duża różnica między systemami FANUC, a systemami FANUC.

P4: Dlaczego ochrona IP67 jest ważna dla kodera serwomotora?

Kodery serwomotorów na narzędziach CNC są stale narażone na rozpylanie płynu chłodzącego, mgłę płynu cięcia i cykle mycia.wilgoć i zanieczyszczenie niszczą elementy czujników optycznych w czasie, co prowadzi do błędów pozycji i ewentualnej awarii kodera.IP67 ️ całkowite wyłączenie pyłu i zanurzenie w wodzie do 1 metra ️ zapewnia, że koder utrzymuje niezawodną pracę w warunkach obróbki produkcyjnej przez cały okres eksploatacji.

P5: Czy można naprawić A860-2050-T321 w przypadku awarii?

FANUC produkuje aiA4000 jako uszczelnioną jednostkę, a wewnętrzne zespoły optyczne nie są przeznaczone do rozbierania.Specjalistyczne usługi kodujące FANUC mogą wykonywać diagnostykę usterek za pomocą dedykowanych urządzeń testowych, ale w większości przypadków awarii właściwym rozwiązaniem jest wymiana z weryfikowaną jednostką funkcjonalną.potwierdzenie, że usterka jest w koderze, a nie w kablu lub wzmacniaczu .
