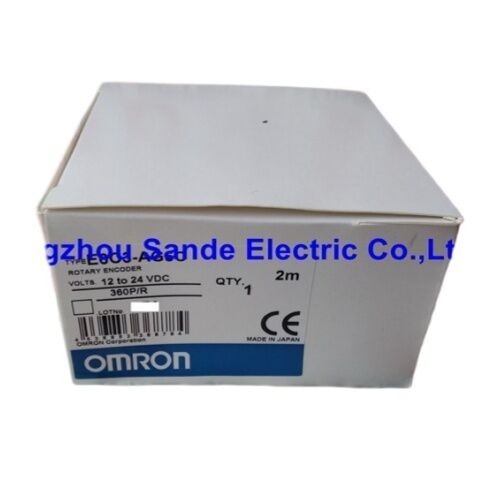

OMRON E6C3-AG5C 360P/R Encoder obrotowy

Absolutny 9-bitowy kod szary IP65 50 mm obudowa 1224 VDC

Pozycja bez domysłów

Większość czujników pozycji mówi, jak daleko coś się przeniosło.Jest.W przypadku linii produkcyjnej, w której zmiany miejsca pracy kosztują czas, a nieoczekiwane przesunięcia kosztują części, różnica ta ma ogromne znaczenie.

OMRON E6C3-AG5C 360P/R jest wytrzymałym absolutnym kodem obracającym zbudowanym na tej zasadzie.dostarcza jednoznacznych danych o pozycji kątowej w całej rotacji o 360°, nie wymagana sekwencja inicjalizacji po przywróceniu zasilania.

Specyfikacje techniczne

Zbudowany wystarczająco mocno, by można było go używać w sklepie

E6C3 otrzymał etykietę "robust" od materiałów w górę.który jest odporny na lekką ekspozycję na działanie żrące, powszechnie występującą w przemyśle spożywczym i środowiskach sąsiadujących z chemikaliamiŚciśnięte łożyska i IP65 oznaczają, że strumienie wody i cząstki w powietrzu nie są problemem w normalnych warunkach pracy.

Ten koder, działający w temperaturze od -10°C do +70°C, obejmuje zakres od środowisk zimnego magazynu po ciepłe obszary procesu bez rozwiązań warunkowych w zakresie kompensacji cieplnej.Zakres rozciąga się jeszcze dalej: -25°C do +85°C, co ma znaczenie, gdy jednostki spędzają czas na nieogrzewanych półkach między cyklami rozmieszczenia.

Dlaczego kod szary i dlaczego ma tu znaczenie

Standardowy wynik binarny ma znane słabość: w pewnych punktach przejściowych wiele bitów zmienia się jednocześnie,który tworzy okno . Szary kod eliminuje to, zapewniając tylko pojedyncze zmiany w każdej danej transformacji.

Dla wykrywania pozycji kątowej, ta właściwość jest szczególnie cenna.Wyjście kodu Gray E6C3-AG5C usuwa kategorię błędów pozycji spowodowanych przez współczynniki przejścia bitówTo nie jest drobna poprawa, to podstawowa zaleta niezawodności w aplikacjach o wysokim cyklu.

Gdzie ten kod jest wdrażany

E6C3-AG5C pasuje naturalnie do każdej aplikacji, która wymaga niezawodnego sprzężenia zwrotnego z pozycją kątową bez zależności od rutyny odniesienia włączania.

• Pozostałe urządzenia
• Linie pakowania i etykietowania rejestracja i indeksowanie na podstawie kąta
• Systemy przenośników śledzenie pozycji produktu wzdłuż pasów indeksowanych
• Tabele obrotowe i gramofony✓ monitorowanie pozycji bezwzględnej wzdłuż 360°
• Maszyny drukarskie i prasowe synchronizacja i rejestracja fazy
• Ogólne sterowanie ruchem na bazie PLCWynik z otwartego kolektoru NPN podłącza się bezpośrednio do większości standardowych modułów wejściowych PLC

Wynik z otwartego kolektoru NPN

Konfiguracja otwartego kolektora NPN oznacza, że wyjścia kodera połączone są z ziemią, gdy są aktywne, przy czym obciążenie jest połączone między wyjściem a pozytywnym rurociągiem zasilającym.Jest to najbardziej kompatybilny typ wyjścia dla PLC OMRON, kart wejściowych cyfrowych Mitsubishi, Siemens S7 i większości innych kontrolerów przemysłowych działających w zakresie 12 ∼ 24 VDC.więc w większości standardowych systemów okablowania nie są potrzebne żadne dodatkowe komponenty.

Częste pytania

P1: Czy E6C3-AG5C zachowuje odczyt pozycji po utracie zasilania?

W przeciwieństwie do typów przyrostowych, które po każdym cyklu zasilania wracają do pozycji początkowej.E6C3-AG5C wydaje unikalny kod pozycji dla każdego kąta wałuWłącz ponownie i pozycja jest natychmiast dostępna.

P2: Jaka jest różnica między E6C3-AG5C a E6C3-AG5C-C?

Przykład "-C" wskazuje na wstępnie podłączone końcowe złącze, a nie na gołe przewody.Wybór zależy od preferencji panelu okablowania i czy łącznik parzenia jest już w użyciu na maszynie.

P3: Czy ten koder może być podłączony bezpośrednio do standardowego cyfrowego wejścia PLC?

W większości przypadków tak. Wyjście z otwartego kolektoru NPN jest kompatybilne z cyfrowymi wejściami źródłowymi (typu PNP) powszechnie stosowanymi w sterownikach OMRON, Siemens i Mitsubishi.Zawsze sprawdź, czy zakres napięcia wejściowego sterownika PLC pasuje do napięcia zasilania kodera i czy impedancja wejściowa pasuje do 35 mA bieg wyjściowy.

P4: Co się stanie, jeśli prędkość wału przekroczy 5000 obrotów na minutę?

Wykonywanie pracy powyżej maksymalnej prędkości ryzyka zagrożenia problemami z integralnością sygnału i przyspieszonym zużyciem łożyska.000 obrotów na minutę z 360 R/R, częstotliwość wyjściowa wynosi już 30 kHz, dlatego ograniczeniem wiążącym dla tej rozdzielczości jest ograniczenie prędkości mechanicznej, a nie elektrycznej.

P5: Czy E6C3-AG5C nadaje się do użytku w mokrych warunkach lub w warunkach prania?

IP65 chroni przed niskociśnieniowymi strumieniami wodnymi z dowolnego kierunku, które obejmują większość rozprysków i pośredniego prania.Do środowisk przetwarzania żywności lub napojów z agresywnymi procedurami czyszczenia, przed instalacją sprawdzić, czy ciśnienie czyszczące i substancje chemiczne są w granicach parametrów IP65.
