Enkoder silnika serwo
>
|
| Miejsce pochodzenia | Niemcy |
| Nazwa handlowa | HENGSTLER |
| Orzecznictwo | CE / cULus Listed / RoHS 2002/95/EC |
| Numer modelu | S21-2048.001 |
Szeroki zakres temperatury roboczej w zakresie od 15 °C do +120 °C, co pozwala na optymalne wykorzystanie mocy silnika
Wysoka częstotliwość ograniczająca o doskonałej jakości sygnału, umożliwiająca najwyższe prędkości szczytowe i zmniejszenie nieproduktywnych strat czasu
Doskonała odporność na zakłócenia (EN 61000-4-4, klasa 4)
Wysokie bezpieczeństwo funkcjonalne dzięki kontroli sygnału i monitorowaniu systemu (poniższe napięcie, zanieczyszczenie, uszkodzenie dysku, koniec okresu eksploatacji diody LED)
Wysoka jakość sygnału dzięki kontroli i kompensacji błędów
Certyfikacja:
CE / cULus Lista / RoHS 2002/95/WE
Szczegółowy opis produktu
| Parametry | Specyfikacja |
|---|---|
| Średnica obudowy | 53 mm |
| Średnica wału | stożek 1/10 |
| Klasa ochrony wejścia wału (EN 60529) | IP40 |
| Obudowa klasy ochrony (EN 60529) | IP40 |
| Obciążenie wału osiowe / promieniowe | 20 N / 90 N (w przypadku spinalnego wału stałego) |
| Wykonanie końcowe osi wału montażowego (wału węglowego) | ± 0,5 mm |
| Radialny przepływ wału sprzężeniowego (wału węzłowego) | ± 0,1 mm |
| Maksymalna prędkość | maks. 12 000 obrotów na minutę (nieprzerwany), maks. 15 000 obrotów na minutę (krótkoterminowy) |
| Moment obrotowy | ≤ 1 Ncm |
| Odporność drgań (DIN EN 60068-2-6) | ≤ 100 m/s2 (10... 2000 Hz) |
| Odporność na wstrząsy (DIN EN 60068-2-27) | ≤ 1000 m/s2 (6 ms) |
| Temperatura pracy | ¥15 °C... +120 °C |
| Temperatura przechowywania | ¥20 °C... +80 °C |
| Materiał obudowy | Aluminiowe |
| Waga | około 170 g |
| Połączenie | Złącze PCB i kabel |
| Parametry | Specyfikacja |
|---|---|
| Ogólny projekt | zgodnie z DIN EN 61010-1, klasa ochrony III, poziom zanieczyszczenia 2, klasa nad napięciem II |
| Napięcie zasilania | Prąd stały 5 V ± 10% |
| Maksymalny prąd bez obciążenia | 120 mA |
| sygnał odniesienia R | > 0,4 V (1 impuls na obrót) |
| Sygnały komutacyjne C, D | Sinus 1 Vpp (1 okres na obrót) |
| Sygnały przyrostowe (nieobowiązkowe) | Sinus-Cosinus 1 Vpp |
| Liczba impulsów | 2048 |
| 3 dB częstotliwości ograniczającej | 500 kHz |
| Absolutna dokładność | ± 35′′ |

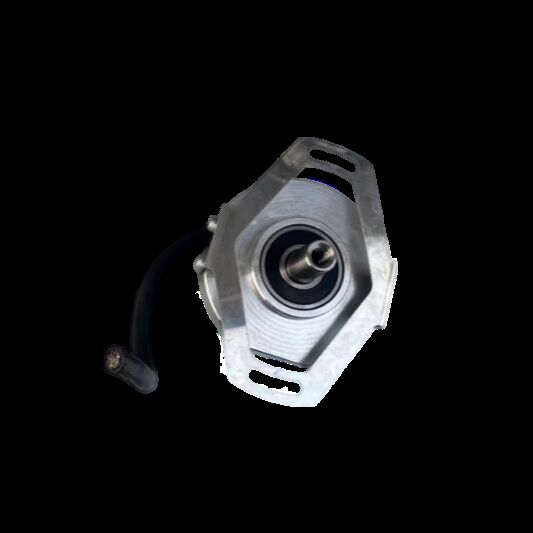

Zdjęcie główne
