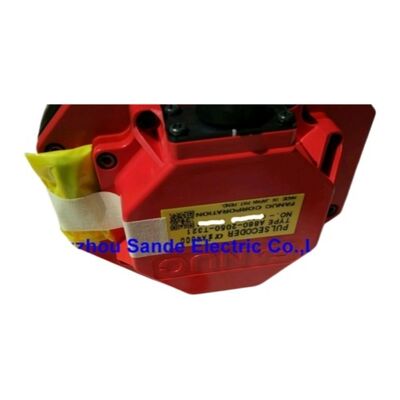

FANUC Pulse Coder Fanuc Encoder A860-0310-T023 A8600310T023 A860-0310-T023

Fanuc A860-0310-T023 ∙ ∙ 3000P, CNC Servo Motor Encoder, Zastąpiony przez A290-0561-V568

Przegląd

W sprawieFanuc A860-0310-T023is a 3000P incremental pulse coder from Fanuc's A860-0310 encoder family — a generation of compact incremental encoders used on Fanuc AC servo motors from the S-series and early alpha motor generations.

Przy prędkości 3000 impulsów na obrót, koder ten zapewnia dodatkowe oddziaływanie kwadratury do wzmacniacza serwo CNC, który przetwarza układ impulsowy w celu obliczenia pozycji silnika, prędkości i kierunku.

Fanuc oficjalnie zaprzestał produkcji A860-0310-T023 i wyznaczył A290-0561-V568 jako jego zastępcę.

Ta kolejność jest standardową praktyką Fanuc w zakresie zarządzania przestarzałością kodera: prefiks A290 wskazuje inny mechaniczny i elektryczny czynnik kształtu, który pełni tę samą funkcjonalną rolę,opakowane do wytwarzania silników, które obsługuje.

Przy pozyskiwaniu koderów zamiennych do maszyn, które pierwotnie posiadały kod A860-0310-T023, confirming that the A290-0561-V568 mechanically and electrically fits the specific motor in the machine is the critical first step — the Fanuc motor documentation lists the encoder suffix that corresponds to each motor variant, a to powinno być sprawdzone, a nie założone.

Rozdzielczość 3000P umieszcza ten koder w konkretnym kontekście historycznym w ramach linii koderów Fanuc.

Wczesne serwomotory Fanuc AC wykorzystywały kodery impulsów przyrostowych w zakresie od 2000P do 3000P. Im wyższa liczba impulsów, tym dokładniejsze pomiary prędkości i pozycji.

Klasa 3000P była jedną z bardziej precyzyjnych opcji dostępnych w epoce produkcji tych silników.

W przypadku maszyn, w których silniki te pozostają w eksploatacji,utrzymanie zapasów pracujących koderów 3000P jest praktyczną koniecznością konserwacji, ponieważ same silniki są często w doskonałym stanie mechanicznym.

Ponieważ urządzenie A860-0310-T023 jest typu przyrostowego, nie przechowuje informacji o pozycji absolutnej między cyklami zasilania.CNC musi wykonać cykl powrotny odniesienia , liczba impulsów kodera zostaje zresetowana do punktu odniesienia, a od tego punktu CNC śledzi kumulatywną pozycję.

Jest to podstawowa cecha wszystkich koderów przyrostowych i jest to oczekiwane zachowanie na maszynach wyposażonych w tę generację koderów.

Główne specyfikacje

Wpływy operacyjne

Różnica między koderami przyrostowymi a absolutnymi ma znaczące znaczenie w ustawieniach produkcyjnych.

Koder przyrostowy, taki jak A860-0310-T023, jest niezależny od stanu podczas włączenia: wie, jak daleko silnik obracał się od ostatniego impulsu odniesienia,ale nie ma zapisane odniesienie do absolutnej pozycji maszyny.

Cykl zwrotu odniesienia w momencie uruchomienia rozwiązuje ten problem, przenosząc oś do znanego fizycznego przełącznika odniesienia i przywracając punkt pozycji z tego stałego punktu.

Na maszynach, na których ta generacja koderów jest nadal w eksploatacji, operatorzy i inżynierowie obsługi technicznej znają zwrot odniesienia jako rutynowy krok uruchamiania.

Ograniczenie to staje się znaczące tylko w zastosowaniach, w których utrata mocy w połowie cyklu pozostawi oś w nieznanej pozycji – rozważenie bardziej istotne dla instalacji absolutnych koderów.

W przypadku typowych zastosowań narzędzi maszynowych, w których działają silniki te, zwrot zwrotny jest odpowiedni, gdy rutyna zwrotu odniesienia jest konsekwentnie przestrzegana.

/Zapasy koderów /Zapasy koderów /Zapasy A290-0561-V568

Oficjalna sukcesja Fanuc od A860-0310-T023 do A290-0561-V568 oznacza, że nowe zasoby koderów z autoryzowanych kanałów będą w formie A290.

Potwierdzenie zgodności obejmuje sprawdzenie trzech czynników: po pierwsze, czy silnik A290-0561-V568 jest fizycznie zamontowany na danym silniku (adapter mechaniczny, sprzęgło wału,i metoda mocowania muszą być zgodne)Po drugie, interfejs sygnału A290-0561-V568 łączy się z istniejącym wzmacniaczem maszyny i kablem zwrotnym bez modyfikacji;że parametry serwo CNC są ustawione odpowiednio dla liczby impulsów i formatu sygnału kodownika zamiennego.

W przypadku gdy A290-0561-V568 nie jest bezpośrednim sprzętem fizycznym, alternatywą jest pozyskiwanie nadwyżek A860-0310-T023 z renomowanych kanałów rynku wtórnego,Zrozumienie, że będą one używane i powinny zostać przetestowane pod obciążeniem przed zaangażowaniem w produkcję.

Częste pytania

P1: Dlaczego produkcja A860-0310-T023 została wstrzymana, a czy A290-0561-V568 jest prawdziwym odpowiednikiem?

Firma Fanuc regularnie racjonalizuje asortyment swoich koderów w celu zmniejszenia liczby różnych numerów części w produkcji.Zakończenie produkcji oznacza zazwyczaj, że narzędzia produkcyjne dla danego wariantu zostały wycofane.To nie znaczy, że technologia zawiodła.

A290-0561-V568 jest opublikowanym zastępstwem firmy Fanuc, co wskazuje, że firma Fanuc uważa go za funkcjonalnie równoważny dla zastosowań silnikowych, w których służył T023."Równorzędny" w tym kontekście oznacza, że zapewnia tę samą rozdzielczość 3000P i ten sam format sygnału. Szczegóły instalacji mechanicznej mogą się różnić, dlatego konieczne jest potwierdzenie dopasowania do konkretnego silnika.

P2: Jaka jest procedura zwrotu odniesienia wymagana po uruchomieniu na maszynie z tym koderem przyrostowym?

Na typowym sterowanym przez Fanuc narzędziu maszynowym z stopniowymi koderami,powrót odniesienia (zwany również zerowym powrotem lub zerową maszyną) wymaga, aby operator wybrał tryb odniesienia na CNC i uruchomił przemieszczanie osi w kierunku odniesienia powrotu.

Oś porusza się z ustawioną prędkością zasilającą, aż do kontaktu ze przełącznikiem odniesienia, a następnie powoli się wkręca, aż do uruchomienia impulsu Z kodera (jeden impuls na znak wskaźnika obrotu),w którym punkcie CNC zamyka odniesienie pozycji osi.

Wyświetlacz pozycji osi wyświetla współrzędne macierzyste maszyny, a normalna operacja CNC może być kontynuowana.Procedurę tę należy powtórzyć dla każdej osi z koderem przyrostowym po każdym cyklu zasilania maszyny.

P3: Jakie są objawy awarii kodera A860-0310-T023 w eksploatacji?

Degradacyjny koder przyrostowy zazwyczaj powoduje przerywane błędy pozycyjne CNC może generować alarmy serwo (seria SV400 na Fanuc CNC), błędy odchylenia pozycji,lub nieregularny ruch osi podczas pracy z niską prędkością.

Charakterystycznym objawem jest oś, która pozycjonuje się poprawnie przy niektórych prędkościach, ale wytwarza alarmy przy innych, co odzwierciedla degradację jakości sygnału kodera w określonych częstotliwościach impulsu.

Zgubione liczby koderów powodują przesunięcie pozycji osi: maszyna odcina nieco niewłaściwy wymiar bez alarmu, jeśli przesunięcie jest w granicach następującej tolerancji błędu.Opór łożyska w koderze powoduje hałas w sygnałach kwadratury wykrywalnych przez oscyloskop.

Objawy te powinny skłonić do natychmiastowej inspekcji kodera i usunięcia silnika do badania.

P4: Czy koder 3000P może zostać bezpośrednio zastąpiony koderem stopniowym o wyższej rozdzielczości z innego numeru części?

Nie bez serwo regulacji parametrów na CNC.Parametry osi CNC dla rozdzielczości kodera (zazwyczaj wyrażone jako impulsy na obrót lub stosunek biegów CMR/DMR) muszą być ustawione tak, aby odpowiadały liczbie impulsów faktycznie zainstalowanego kodera..

Zainstalowanie kodera 2500P zamiast kodera 3000P zmienia obliczenie położenia serwoobiegu bez korekty parametrów, powodują błędy w pozycjonowaniu osi i niestabilność pętli prędkościowej.

Jeżeli mechanicznie zainstalowany jest koder o innej rozdzielczości, odpowiednie parametry CNC muszą zostać zaktualizowane przed ponownym wprowadzeniem maszyny do produkcji.

P5: Jak należy ocenić nadwyżki jednostek A860-0310-T023 przed instalacją?

Przynajmniej przetestuj koder elektrycznie specjalnym testerem kodera lub oscyloskopem: potwierdź czysty tryb impulsów A, B i Z-fazy bez szczytów hałasu,sprawdzać, czy wszystkie poziomy sygnału są zgodne ze specyfikacją, i obrócić koder przez kilka obrotów w celu sprawdzenia dokładności liczby impulsów.

Badanie fizyczne uszczelnienia wału i złącza pod kątem uszkodzenia lub wniknięcia zanieczyszczeń oraz sprawdzenie, czy łożysko nie jest szorstkie lub nie gra, poprzez ręczne obracanie wału.

An encoder that passes static electrical testing should then be installed and monitored during the first reference return cycle and the first production run — position errors that emerge under thermal or load conditions will show up in this initial validation period.
