Fanuc A860-0360-T001 | Enkoder absolutny Alpha αA64 — 64 000P, mała obudowa, płaska wtyczka 15-pinowa, serwosilniki AC Fanuc Alpha

Przegląd

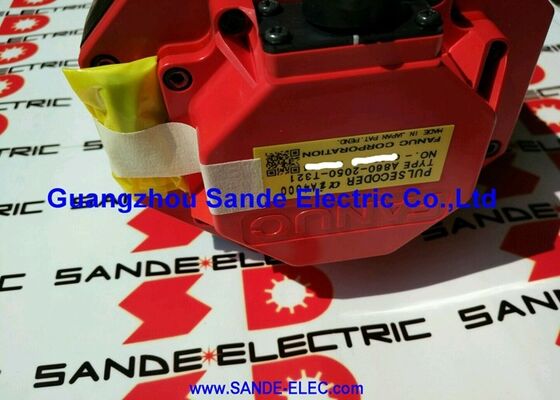

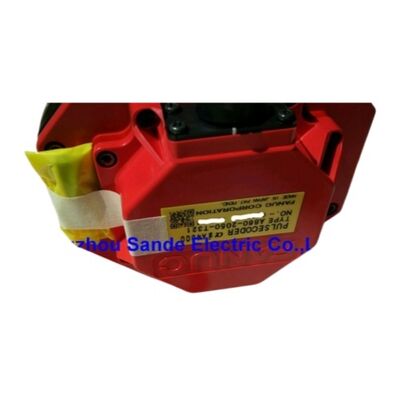

Fanuc A860-0360-T001 to absolutny enkoder impulsowy αA64 (64 tys. ppr) dla serwosilników AC Fanuc serii Alpha o małej obudowie.

Znajduje się on na niższym końcu rodziny A860-0360, fizycznie dopasowany do kompaktowej obudowy silników a1/3000, a2/2000, a2/3000 i αM2.5/3000 — i to właśnie ta konstrukcja o małej obudowie sprawia, że nie jest zamienny z większymi wariantami αA64 używanymi w większych silnikach Alpha.

Obudowa silnika określa rozmiar korpusu enkodera, a różnica w rozmiarze jest mechaniczna, a nie elektryczna — zarówno małe, jak i duże warianty A860-0360 zapewniają takie samo absolutne sprzężenie zwrotne 64K ppr do tego samego interfejsu CNC.

Płaska wtyczka męska 15-pinowa identyfikuje ten enkoder jako należący do późniejszej generacji złączy Fanuc dla rodziny A860-0360, która przeszła od starszej konstrukcji z okablowaniem na stałe w najwcześniejszym wariancie T101.

Płaska wtyczka pasuje do gniazda żeńskiego w zespole kabla enkodera silnika, a kabel biegnie stamtąd do wejścia enkodera wzmacniacza serwo.

Konstrukcja oparta na złączach oznacza, że enkoder można wymieniać bez zakłócania prowadzenia kabli, co jest praktyczną zaletą podczas konserwacji silnika.

Z punktu widzenia sterowania ruchem, A860-0360-T001 spełnia podstawową funkcję każdego absolutnego enkodera impulsowego: dokładnie informuje wzmacniacz serwo, gdzie znajduje się wał silnika w dowolnym momencie, bez konieczności wykonywania powrotu do pozycji referencyjnej po włączeniu zasilania.

Po każdym planowanym lub nieplanowanym cyklu zasilania maszyny, sterowanie CNC włącza się i natychmiast zna pozycję każdej osi — zakładając, że bateria wzmacniacza serwo utrzymała wieloobrotowy licznik pozycji przez okres wyłączenia zasilania.

W środowiskach produkcyjnych, gdzie czas uruchomienia maszyny i powtarzalność ustawień mają znaczenie, to zachowanie pozycji absolutnej nie jest luksusem; jest to podstawowy wymóg operacyjny.

A860-0360-T001 został wycofany z produkcji przez Fanuc, a dostawy pochodzą obecnie wyłącznie z zarządzanych pul wymiany i kontrolowanych zapasów.

Silniki Alpha o małej obudowie, które obsługuje — często używane w osiach o mniejszym obciążeniu w centrach obróbczych, tokarkach i liniach transferowych — nadal działają w wielu środowiskach produkcyjnych, co czyni przetestowane zamienne enkodery aktywnym wymogiem konserwacyjnym.

Kluczowe specyfikacje

Konstrukcja o małej obudowie — dlaczego rozmiar nie jest zamienny

Seria Alpha obejmuje szeroki zakres znamionowych momentów obrotowych silników, a fizyczny rozmiar silnika skaluje się z momentem obrotowym.

Silnik o małej obudowie, taki jak a1/3000, ma znacznie mniejszą średnicę tylnej obudowy niż silnik średniej obudowy, taki jak a6/3000.

Enkoder musi pasować do tylnej obudowy silnika — zespół tarczy sprzęga się z wałem silnika, a korpus enkodera jest montowany do płyty tylnej obudowy.

Oznacza to, że średnica korpusu enkodera i wzór montażowy A860-0360-T001 są specyficzne dla silników o małej obudowie, a zamontowanie enkodera αA64 o dużej obudowie na silniku o małej obudowie (lub odwrotnie) jest mechanicznie niemożliwe bez modyfikacji, które nie są zatwierdzone przez fabrykę.

Przy zamawianiu zamiennika T001, prawidłowy numer części jest niepodlegający negocjacjom — T001 dla silnika o małej obudowie nie może być zastąpiony przez T201 lub T211 z gamy silników Alpha o dużej obudowie, mimo że wszystkie zapewniają takie samo sprzężenie zwrotne 64K ppr. Numer części musi odpowiadać modelowi silnika.

Pozycja absolutna w produkcji — konserwacja baterii

Pamięć pozycji absolutnej w instalacji A860-0360-T001 zależy od podtrzymania bateryjnego we wzmacniaczu serwo.

Bateria utrzymuje pamięć SRAM wzmacniacza — która przechowuje skumulowany wieloobrotowy licznik enkodera — podczas wyłączenia zasilania maszyny. Bez sprawnej baterii licznik jest tracony przy następnym wyłączeniu zasilania, a maszyna wymaga pełnego powrotu do pozycji referencyjnej przy następnym włączeniu.

Zarządzanie baterią jest proste, ale łatwo je przeoczyć.

Sterowanie CNC generuje alarm BAT, gdy napięcie baterii spadnie do progu ostrzegawczego. Prawidłową reakcją jest wymiana baterii, gdy maszyna pozostaje włączona — napięcie zasilania wzmacniacza utrzymuje pamięć SRAM nienaruszoną podczas wymiany baterii.

Wymiana baterii podczas wyłączenia zasilania maszyny grozi utratą danych pozycji, jeśli bateria była już wyczerpana. Większość systemów serwo Fanuc wykorzystuje standardowe baterie litowe D-cell 3,6 V lub ich odpowiedniki; należy potwierdzić prawidłowy numer części w instrukcji konserwacji maszyny.

Często zadawane pytania

P1: Jaka jest różnica między A860-0360-T001 a A860-0360-T011 z tej samej rodziny enkoderów?

Oba są absolutnymi enkoderami αA64 o małej obudowie dla tego samego zakresu silników z tą samą specyfikacją 64K ppr i złączem płaskim 15-pinowym. T011 zawiera wewnętrzny superkondensator, który zapewnia krótkotrwałe (minuty) podtrzymanie pozycji po wyłączeniu zasilania maszyny, niezależnie od baterii wzmacniacza.

T001 nie ma wewnętrznego superkondensatora — polega całkowicie na baterii wzmacniacza w celu zachowania pozycji.

W przypadku maszyn, w których okresy planowego wyłączenia zasilania są krótkie, a konserwacja baterii jest niezawodna, T001 jest funkcjonalnie równoważny.

Superkondensator T011 zapewnia dodatkowy margines bezpieczeństwa w przypadku krótkich nieplanowanych przerw w zasilaniu.

P2: Czy A860-0360-T001 można zastąpić enkoderem serii Alpha i w celu przyszłościowej modernizacji?

Nie. A860-0360-T001 obsługuje generację silników Alpha (przed i) i wykorzystuje protokół szeregowy enkodera Alpha. Enkodery serii Alpha i (rodziny A860-2000/2001/2005) wykorzystują inny protokół szeregowy i fizycznie montują się na różnych stylach obudowy silnika.

Zamontowanie enkodera Alpha i na silniku Alpha nie jest mechanicznie ani elektrycznie kompatybilne.

Jeśli pożądana jest ścieżka modernizacji, wymaga ona wymiany samego silnika na równoważny silnik Alpha i, wymiany wzmacniacza serwo na jednostkę kompatybilną z Alpha i, oraz aktualizacji parametrów serwo sterowania CNC — jest to kompletna modernizacja napędu osi, a nie wymiana enkodera.

P3: Jakie są oznaki awarii A860-0360-T001 przed pojawieniem się trwałego alarmu?

Okresowe alarmy serii SV-360, które ustępują po cyklu zasilania, są najwcześniejszym wskaźnikiem elektrycznym — sugerują one marginalną jakość sygnału na interfejsie enkoder-kabel lub pogarszającą się wydajność dysku optycznego podczas obrotu.

Błędy pozycji osi, w których sterowanie CNC traci śledzenie pozycji o stały przyrost (zazwyczaj wielokrotność liczby pozycji enkodera) podczas ruchu z dużą prędkością, mogą wskazywać na zanieczyszczenie dysku powodujące sporadyczne pominięcia zliczeń.

Wskaźniki fizyczne obejmują szorstkość lub opór podczas ręcznego obracania wału silnika (wskazujący na zużycie łożysk w enkoderze) oraz widoczne zanieczyszczenie chłodziwem lub olejem wokół uszczelnienia korpusu enkodera. Każdy z tych objawów powinien skłonić do testowania przed całkowitym zatrzymaniem maszyny z powodu awarii enkodera.

P4: Jak należy ocenić zapasowy A860-0360-T001 przed instalacją na maszynie produkcyjnej?

Co najmniej, zamienny enkoder powinien być przetestowany na stanowisku testowym silnika Alpha w pętli zamkniętej z kompatybilnym sterowaniem CNC — napędzany z prędkością znamionową, w obu kierunkach, z weryfikacją sprzężenia zwrotnego szeregowego w stosunku do pozycji zadanej.

Dostawca, który testuje na stanowisku statycznym (zasilając enkoder bez jego obracania), zapewnia znacznie słabsze zapewnienie jakości niż ten, który testuje pod obciążeniem podczas obrotu na rzeczywistym systemie Fanuc. Należy zapytać konkretnie o metodologię testowania.

Należy również sprawdzić 15-pinowe złącze pod kątem zgiętych lub skorodowanych pinów i upewnić się, że uszczelnienie korpusu enkodera nie wykazuje pęknięć ani śladów wcześniejszego wnikania cieczy.

P5: Czy A860-0360-T001 jest kompatybilny z tą samą generacją CNC co enkoder Serial A (A860-0346-T101)?

Tak — αA64 A860-0360-T001 i Serial A A860-0346-T101 są kompatybilne z sterowaniami CNC Fanuc serii 15/16/18/21 (Model A) z ich odpowiednimi typami silników. Jednak oba enkodery obsługują różne rodziny silników: T001 pasuje do silników Alpha o małej obudowie, a enkoder Serial A do silników serii S.

Interfejs serwo sterowania CNC obsługuje oba typy enkoderów za pośrednictwem swojej cyfrowej pętli serwo, ale nie są one zamienne między generacjami silników — każdy enkoder pasuje tylko do zamierzonego typu silnika.
