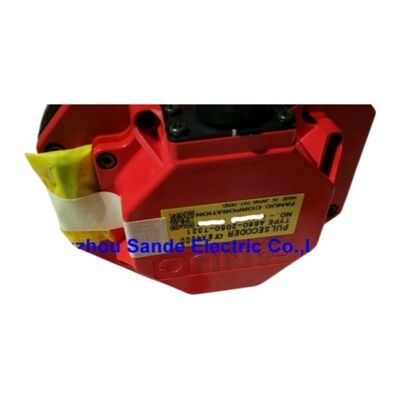

FANUC Pulsecoder aA64 A860-0360-V501 — Absolutny enkoder 64 000 impulsów do serwosilników AC FANUC Alpha Series

Numer części: A860-0360-V501

Producent: FANUC Co., Ltd.

Typ: Absolutny enkoder impulsowy aA64

Rozdzielczość: 64 000 PPR

Kompatybilne silniki:FANUC Alpha Series (A06B-0xxx-Bx75)

Kabel: Brak w zestawie (użyj A860-0360-V906)

Pochodzenie: Japonia

Jest powód, dla którego serwosilnik AC FANUC Alpha Series pozostaje w użyciu w obrabiarkach CNC przez trzy dekady — a znacząca część tej historii trwałości znajduje się w ikonicznej czerwonej nasadce silnika. A860-0360-V501 to absolutny enkoder impulsowy aA64, który się tam znajduje, zapewniając informację zwrotną o pozycji i prędkości 64 000 impulsów, aby utrzymać pętlę serwo zamkniętą z precyzją, na której zbudowane są systemy CNC FANUC.

aA64 — Absolutne pozycjonowanie, wysoka rozdzielczość

Litera "A" na początku aA64 jest ważna. Jest to enkoder absolutny — nie przyrostowy. Każda pozycja kątowa w pełnym obrocie silnika odpowiada unikalnemu kodowi. Po przywróceniu zasilania po wyłączeniu maszyny, wzmacniacz dokładnie wie, w jakiej pozycji znajduje się wał silnika, bez konieczności uruchamiania cyklu powrotu do punktu zerowego przez oś.

Przy 64 000 impulsów na obrót, aA64 zapewnia rozdzielczość pozycji, która pozwala sterowaniu CNC FANUC na komendowanie i weryfikację pozycji osi z powtarzalnością submikronową w rzeczywistych warunkach obróbki. Liczba ta stanowiła znaczący postęp w porównaniu do wcześniejszych generacji enkoderów FANUC i nadal jest wystarczająca dla zdecydowanej większości precyzyjnych prac obróbczych, do których te silniki zostały zaprojektowane.

Specyfikacje techniczne

Życie w czerwonej nasadce

Jedną z najbardziej rozpoznawalnych cech wizualnych serwosilników Alpha firmy FANUC jest czerwona plastikowa nasadka na końcu silnika, po stronie przeciwnej do napędu. Ta nasadka nie jest ozdobna — jest to ochronna obudowa zespołu enkodera impulsowego. A860-0360-V501 wsuwa się w tę wnękę za pomocą łącznika, który łączy wał enkodera z wałem silnika, zapewniając enkoderowi bezpośrednie, bezluzowe sprzężenie z wirnikiem.

To wbudowane rozwiązanie chroni zespół optyczny przed zanieczyszczeniem środowiskowym, jednocześnie utrzymując kompaktową długość całkowitą silnika. Czerwona plastikowa obudowa enkodera pasuje do nasadki silnika i jest częścią uszczelnionej jednostki — łącznik, obudowa i złącze są zaprojektowane specjalnie dla ramy silnika Alpha.

System identyfikacji silnika informuje, czy silnik Alpha używa tego enkodera: szukaj "75" jako dwie ostatnie cyfry sufiksu numeru części silnika (np. A06B-0xxx-Bx75). Ten kod wskazuje fabrycznie zamontowany enkoder impulsowy aA64, co czyni A860-0360-V501 właściwym zamiennikiem dla każdego silnika z tym oznaczeniem.

Dlaczego absolutność ma znaczenie w osi serwo CNC

Enkoder przyrostowy zaczyna od nowa przy każdym cyklu zasilania. Wyłącz maszynę, przesuń oś ręcznie, włącz zasilanie — a sterowanie nie wie, gdzie się znajduje. Obowiązkowy jest cykl powrotu do punktu zerowego, zanim maszyna będzie mogła działać.

Absolutny enkoder aA64 całkowicie zmienia tę dynamikę. Pozycja jest zachowywana po wyłączeniu zasilania, ponieważ absolutny kod enkodera jest wspierany przez akumulator w systemie wzmacniacza serwo, który utrzymuje licznik wieloobrotowy, gdy zasilanie sieciowe jest nieobecne. Oznacza to:

• Brak obowiązkowego powrotu do punktu zerowego przy uruchomieniu — maszyna natychmiast wie, gdzie znajduje się każda oś po włączeniu zasilania
• Szybsze ponowne uruchomienie maszyny po planowanych przestojach, przerwach w dostawie prądu lub zdarzeniach E-stop
• Bezpieczniejsza regeneracja po nieoczekiwanych awariach, gdy oś mogła się przesunąć lub zostać przesunięta ręcznie

W środowiskach produkcyjnych, gdzie czas pracy maszyny bezpośrednio wpływa na wydajność, praktyczna wartość tego jest realna i mierzalna.

Generacja Alpha — Zainstalowana w sprzęcie CNC przez dekady

FANUC wprowadził serię serwo Alpha na początku lat 90. XX wieku, a silniki te trafiły do ogromnej gamy obrabiarek CNC produkowanych przez Mazak, Makino, Okuma, Mori Seiki, Doosan i praktycznie każdego innego głównego producenta obrabiarek, który używał sterowania FANUC w tamtej epoce. Centra obróbcze, tokarki, centra tokarskie, szlifierki, sprzęt EDM — silnik Alpha z enkoderem aA64 pojawia się we wszystkich z nich.

Ta zainstalowana baza oznacza, że A860-0360-V501 pozostaje jednym z najczęściej potrzebnych zamienników enkoderów serwo w świecie konserwacji CNC, dekady po tym, jak FANUC przeszedł na nowsze generacje silników. Enkoder starzeje się szybciej niż silnik — degradacja dysku optycznego i zużycie łożysk to typowe tryby awarii — dlatego wymiana enkodera bez wymiany silnika jest standardową i opłacalną procedurą konserwacyjną.

Uwaga dotycząca kabla — Zamów osobno

Wariant V501 jest wysyłany bez kabla enkodera. Pasujący zespół kablowy, A860-0360-V906, łączy korpus enkodera z wejściem enkodera CN2 wzmacniacza serwo. W przypadku wymiany, istniejący kabel maszynowy zazwyczaj można ponownie wykorzystać, jeśli jest w dobrym stanie. Złącze i pierwsza sekcja kabla przylegająca do niego są najczęstszymi punktami zużycia; należy je sprawdzić przed założeniem, że kabel jest sprawny.

FAQ

P1: Czy A860-0360-V501 jest enkoderem absolutnym czy przyrostowym?

Jest to absolutny. Litera "A" w aA64 oznacza absolutny — enkoder generuje unikalny kod pozycji dla każdego kąta wału. W połączeniu z zasilaniem bateryjnym we wzmacniaczu serwo, zachowuje absolutną pozycję po wyłączeniu zasilania, eliminując potrzebę cyklu powrotu do punktu zerowego przy uruchamianiu maszyny.

P2: Skąd mam wiedzieć, czy mój silnik FANUC Alpha używa A860-0360-V501?

Sprawdź dwie ostatnie cyfry sufiksu numeru części silnika. Silniki FANUC Alpha wyposażone w enkoder impulsowy aA64 mają "75" jako dwie ostatnie cyfry — na przykład A06B-0xxx-Bx75. Jeśli Twój silnik pasuje do tego wzorca, A860-0360-V501 jest właściwym zamiennikiem enkodera.

P3: Czy A860-0360-V501 jest dostarczany z kablem?

Nie — jest to wariant bez kabla (W/O kabel). Kompatybilny kabel to A860-0360-V906, zamawiany osobno. W przypadku wymiany silnika, oryginalny kabel jest zazwyczaj ponownie używany, jeśli nie jest uszkodzony. Zawsze sprawdzaj złącze kabla i pierwsze kilka centymetrów kabla przed ponownym użyciem.

P4: Z jakimi sterowaniami CNC i wzmacniaczami serwo jest kompatybilny ten enkoder impulsowy?

A860-0360-V501 współpracuje z wzmacniaczami serwo FANUC serii α i αC, które były parowane ze sterowaniami CNC z rodzin FANUC serii 0, 15, 16, 18 i 21. Były to dominujące platformy FANUC w obrabiarkach produkowanych od wczesnych lat 90. do połowy lat 2000.

P5: Czy można naprawić uszkodzony A860-0360-V501, czy trzeba go wymienić?

Naprawa jest możliwa w specjalistycznych zakładach zajmujących się silnikami serwo i enkoderami. Typowe usterki obejmują awarię łożysk (powodującą bicie wału i degradację sygnału), zanieczyszczenie lub pęknięcie dysku optycznego oraz uszkodzenie pinów złącza. W przypadku jednostek, w których dysk optyczny jest nienaruszony, a obudowa nieuszkodzona, wymiana łożysk i czyszczenie mogą przywrócić funkcjonalność. Jednostki z pękniętymi lub porysowanymi dyskami są zazwyczaj wymieniane, a nie naprawiane.
