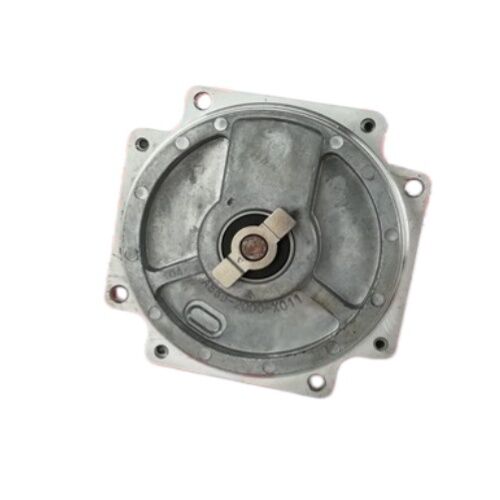

FANUC A860-0365-V501 Alpha i64 Incremental Pulse Coder

Zapytaj dowolnego serwotechnika FANUC, którą rodzinę koderów najczęściej widzi na naprawach maszyn CNC, a seria Alpha i64 wychodzi niezawodnie.FANUC A860-0365-V501jest inkrementalnym wariantem tej rodziny64,000-impulsowy seryjny koder impulsowyZastosowane na ogromnej bazie zainstalowanych silników serwo FANUC Alpha i serii AC w centrach obróbki, zwojach i zautomatyzowanych liniach produkcyjnych na całym świecie.

Ta jednostka jest oferowanabadane i w pełni funkcjonalne wyciągnięte z maszyny roboczej, zweryfikowane w stosunku do serwo napędu FANUC i potwierdzone, aby wytwarzać czystą, stabilną moc przed wysyłką.

Wzrostowe przy rozdzielczości 64K

Oznaczenie "I64" podaje ważny numer od razu:64,000 impulsów na obrótZa pośrednictwem wysokiej rozdzielczości protokołu komunikacji seryjnej FANUC pomiędzy kodownikiem impulsowym a serwo wzmacniaczem,system sterowania przetwarza dane o pozycji z dokładnością, która umożliwia uzyskanie pozycji w zakresie osi poniżej mikronu na poziomie maszyny.

Porównaj to z wcześniejszymi generacjami FANUC ∙ 2000 impulsów kodera prądu stałego silników pierwszej generacji, lub nawet 8,Wprowadzenie serii Alpha i zwiększyło poziom dokładności pozycjonowania i regulacji prędkości..

Wyjścia kwadratowe A i B, 90 stopni poza fazą, dają serwo napędowi zarówno liczbę pozycji, jak i kierunek ruchu jednocześnie.To dwukierunkowe śledzenie oznacza, że sterowanie wie dokładnie, gdzie oś jest na każdym ruchu, w obu kierunkach, bez niejednoznaczności w punktach odwrócenia.

Specyfikacje techniczne

Alfa i64 w ekosystemie FANUC Motor

FANUC's Alpha i series AC servo motors replaced the earlier Alpha (red-cap) series from the early 2000s onward and became the dominant servo platform in FANUC-controlled machine tools for roughly two decadesKluczowa różnica między generacją alfa (aA64) i generacją absolutnego koderaAlfa i (aI64)Poziom wzrostu jest architekturą zwrotów:

AL64 to...koder przyrostowy Oznacza to, że sterowanie CNC ustala pozycje odniesienia osi poprzez operację zwrotu odniesienia (homing) przy uruchomieniu maszyny, po czym liczba przyrostowa zapewnia ciągłe, bardzo precyzyjne śledzenie pozycji.

Wysokiej rozdzielczości protokół seryjny FANUC przesyła te dane między koderem a wzmacniaczem za pośrednictwem dwuprzewodowego połączenia seryjnego,zapewnienie wysokiej przepustowości danych potrzebnej do obsługi rozdzielczości 64K przy pełnej prędkości silnika bez wyzwań dotyczących integralności sygnału związanych z równoległym okablowaniem.

V501 Wariant złącza bez kabla

Załącznik V w numerach części kodera impulsowego FANUC zazwyczaj wskazuje gołą jednostkę koderabez przewodu łączającego. A860-0365-V501 jest dostarczany bez kabla

W przypadku prac zastępczych na istniejącej maszynie, oryginalny kabel jest zazwyczaj ponownie wykorzystywany, jeśli jest nietknięty. The cable is a common failure point — particularly the connector pins and the first few centimeters of cable adjacent to the connector where repeated flexing occurs — so inspecting it before reuse is worth the few minutes it takes.

Gdzie znajduje się ten koder

A860-0365-V501 jest montowany na bardzo szerokiej gamie serwomotorów FANUC Alpha i, obejmujących zastosowania napędowe osi na urządzeniach zbudowanych od początku lat 2000 do lat 2010:

Centrum obróbki CNC- napędy osi X, Y, Z i obrotowe w pionowych i poziomych centrach obróbczych firmy Mazak, Makino, Okuma, Haas, DMG Mori i kilkudziesięciu innych producentów wykorzystujących serwo FANUC Alpha i

Centrum obrotowe CNC

Złącza robotowe¢ Roboty przemysłowe FANUC z serii M i R wykorzystywały silniki serwo Alpha i z koderami impulsowymi w układach

Elastyczne systemy produkcyjneZmienniki palet, zautomatyzowane systemy obróbki materiałów i linie przenośne zbudowane w oparciu o technologię FANUC CNC i serwo z tej samej epoki

Kupowanie używanego i przetestowane

Jest to testowana, używana jednostka i dla A860-0365-V501, to rozsądny i powszechny wybór źródła.badany używany koder, który został zweryfikowany na działającym serwo-systemie, ma znany stan funkcjonalny, a łożyska wewnątrz zazwyczaj działają przez wiele lat bez problemu. Są to precyzyjne urządzenia optyczne, a nie komponenty o wysokim zużyciu w normalnych warunkach pracy.

Należy zachować ostrożność w przypadku używanych koderów impulsowych, gdy chodzi o stan łożyska i integralność zestawu czujników optycznych.Jednostka wyciągnięta z maszyny, która zawiodła z niepowiązanych powodów i przetestowana w stosunku do napędu serwo jest znacząco inna niż nie przetestowana nadwyżkaSprawdzenie, czy koder wytwarza czysty kanał A, B i Z przy reprezentatywnej prędkości przed wysyłką, jest standardem należytej staranności, który sprawdza, czy testowana używana jednostka jest niezawodnym zakupem.

Częste pytania

P1: Czy koder A860-0365-V501 jest absolutnym czy stopniowym?

Tak jest.przyrostowe. "I" w Alpha i64 oznacza stopniowe ?? śledzi pozycję poprzez liczenie impulsów z punktu odniesienia. Maszyna ustala odniesienia osi poprzez cykl homingowy przy uruchomieniu.To różni się od absolutnych koderów, które pozycja wyjściowa bezpośrednio bez wymagania zwrotu odniesienia.

P2: Czy ten koder jest dostarczany z kablem?

Nie. Dostarczany jest wariant V501.bez kabli(przewodnik W/O).A860-0360-V906W przypadku wymiany istniejącego kabla maszynowego można go zazwyczaj ponownie użyć, jeśli jest w dobrym stanie.

P3: Które serwomotory i wzmacniacze FANUC używają A860-0365-V501?

Ten koder impulsowy jest zainstalowany naSilniki serwomatoryczne FANUC serii Alpha i(seria A06B-0xxx z oznaczeniem kodera aI64).Serwowzmacniacze serii FANUC αi i αiSi jest kompatybilny z sterowaniami CNC w0i, 16i, 18i, 21i, 30i, 31i i 32iPrzed zamówieniem należy sprawdzić numer części na tablicy motora.

P4: Co oznacza "test" dla używanego kodera impulsowego?

Zbadawany koder impulsowy został elektrycznie zweryfikowany na rzeczywistym serwo napędowym systemie FANUC, potwierdzając, że wyjścia kanału A, B i Z są obecne, czyste i prawidłowo fazowane przy prędkości pracy.Jest to bardziej znaczące niż zwykła kontrola wizualna lub ciągłości i potwierdza, że zespół czujników optycznych i urządzenia elektroniczne działają zgodnie z zaprojektowaniem.

P5: Czy urządzenie A860-0365-V501 można naprawić w przypadku wystąpienia usterki?

Tak, specjalistyczne usługi naprawcze silników i koderów FANUC mogą wymieniać łożyska, odnowić dysk optyczny i naprawić uszkodzenie złącza na koderze impulsowym aI64.Naprawa jest możliwa, gdy obudowa kodera i dysk optyczny są nienaruszone, ale awaria łożyska lub usterka złącza spowodowała, że urządzenie nie działaW przypadku urządzeń z uszkodzeniami dysku fizycznego lub pękniętymi obudowami praktycznym rozwiązaniem jest wymiana.
