A860-0346-T001 Koder impulsów FANUC A8600346T001 A860-0346-T001

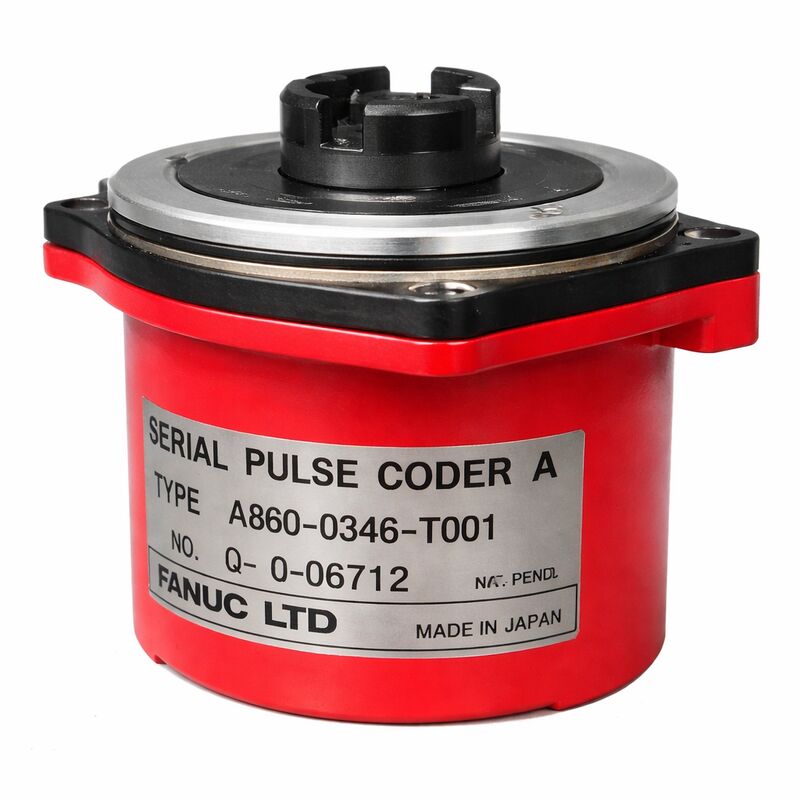

Fanuc A860-0346-T001 | Serial Pulse Coder A — Nie-Alpha, złącze D-Sub, 40 000P absolutny, czerwona nasadka, serwosilniki AC Fanuc serii S

Przegląd

Fanuc A860-0346-T001 jest najwcześniejszym i najbardziej podstawowym wariantem w rodzinie A860-0346 Serial Pulse Coder A — sufiks T001 oznacza wersję bazową w ramach serii.

Posiada tę samą czerwoną plastikową nasadkę, architekturę sprzężenia zwrotnego Serial A absolutnego 40 000 ppr oraz formę montowaną na silniku, które charakteryzują wszystkich członków rodziny enkoderów A860-0346, ale wyróżnia się konfiguracją złącza D-Sub w punkcie podłączenia kabla.

Interfejs D-Sub odzwierciedla standard złączy obrabiarek i instalacji okablowania, dla których ten wariant został określony.

Oznaczenie „Nie-Alpha” w dokumentacji Fanuc dla tego enkodera jest ważnym kontekstem. Odróżnia całą rodzinę A860-0346 od późniejszych linii enkoderów serii alpha, alpha i beta.

Nie-Alpha oznacza, że ten enkoder należy do generacji przed-alpha — silników serwo AC serii S, które poprzedzały wprowadzenie gamy silników serwo alpha.

Dla inżynierów serwisu napotykających maszynę z silnikami serii S i tym enkoderem, etykieta „Nie-Alpha” jest identyfikatorem generacji systemu: informuje, które wzmacniacze, sterowniki CNC i procedury serwisowe mają zastosowanie, a które nowoczesne enkodery serii alpha lub beta są niekompatybilne z tą instalacją.

Oznaczenie serii produktów A860-0346 obejmuje pełną gamę wariantów Serial Pulse Coder A dla generacji silników serii S.

W ramach tej serii T001 jest podstawowym wariantem — oryginalną formą, z której wyewoluowały inne warianty z sufiksem T, gdy Fanuc dostosował styl złącza i szczegóły mechaniczne do różnych rozmiarów korpusów silników i specyfikacji producentów maszyn.

Maszyny, które zostały zbudowane z enkoderami T001 od najwcześniejszych serii produkcyjnych obrabiarek CNC wyposażonych w silniki serii S, są prawdopodobnie maszynami, w których ten konkretny numer części jest nadal potrzebny dzisiaj.

Kluczowe specyfikacje

Pozycjonowanie produktu Nie-Alpha w historii enkoderów Fanuc

Generacje enkoderów Fanuc podążają za generacjami silników, które obsługują: konwencjonalne kodery impulsowe (przyrostowe, seria A860-0300) dla najwcześniejszych silników serwo DC i AC; Serial Pulse Coder A (seria A860-0346) dla silników AC serii S; enkodery serii alpha (rodziny A860-0360, A860-0370) dla silników alpha; oraz enkodery serii alpha i / beta i (rodziny A860-2000 i A860-2020) dla obecnej generacji.

A860-0346-T001 znajduje się na etapie Serial A tej ewolucji — generacji, w której Fanuc przeszedł od surowych strumieni impulsów do komunikacji szeregowej i od przyrostowego do absolutnego pozycjonowania, jednocześnie nadal używając czerwonej nasadki, która stała się znana z konstrukcji silników serii S.

Maszyny wyposażone w enkodery A860-0346-T001 zostały zbudowane w okresie, gdy wiele dzisiejszych centrów obróbczych o dużej objętości było instalowanych po raz pierwszy.

Fakt, że te maszyny pozostają w produkcji dekady później, świadczy o trwałości podstawowej konstrukcji silnika i mechanicznej — ale oznacza również, że enkodery w tych silnikach są daleko w swoim okresie użytkowania, a części zamienne, takie jak A860-0346-T001, są niezbędne do utrzymania tych produktywnych zasobów w ruchu.

Złącze D-Sub — kontekst interfejsu kablowego

Złącze D-Sub w A860-0346-T001 odróżnia go od późniejszych wariantów A860-0346, które używają okrągłych złączy typu MS lub innych typów złączy. Złącza D-Sub były powszechne w elektronice przemysłowej i okablowaniu maszyn CNC tamtej epoki, zapewniając niezawodny, szeroko dostępny standard złączy z dobrą ochroną styków po prawidłowym połączeniu.

Istniejący kabel w maszynie zbudowanej z enkoderami T001 zakończy się pasującym złączem D-Sub na końcu enkodera — bezpośrednio wymienny enkoder T001 połączy się bez modyfikacji kabla, podczas gdy użycie innego wariantu T-sufiksu z innym typem złącza wymagałoby adaptacji kabla.

Przy zamawianiu zamiennych enkoderów T001 należy potwierdzić, że złącze D-Sub jest obecne i nieuszkodzone na jednostce wymiany.

Uszkodzenie złącza — wygięte piny, złamane zatrzaski obudowy lub zanieczyszczenie w gniazdach styków — jest częstym wynikiem niewłaściwego obchodzenia się na rynku wtórnym i powinno być sprawdzone przed instalacją.

Często zadawane pytania

P1: Co odróżnia A860-0346-T001 od T041 i T101 w tej samej rodzinie?

Wszystkie trzy to absolutne enkodery Serial Pulse Coder A 40 000 ppr z tą samą czerwoną nasadką i protokołem komunikacyjnym Serial A.

T001 jest podstawowym wariantem ze złączem D-Sub; warianty T041 i T101 używają różnych typów złączy i mają określone zakresy kompatybilności z modelami silników.

T101 jest potwierdzony dla silników modeli od 0S do 30S; T001 jest oryginalnym wariantem, który pasował do pierwszych wydań silników serii S.

Te różnice mechaniczne i złączowe oznaczają, że trzy warianty nie są bezpośrednio wymienne bez wcześniejszego potwierdzenia, że złącze i wymiary montażowe zamiennika pasują do oryginalnej instalacji.

P2: Produkt jest opisany jako „Nie-Alpha” — czy wpływa to na kompatybilność z którymkolwiek CNC?

Tak. „Nie-Alpha” oznacza, że ten enkoder należy do generacji silników serii S, a CNC, które się z nim komunikują, to te wyposażone w kartę interfejsu Serial Pulse Coder A: w szczególności systemy sterowania serwo cyfrowego Fanuc dla serii Zero (0-C, 0-D) oraz sterowniki 16/18/21 Model A.

Silniki serii Alpha używają enkoderów alpha, które komunikują się za pomocą innego protokołu szeregowego; silniki alpha i używają jeszcze bardziej zaawansowanego protokołu szeregowego.

Podłączenie enkodera Nie-Alpha Serial A do wzmacniacza zaprojektowanego dla sprzężenia zwrotnego serii alpha powoduje błąd niezgodności — wzmacniacz nie może zdekodować protokołu Serial A. Silnik, wzmacniacz, enkoder i CNC muszą należeć do kompatybilnych generacji.

P3: Czy pozycję absolutną można utrzymać w nieskończoność, czy też degraduje się z czasem?

Pozycja absolutna jest utrzymywana tak długo, jak długo bateria zapasowa we wzmacniaczu serwo lub jednostce baterii pozostaje powyżej progu rozładowania.

Chemia baterii (zazwyczaj ogniwa pierwotne litowe) ma ograniczony okres użytkowania — zazwyczaj od trzech do pięciu lat, w zależności od wzorców użytkowania, przy czym ciągła praca maszyny zużywa baterię wolniej niż częste cykle zasilania. Gdy napięcie baterii spadnie do progu ostrzegawczego, CNC generuje alarm BAT.

Baterię należy wymienić przed wyłączeniem maszyny w celu przeprowadzenia dłuższego konserwacji, ponieważ wymiana baterii przy włączonej maszynie zapobiega utracie danych. Po utracie danych pozycji z powodu pełnego rozładowania baterii, procedura powrotu do punktu odniesienia przywraca punkt odniesienia.

P4: Czy można przetestować enkoder A860-0346-T001 bez wyjmowania go z silnika?

Podstawowe testy diagnostyczne są możliwe na miejscu. Na CNC, monitorowanie stanu sprzężenia zwrotnego serwo podczas powolnego ruchu osi (za pomocą ekranu diagnostycznego lub danych diagnostycznych serwo) może ujawnić jakość komunikacji — czyste dane szeregowe bez żądań retransmisji wskazują na sprawny enkoder.

Sprawdzenie złącza enkodera na końcu silnika pod kątem bezpiecznego osadzenia i czystych styków jest nieinwazyjnym pierwszym krokiem.

Jednakże, w celu ostatecznej oceny enkodera, szczególnie w przypadku podejrzenia zanieczyszczenia, zużycia tarczy lub degradacji łożysk, silnik musi zostać wyjęty, a enkoder przetestowany na dedykowanym stanowisku testowym Serial A z weryfikacją oscyloskopową wyjścia szeregowego podczas obrotu — prawidłowy test warsztatowy, którego nie można odtworzyć na miejscu.

P5: Jakie są dostępne opcje serwisowe w przypadku awarii maszyny związanej z tym enkoderem?

Wymiana jest najszybszą drogą do odzyskania sprawności: przetestowany, gwarantowany zamienny A860-0346-T001 (lub potwierdzony kompatybilny zamiennik) może zostać wysłany i zainstalowany w ciągu kilku godzin w regionach, gdzie dostępny jest zapas.

Przekazać kompletny silnik z uszkodzonym enkoderem specjalistycznemu dostawcy usług — pozwala to na wymianę enkodera, inspekcję łożysk, test rezystancji uzwojeń i sprawdzenie izolacji jako kompletny remont silnika, a nie tylko wymianę enkodera, co jest lepszą praktyką dla silnika w tym wieku.

Gdy zapas wymiany jest niedostępny, alternatywą jest pozyskanie A860-0346-T001 z kanałów nadwyżek magazynowych — jednostki nadwyżkowe powinny być przetestowane elektrycznie na stanowisku Serial A przed instalacją, ponieważ sama inspekcja fizyczna nie wystarcza do potwierdzenia funkcjonalności enkodera.
