A860-0346-T041 ENKODER IMPULSOWY FANUC A8600346T041 A860-0346-T041

Fanuc A860-0346-T041

Przegląd

W sprawieFanuc A860-0346-T041jest to wariant seryjnej kodery impulsowej A z rodziny A860-0346, posiadający czerwoną plastikową obudowę i 40,000 ppr absolutna architektura seryjnej informacji zwrotnej wspólna dla wszystkich koderów w tej generacji silników serii S.

Załącznik T041 umieszcza go w zakresie kodera A860-0346, distinguishing its specific connector configuration and mechanical interface from other variants in the same series — a distinction that matters when physically matching the encoder to the motor it serves, ponieważ różne czynniki T-sufiksu mają różną liczbę szpilów złącza i różne szczegóły montażu mechanicznego.

A860-0346-T041 posiada charakterystyczne cechy całej generacji seryjnych koderów impulsowych A: zdolność absolutnej pozycji, która eliminuje powrót odniesienia przy włączeniu,złącze komunikacji seryjnej o dużej prędkości do wzmacniaczaNa maszynach, na których oryginalnie zainstalowano ten wariant kodera,pojawi się obok silników serwo prądu przemiennego serii S firmy Fanuc, który określił przejście firmy Fanuc z serwo prądu stałego na technologię serwo prądu przemiennego w latach 80..

To, co wyróżnia A860-0346-T041 w rodzinie, to przede wszystkim jego złącze i wariant mechaniczny.

W całym zakresie A860-0346, Fanuc wyprodukował wiele wariantów T-sufiksu, aby uwzględnić różne konfiguracje nadwozia silnika, wymagania w zakresie trasy kabli i standardy złączy, które różniły się w zależności od wielkości silnika,orientacja montażu i preferencje konstruktorów maszyn.

T041 jest jednym z tych wariantów, obsługującym specyficzne konfiguracje silników w zakresie serii S, gdzie warianty T101 lub T141 nie pasują fizycznie.

Główne specyfikacje

Czerwona Kapela Tożsamość S-Series Motor Generation

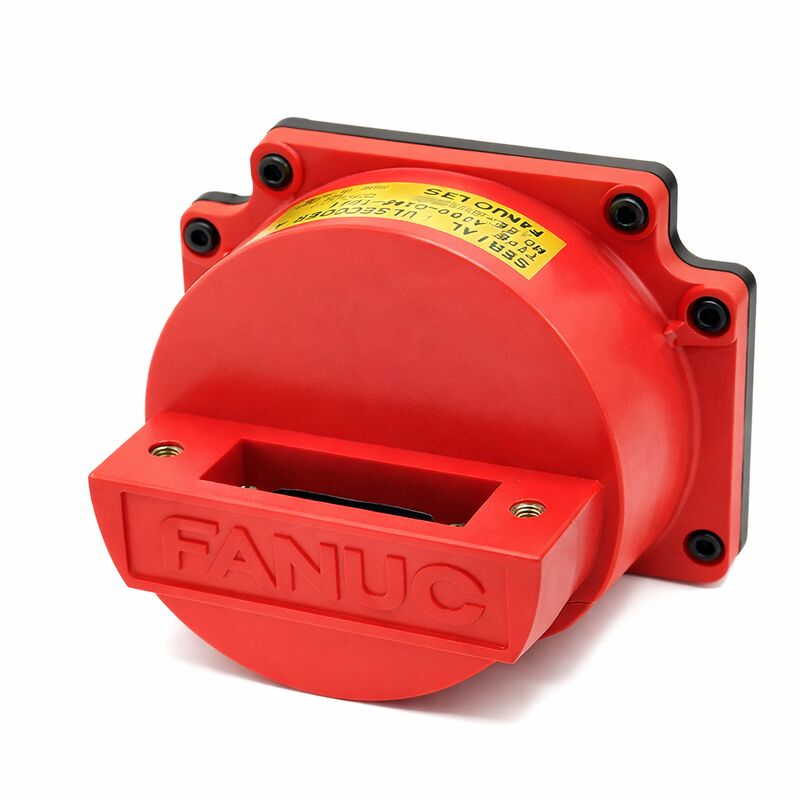

Czerwona plastikowa czapka jest jednym z najbardziej rozpoznawalnych elementów identyfikacji w historii Fanuc.Cały silnik przedstawia się jako "czerwony silnik" - powszechna nazwa, która utrzymuje się w branży serwisowej CNC..

Ta identyfikacja jest praktyczna: czerwona czapka natychmiast informuje inżyniera serwisowego, z jaką generacją kodera i silnika mają do czynienia, zanim zostaną sprawdzone dowolne numery części.

Sygnalizuje seryjny koder impulsowy A, silnik serii S, cyfrową kompatybilność servo CNC i absolutną pozycję zasilaną baterią - wszystkie kluczowe fakty dotyczące diagnostyki i serwisowania maszyny.

Czerwona czapka A860-0346-T041 służy również jako pieczęć środowiskowa.

Płytka kodująca i urządzenia elektroniczne znajdują się wewnątrz pokrywy, która zaciska lub śruby na tylnej części ramy silnika, aby chronić kodujący od rozpylania płynu chłodzącego, swarf,i zakłóceń elektromagnetycznych generowanych przez własne uzwojenia silnika.

Chociaż nie jest on oceniony zgodnie ze standardem IP67 późniejszych koderów alfa i, czerwona czapka zapewnia znaczącą ochronę w typowym środowisku maszynowym, gdy uszczelniacz i mocowanie są nienaruszone.

Pozycja bezwzględna w serii A  Kontekst operacyjny

Absolutna rozdzielczość A860-0346-T041 wynosi 40 000 ppr, choć skromna w porównaniu do współczesnych koderów alfa i z milionami obrotów,był odpowiedni dla dokładności obróbki wymaganej dla zastosowań silników serii S.

Przy liczbie 40 000 obrotów na obrot i typowej śruby kulkowej 10 mm, rozdzielczość pozycji surowej wynosi 0.25 μm na liczebność więcej niż wystarczające dla tolerancji rutynowo utrzymywanych przez maszyny CNC wyposażone w tę generację silników.

Absolutny charakter seryjnego kodera impulsowego A oznacza, że CNC nie musi przy każdym uruchomieniu ponownie ustalać pozycji osi zerowej.

W przypadku środowisk produkcyjnych, w których maszyna pracuje w ciągłych zmianach przy minimalnych cyklach wyłączenia zasilania, eliminuje to krok zwrotny odniesienia, którego wymagają maszyny z koderami przyrostowymi.

Pozycja ta jest utrzymywana tak długo, jak długo akumulator zapasowy pozostaje naładowany, dzięki czemu monitorowanie akumulatora jest pierwszorzędną odpowiedzialnością za utrzymanie wszystkich maszyn w tej generacji koderów.

Częste pytania

P1: W czym A860-0346-T041 różni się od T101 i T141 z tej samej rodziny?

Wszystkie trzy są 40 000 ppr Serial Pulse Coder A Absolute Encoder z tą samą czerwoną obudową i tą samą kompatybilnością CNC.

Różnice polegają na typie złącza, liczbie pinów i interfejsie montażu silnika.

T041 ma specyficzny układ złącza dostosowany do konfiguracji silnika, na którym został zainstalowany; T101 jest potwierdzony dla modeli 0S do 30S; T141 jest znany z wariantu złącza 19-pin.Zastępowanie pomiędzy wariantami T-sufiksu nie jest proste. Rozmiary obudowy i złącza przy kablu z boku silnika muszą dokładnie odpowiadać.

Zawsze przed zamówieniem wymiany należy potwierdzić model silnika i oryginalny kod T-sufiksu z dokumentacji silnika lub tablicy nazwy.

P2: W opisach eBay i rynku nadwyżek T041 oznaczono jako "ABS" (absolut) czy seria A jest zawsze absolutna?

Wszystkie wersje A860-0346 Serial Pulse Coder A to kodery typu absolutnego.

Etykieta "ABS" na liście nadwyżek potwierdza to, odróżniając serię A od czysto inkrementalnych koderów impulsowych (takich jak seria A860-0300), które były używane na wcześniejszych silnikach Fanuc.

Absolute oznacza, że koder zgłasza pełne odniesienie pozycji przy uruchomieniu, utrzymywane za pomocą baterii zapasowej, bez konieczności mechanicznego cyklu powrotnego odniesienia.

Jest to podstawowa cecha projektu serii A i ma zastosowanie do T001, T041, T101, T141 oraz wszystkich innych wariantów T-sufiksu w zakresie A860-0346.

P3: Które serie sterowników CNC są potwierdzone jako kompatybilne z tym koderem?

Cyfrowe serwo Fanuc CNC z interfejsem Serial Pulse Coder A: Seria Zero-C i Zero-D (kluczowa generacja, w której dominowały silniki serii S) oraz sterowania serii 16, 18 i 21 modelu A.

The Series 0-C and 0-D represent the majority of installations where this encoder is found — these controls and the S-series motors were the dominant Fanuc system specification during the late 1980s through much of the 1990s.

Starsze niecyfrową serwo CNC i późniejsze sterowania serii 0i (które używają koderów serii alfa lub beta) nie są kompatybilne z tym typem kodera.

P4: Czy A860-0346-T041 jest naprawialne, a jeśli nie, to dlaczego?

Serial Pulse Coder A jest zamkniętym, monolitycznym zestawem optyczny dysk, łożysk, płyta przetwarzania sygnału, złącze,a obudowa z czerwoną czapką tworzą zintegrowaną jednostkę, która nie została zaprojektowana do demontażu polowego.

Dokładność mechaniczna kodera zależy od kontrolowanego fabrycznie ustawienia dysku optycznego na łączniku łożyska; ustawienie to nie może być niezawodnie odtworzone w warsztacie serwisowym.

Z tego powodu Fanuc nie dostarcza części naprawczych do serii A860-0346, a renomowani usługodawcy oferują usługi testowania i wymiany zamiast naprawy na poziomie części.Wymiana z testowanym, gwarantowana jednostka jest praktyczną trasą serwisową.

P5: Jaki jest proces diagnostyczny, gdy maszyna wyświetla sygnał alarmowy Serial Pulse Coder A?

Po pierwsze, sprawdź kabel zwrotny kodera pod kątem fizycznych uszkodzeń. Zgięta szpilka na złączu kodera lub końcu wzmacniacza jest najczęstszą przyczyną awarii komunikacji seryjnej i często jest pomijana..Sprawdź i oczyść oba złącza.

Następnie sprawdź napięcie akumulatora maszyny. Niska bateria nie powoduje bezpośrednio alarmu komunikacyjnego, ale wskazuje na brak konserwacji, który może być towarzyszyć innym stanom awarii.Wymiana kabla kodowania za znany dobry kabel z innej osi, jeśli jest dostępny.

Jeżeli alarm utrzymuje się po inspekcji kabla i złącza,usunięcie silnika i sprawdzić czerwoną czapkę utrzymującą mocowania i uszczelnienie wchodzenie płynu chłodzącego wokół zdegradowanej uszczelnienia zanieczyszcza dysk kodera i wytwarza ten sam wzór błędu komunikacjiJeśli nie znajdziemy fizycznej przyczyny, koder wymaga wymiany.
