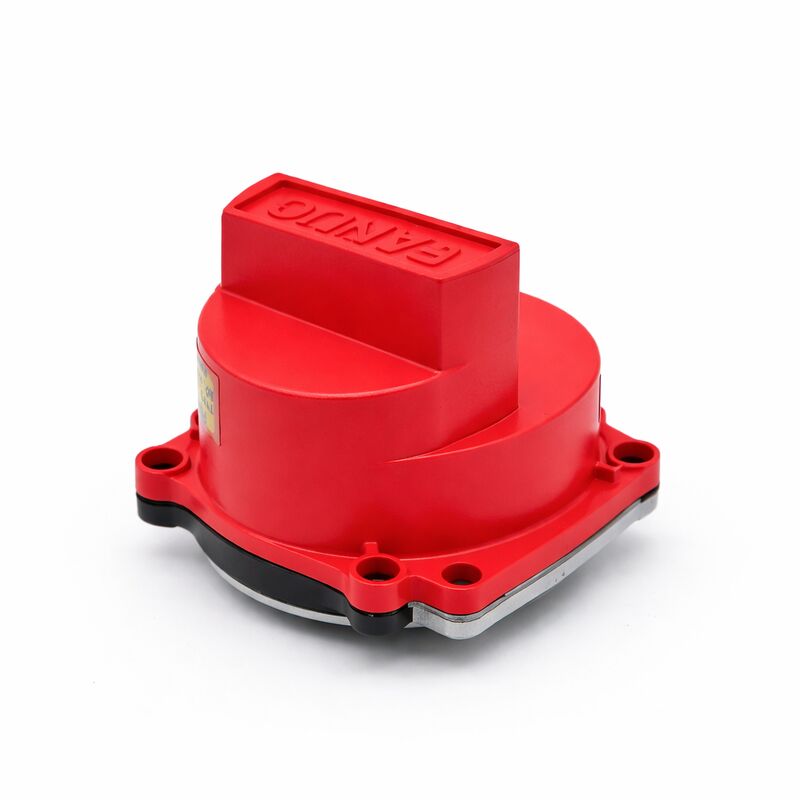

A860-0360-T061 FANUC Enkoder Impulsowy A8600360T061 A860-0360-T061

Fanuc A860-0360-T061 | Enkoder absolutny Alpha αA64 — 64 000P, interfejs D-Sub, serwonapędy AC Fanuc Alpha

Przegląd

Fanuc A860-0360-T061 to wariant z interfejsem D-Sub enkoderów absolutnych αA64 (64 tys. impulsów na obrót) z rodziny enkoderów Fanuc A860-0360 Alpha.

Wszystkie modele z serii A860-0360 mają tę samą podstawową architekturę enkodera — absolutne sprzężenie zwrotne szeregowe z rozdzielczością 64 000 impulsów na obrót dla serwonapędów AC serii Alpha —, ale różnią się typem złącza i konfiguracją kabla.

Wariant T061 charakteryzuje się złączem D-Sub, które określa zespół kablowy pasujący do końca silnika okablowania sprzężenia zwrotnego.

W szerszej rodzinie A860-0360 istnieje wiele wariantów złączy, ponieważ Fanuc i producenci maszyn określali różne standardy złączy dla różnych konfiguracji silników i instalacji w całym okresie produkcji generacji silników Alpha.

T001 wykorzystuje płaską wtyczkę męską 15-pinową; T011 wykorzystuje płaską wtyczkę 15-pinową z wewnętrznym superkondensatorem; T061 posiada złącze typu D-Sub — wszystkie pełnią tę samą funkcję enkodera, wszystkie są kompatybilne z tą samą generacją CNC, ale każdy wymaga specyficznej kombinacji kabla i złącza pasującej do sufiksu T w celu fizycznej instalacji.

Ważna uwaga potwierdzona przez wielu specjalistów w dziedzinie enkoderów Alpha: nowe płaskie warianty złączy typu T są również kompatybilne ze starszymi instalacjami.

Oznacza to, że T001 z płaską wtyczką 15-pinową może być zamontowany w instalacji T061 z D-Sub przy odpowiedniej adaptacji kabla, a wersja o płaskim profilu może służyć do starszego interfejsu D-Sub, gdy starsze jednostki T061 są niedostępne.

Absolutny enkoder αA64 zapewnia pełne odniesienie pozycji przy każdym włączeniu zasilania — nie jest wymagany cykl powrotu do punktu odniesienia po planowym wyłączeniu maszyny, pod warunkiem, że zapasowe zasilanie akumulatorowe wzmacniacza utrzymało zapisany stan licznika pozycji przez okres wyłączenia zasilania.

Rozdzielczość 64 tys. impulsów na obrót jest dobrze dopasowana do serii silników Alpha, dla której została zaprojektowana, zapewniając gęstość aktualizacji pozycji wymaganą do stabilnej kontroli prędkości w całym znamionowym zakresie prędkości roboczych silnika.

Kluczowe specyfikacje

Złącze D-Sub w ekosystemie silników Alpha

Złącza D-Sub — znany typ złącza wielostykowego w kształcie trapezu — były szeroko stosowane w elektronice przemysłowej w okresie produkcji generacji serwonapędów Alpha firmy Fanuc.

Oferowały dobrze znany standard interfejsu z dobrym zabezpieczeniem połączenia i były wspierane przez szeroką gamę gotowych zespołów kablowych o różnych długościach.

Złącze D-Sub w A860-0360-T061 na korpusie enkodera bezpośrednio przyjmowało gniazdo D-Sub na końcu kabla sprzężenia zwrotnego enkodera, bez potrzeby stosowania adaptera.

W przypadku maszyn nadal eksploatowanych z oryginalnymi zespołami kablowymi D-Sub, T061 jest prostym, bezpośrednim zamiennikiem — podłącz i używaj, bez modyfikacji okablowania.

W przypadku maszyn, w których zespoły kablowe D-Sub zostały wymienione lub zaadaptowane w ciągu lat konserwacji, weryfikacja obecnego złącza kablowego na końcu enkodera przed złożeniem zamówienia pozwala uniknąć niespodzianki otrzymania enkodera, którego złącze nie pasuje do zainstalowanego kabla.

Zachowanie pozycji absolutnej i zależność od baterii

Podobnie jak wszystkie warianty αA64, możliwość zachowania pozycji absolutnej w T061 zależy od zapasowego zasilania akumulatorowego we wzmacniaczu serwo, aby utrzymać wielobrotowy licznik pozycji podczas wyłączenia zasilania maszyny. Sam enkoder w dowolnym momencie raportuje swoją pozycję kątową w ramach jednego obrotu; wzmacniacz gromadzi te dane w pełny wielobrotowy licznik absolutny i przechowuje je w pamięci SRAM zasilanej bateryjnie.

Sprawna bateria oznacza, że wyświetlacz pozycji osi po włączeniu zasilania CNC dokładnie odpowiada rzeczywistej pozycji mechanicznej. Awaria lub rozładowanie baterii oznacza utratę licznika i konieczność powrotu do punktu odniesienia.

Monitorowanie stanu baterii jest pierwszym krokiem konserwacji dla każdej maszyny z enkoderami absolutnymi αA64.

CNC generuje alarm BAT, gdy napięcie baterii spadnie do progu ostrzegawczego — w tym momencie należy wymienić baterię przed kolejnym planowanym wyłączeniem zasilania.

Wymiana baterii podczas zasilania maszyny jest najbezpieczniejszym podejściem; dane absolutne enkodera pozostają nienaruszone, ponieważ zasilanie wzmacniacza pozostaje nieprzerwane podczas wymiany baterii.

Często zadawane pytania

P1: "Nowa wersja płaska jest również kompatybilna ze starymi" — co to oznacza w praktyce dla T061?

Oznacza to, że enkoder αA64 nowszej produkcji z płaskim złączem męskim 15-pinowym (takim jak T001 lub T011) może fizycznie połączyć się ze starszym zespołem kablowym D-Sub używanym przez T061, przy odpowiednim okablowaniu.

W praktyce dostawca usług może dostarczyć enkoder z złączem T001 z adapterem, który konwertuje płaskie wyjście 15-pinowe na gniazdo D-Sub po stronie kabla silnika, zachowując istniejącą linię kablową.

Ta wsteczna kompatybilność jest cechą potwierdzoną przez Fanuc i jest przydatna, gdy brakuje zapasów specyficznych dla T061.

P2: Czy A860-0360-T061 może być używany ze sterownikami CNC wyposażonymi w FSSB, takimi jak 16i lub 18i?

Nie. αA64 A860-0360-T061 to enkoder serii Alpha zaprojektowany dla interfejsu sprzężenia zwrotnego szeregowego silnika Alpha pierwszej generacji używanego ze sterownikami serii 15/16/18/21 Model A. Interfejs FSSB (Fiber Servo Serial Bus) występujący w sterownikach 0i, 16i, 18i i 21i jest przeznaczony dla enkoderów serii Alpha i (typy BiA z serii A860-2000/2020).

Protokół szeregowy, interfejs fizyczny i uzgadnianie identyfikatora silnika są różne między generacjami enkoderów Alpha i Alpha i.

Modernizacja maszyny z silników Alpha na Alpha i wymagałaby wymiany zarówno silnika, jak i enkodera.

P3: Jak ocenić stan złącza D-Sub przed zainstalowaniem zapasowego T061?

Sprawdź wszystkie piny w obudowie D-Sub pod kątem zgięcia, złamania i korozji. Nawet jeden zgięty pin może spowodować sporadyczne alarmy komunikacyjne enkodera — czasami tylko w określonych temperaturach lub poziomach wibracji, co utrudnia diagnozę usterki.

Sprawdź samą obudowę D-Sub pod kątem pęknięć przy odciążeniu. Śruby blokujące, które zabezpieczają pasujące złącze kablowe, powinny mieć sprawne gwinty; zaokrąglone gwinty blokujące są częstym wynikiem niewłaściwego obchodzenia się w trakcie użytkowania i pozwalają na poluzowanie złącza kablowego podczas pracy maszyny.

Jeśli występuje którykolwiek z tych problemów, należy albo znaleźć inną jednostkę zapasową, albo wymienić złącze przed instalacją.

P4: Jaki jest typowy tryb awarii αA64 T061 i jak długo te enkodery zazwyczaj działają?

Zużycie łożysk jest najczęstszą awarią związaną z wiekiem. Łożysko enkodera wspiera zespół tarczy optycznej i sprzęgło wału enkodera; w miarę zużywania się, zwiększony luz promieniowy wprowadza szumy sygnału w wyjściach kwadraturowych A/B i ostatecznie powoduje sporadyczne lub trwałe alarmy enkodera.

Zanieczyszczenie mgłą chłodziwa, aerozolem olejowym lub opiłkami przedostającymi się przez uszczelnienie wału silnika również degraduje tarczę optyczną, powodując zmniejszoną amplitudę sygnału, którą wzmacniacz wykrywa jako błąd komunikacji.

Żywotność znacznie różni się w zależności od warunków pracy; enkodery w silnikach pracujących 24/7 w trudnych warunkach obróbki zużywają się szybciej niż te w sprzęcie używanym okazjonalnie. Dziesięciolecia służby nie są niczym niezwykłym w przypadku dobrze utrzymanych maszyn.

P5: Czy dostępna jest naprawa A860-0360-T061 i w jakich okolicznościach?

A860-0360-T061 jest generalnie uważany za nienaprawialny w konwencjonalnym sensie — tarcza optyczna, łożysko i elektronika sygnałowa są fabrycznie montowane jako szczelna jednostka bez możliwości dostępu serwisowego na poziomie komponentów.

Niektórzy wyspecjalizowani dostawcy oferują ograniczoną możliwość naprawy skoncentrowaną na wymianie łożysk i czyszczeniu tarczy optycznej w kontrolowanych warunkach, ale wyniki są różne, a sama naprawa grozi wprowadzeniem nowych usterek.

Dla większości operatorów wymiana na przetestowaną jednostkę zapasową z gwarancją serwisową jest preferowaną i bardziej przewidywalną ścieżką serwisową w porównaniu do próby naprawy enkodera tej generacji.
