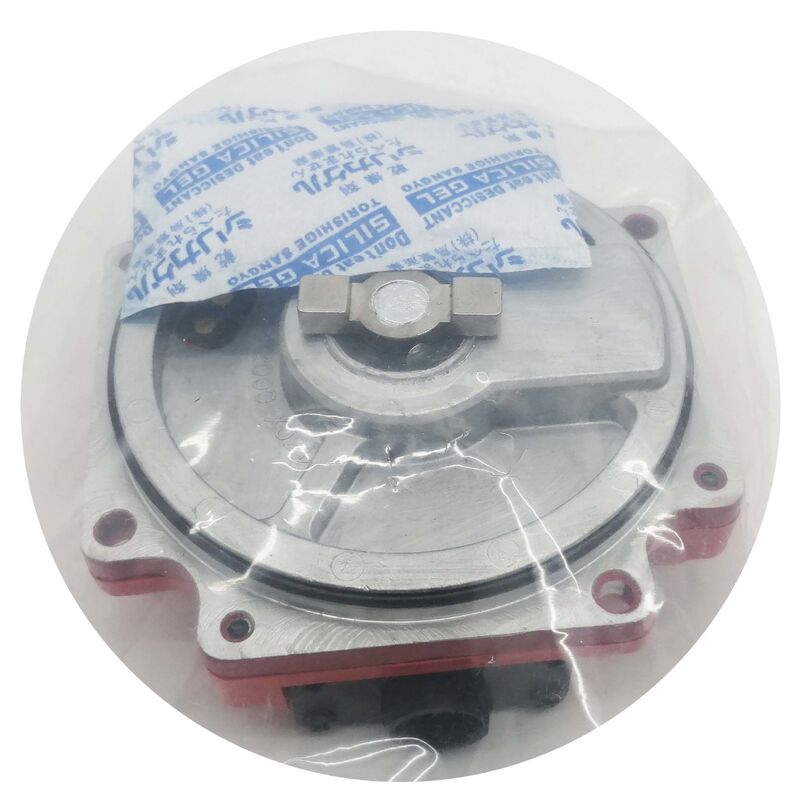

A860-0365-T101 Koder impulsów FANUC A8600365T101 A860-0365-T101

Fanuc A860-0365-T101 | Enkoder przyrostowy αi64 — 64 000 impulsów, z kablem, do serwosilników AC Fanuc Alpha a3 i większych

Przegląd

Enkoder przyrostowy αi64 Fanuc A860-0365-T101 z kablem jest dostarczany z kablem i jest montowany w serwosilnikach AC serii Alpha klasy a3 i większych.Przy 64 000 impulsach na obrót jest przyrostowym odpowiednikiem enkoderów absolutnych αA64 z rodziny A860-0360 — ten sam zakres kompatybilności silników, ta sama generacja sterowników CNC, ale zasadniczo inne zachowanie sprzężenia zwrotnego: przyrostowe zamiast absolutnego, co oznacza, że oś wymaga cyklu powrotu do punktu odniesienia za każdym razem, gdy maszyna jest włączana.Oznaczenie "W/CABLE" jest praktycznym rozróżnieniem w rodzinie A860-0365.

Wariant T001 (bez kabla) ma odłączane złącze na obudowie enkodera, co pozwala na niezależną wymianę kabla sprzężenia zwrotnego; T101 jest dostarczany z kablem wstępnie zmontowanym z enkoderem.

W eksploatacji format W/CABLE usprawnia proces remontu silnika — wymienny T101 jest dostarczany jako kompletny zespół, gotowy do instalacji bez konieczności zamawiania osobnego kabla.

Zespół kabla wychodzi z obudowy enkodera z odpowiednim złączem zakończonym dla wzmacniacza, co przyspiesza instalację w sytuacji przestoju maszyny.

Enkoder αi64 różni się od starszego αA64 (rodzina A860-0360) oznaczeniem "i", które oznacza go jako część generacji enkoderów przyrostowych Alpha firmy Fanuc — aktualizacja generacji, która przyniosła poprawę jakości sygnału i kompatybilność z szerszym zakresem sterowników w porównaniu do oryginalnej serii absolutnych αA64.

W zastosowaniach maszynowych, gdzie zachowanie pozycji absolutnej po wyłączeniu zasilania nie jest wymagane operacyjnie — albo dlatego, że krótki powrót do punktu odniesienia przy uruchomieniu jest akceptowalny, albo dlatego, że cykl maszyny nigdy nie opuszcza stanu, w którym powrót do punktu odniesienia jest uciążliwy — przyrostowy αi64 jest opłacalnym i technicznie wydajnym wyborem enkodera.

Wariant T101/E posiada specjalne oznaczenie (/E sufiks) i nie może być zastąpiony standardowym T101 — /E jest wariantem specjalnie zaprojektowanym do konkretnych konfiguracji silnika i maszyny i wymaga dokładnego zastąpienia innym urządzeniem /E.

Kluczowe specyfikacje

Parametr

Wartość

Za każdym razem, gdy sterownik CNC jest włączany, licznik enkodera zaczyna od zera z nieznanej fizycznej pozycji. Procedura powrotu do punktu odniesienia — napędzanie osi do stałego mechanicznego przełącznika referencyjnego i odnajdywanie impulsu Z enkodera — ustala punkt odniesienia osi przed rozpoczęciem produkcji.

W przypadku maszyn, w których ten powrót do punktu odniesienia jest rutynową częścią sekwencji uruchamiania i nie powoduje tarcia operacyjnego, przyrostowy αi64 działa tak niezawodnie, jak każdy enkoder absolutny w codziennej produkcji.

Zaletą w porównaniu do typów absolutnych jest brak konieczności monitorowania baterii, brak ryzyka utraty danych pozycji z powodu awarii baterii i brak konieczności zarządzania pozycją absolutną.

Enkoder po prostu zlicza impulsy podczas obracania się silnika — proste i solidne.

W maszynach, w których proces produkcyjny wymaga, aby oś wznowiła pracę w dokładnej pozycji po nieplanowanym cyklu zasilania (awaryjne zatrzymanie, przerwa w zasilaniu), brak pamięci pozycji absolutnej wymaga pełnego powrotu do punktu odniesienia przed wznowieniem pracy, co może spowodować wadliwy produkt lub wymagać ponownego pozycjonowania ze znanego punktu odniesienia. W takich zastosowaniach preferowany jest enkoder absolutny.

Konfiguracja z kablem w zestawie — zalety serwisowe

Format W/CABLE zmniejsza liczbę części w scenariuszu naprawy silnika. Gdy enkoder ulegnie awarii, wymienny T101 dostarcza kabel wraz z nim — nie ma potrzeby lokalizowania, zamawiania ani dopasowywania osobnego kabla enkodera do typu złącza enkodera.

Kabel jest wymiarowany i zakończony dla instalacji silnika Alpha, do której jest przeznaczony, co również eliminuje ryzyko przypadkowego zamontowania kabla o niewłaściwej długości lub typie złącza.

W przypadku obiektów, w których utrzymywanie szerokiego zapasu kabli enkoderów Fanuc nie jest praktyczne, enkoder W/CABLE upraszcza zapasy części zamiennych do jednego SKU, który jednocześnie pokrywa potrzeby wymiany enkodera i kabla.

Często zadawane pytania

P1: Czy A860-0365-T101 może zastąpić enkoder absolutny αA64 (A860-0360-T001) w tym samym silniku?

T101 αi64 i T001 αA64 pasują do tej samej ramy silnika Alpha od średniej do dużej wielkości i są kompatybilne z tą samą generacją sterowników CNC.

Enkoder przyrostowy może fizycznie zastąpić enkoder absolutny w tym samym silniku — silnik działa normalnie, sygnały enkodera są kompatybilne.

Zmiana operacyjna jest znacząca: maszyna nie będzie już zachowywać pozycji absolutnej podczas cykli zasilania. Każde uruchomienie będzie wymagało powrotu do punktu odniesienia. To, czy jest to akceptowalne, zależy od zastosowania maszyny i przepływu pracy operatora.

Jeśli zmiana zostanie wprowadzona, parametry serwo sterownika CNC muszą zostać zaktualizowane, aby odzwierciedlić typ enkodera przyrostowego.

P2: T101/E jest wymieniony jako specjalny wariant — co to oznacza i jak jest identyfikowany?

Sufiks /E na A860-0365-T101/E oznacza go jako specjalny wariant konfiguracji — zazwyczaj obejmujący specyficzną długość kabla, modyfikację złącza lub charakterystykę elektryczną, która różni się od standardowego T101.

Dokumentacja Fanuc i producenta maszyny dla konkretnej maszyny określi, czy wymagany jest wariant /E. Identyfikacja /E w terenie odbywa się na podstawie etykiety z numerem części enkodera; jeśli fizyczny enkoder jest oznaczony jako A860-0365-T101/E, musi być zastąpiony tylko innym urządzeniem /E.

Zastąpienie standardowego T101 przez /E (lub odwrotnie) grozi niedopasowaniem złącza, problemami z długością kabla lub niezgodnością interfejsu elektrycznego.

P3: Co dzieje się z licznikiem przyrostowym, jeśli kabel sprzężenia zwrotnego enkodera chwilowo straci sygnał podczas pracy maszyny?

Nawet krótkotrwała utrata sygnału (luźne złącze, przejściowy impuls EMI lub usterka kabla) powoduje utratę bieżącego licznika pozycji na dotkniętej osi przez sterownik CNC.

Sterownik CNC natychmiast generuje alarm enkodera (zazwyczaj z serii SV-360), a oś zatrzymuje się. W przeciwieństwie do enkodera absolutnego, który może odzyskać pozycję poprzez odczytanie swojego zapisanego licznika, enkoder przyrostowy, który traci sygnał, musi odzyskać pozycję poprzez powrót do punktu odniesienia, zanim oś będzie mogła wznowić ruch.

To sprawia, że niezawodny stan kabla i złącza jest szczególnie ważny w instalacjach enkoderów przyrostowych — wszelkie pogorszenie stanu zespołu kabla powinno być usunięte, zanim spowoduje przerwę w produkcji.

P4: Jak sterownik CNC wykorzystuje 64 000 imp./obr. z αi64 w pętli serwo?

Wzmacniacz serwo dekoduje sygnały kwadratury A/B z αi64, generując 4-krotność surowej liczby impulsów poprzez detekcję zboczy — więc 64 000 imp./obr. staje się 256 000 zboczy kwadratury na obrót na poziomie licznika sprzętowego.

Przy znamionowej prędkości roboczej typowego silnika Alpha (2000–3000 obr./min) daje to miliony aktualizacji pozycji na sekundę, zapewniając wzmacniaczowi serwo wystarczająco gęsty strumień danych do stabilnej estymacji prędkości i kontroli pozycji.

Impuls indeksu Z (jeden na obrót) stanowi znak odniesienia dla cyklu powrotu do punktu odniesienia.

P5: Jakie jest zalecane podejście serwisowe, gdy A860-0365-T101 generuje sporadyczne alarmy zamiast stałej usterki?

Sporadyczne alarmy są trudniejsze do zdiagnozowania niż stałe.

Zacznij od kabla: zegnij i obserwuj przebieg kabla, gdy silnik jest nieruchomy, a sterownik CNC jest w bezpiecznym stanie monitorowania — sporadyczne alarmy wywołane ruchem kabla wskazują na uszkodzenie kabla lub przerywanie połączenia w złączu.

Sprawdź złącze na końcu enkodera i na końcu wzmacniacza pod kątem częściowo odłączonych pinów i upewnij się, że mechanizmy blokujące złącza są załączone.

Jeśli alarmu nie można wywołać ruchem kabla, podłącz oscyloskop do wyjść faz A i B enkodera i obserwuj jakość sygnału podczas powolnego obracania silnika — zaniki sygnału, zmniejszona amplituda lub nieprostokątne przebiegi wskazują na pogarszający się dysk optyczny wewnątrz enkodera.

Jeśli problemy z jakością sygnału zostaną potwierdzone podczas obracania, ale kabel jest czysty, wymień enkoder.
