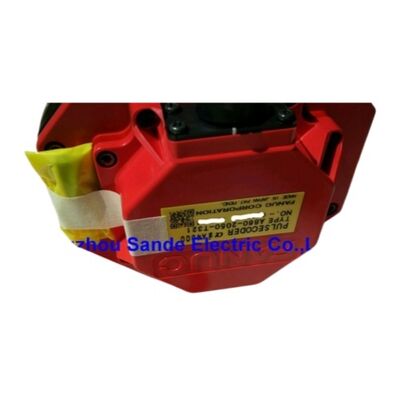

1 szt. ENKODER FANUC A860-2010-T341 Nowy A8602010T341 A860-2010-T341

FANUC A860-2010-T341 Koder pulsowy aiAR128 Encoder absolutny zamknięty dla silników serwo Alfa serii i, nowy

Niektóre elementy serwo systemu FANUC mogą stopniowo ulegać uszkodzeniu, gdy maszyna rozwija dryfu pozycyjnego, przerywane alarmy, niespójne kontury.alarm kodującyTak czy inaczej, koder jest prawie zawsze elementem, którego szukasz.

W sprawieFANUC A860-2010-T341jest zamkniętym kodem impulsów bezwzględnych aiAR128 dla serwomotorów AC serii FANUC Alpha i ¢ szeroko stosowanym urządzeniem zwrotnym, które nosi również oznaczenieENCODER AIAB128i bezpośredniozastępuje wcześniejszy A860-2014-T301.

Ta jednostka jestnowy.

Co dostarcza aiAR128

Określenie aiAR128 umieszcza ten koder mocno w generacji Alpha i seryjnych koderów impulsowych FANUC.

The "AR128" component refers to the 128-fold resolution class within the absolute encoder family — the encoder delivers high-resolution absolute position data via FANUC's high-speed serial communication link to the servo amplifier, umożliwiając ściśle zamknięte pętle sterowania, które napędy serii Alpha i zostały zaprojektowane wokół.

Jakokoder absolutny, A860-2010-T341 zachowuje dane o pozycji osi w cyklach zasilania, wspierane przez baterię w serwo wzmacniaczu.

Powtórne uruchomienie maszyny nie wymaga sekwencji zwrotu odniesienia. Napęd odczytuje kodera przy uruchomieniu i natychmiast zna pozycję osi.

To znacząca przewaga operacyjna dla maszyn produkcyjnych, gdzie czas ponownego uruchomienia przekłada się bezpośrednio na produkcję.

Specyfikacje techniczne

Górka z zakrzywioną szybą ∙ Co to znaczy w praktyce

Wzornictwo TPR (conical shaft) odróżnia ten koder od wariantów o prostym wałku.połączenie kodera angażuje dopasowaną spinalną dziurę w ciele kodera spinalna tworzy samocentryzację, odpowiedni do zakłóceń wysokiego tarcia przy zaciszaniu śrubu oporowego.

Ta metoda montażu ma dwie praktyczne zalety.

Po pierwsze, eliminuje grę w interfejsie łączenia kodera: w przeciwieństwie do łączenia z klawiszem lub zaciskiem,odpowiednio ustawiony spinalnik nie powoduje odruchu kątowego pomiędzy wałem silnika a elementem czujnika kodera.

Po drugie, jest odporny na rozluźnianie się pod wpływem wibracji, lepiej niż wiele alternatywnych metod mocowania.co ma znaczenie dla serwomotorów, które doświadczają powtarzających się cykli szybkiego przyspieszenia i opóźnienia przez miliony godzin pracy.

IP67 Ocieplona obudowa ️ Ochrona, która z czasem się opłaca

Zapewnia to zamknięta obudowa na A860-2010-T341.Ochrona przed przenikaniem IP67- całkowita ochrona przed pyłem i odporność na zanurzenie w wodzie do głębokości jednego metra, co przekracza poziom IP65 wielu wcześniejszych wersji koderów FANUC.

W produkcji narzędzia CNC końcówka silnika servo znajduje się w środowisku, w którym rozpylanie płynu chłodzącego, mgła płynu cięcia, aerozol oleju i powietrze obciążone chipami są rutynowe.Koder optyczny, który traci uszczelnienie przez pękniętą obudowę, uszkodzony pierścień O lub nieodpowiednia ocena IP

Upadek jest często stopniowy: sygnały pozycyjne o niewielkim hałasie stają się coraz bardziej nieregularne, zanim wywołują czysty alarm,i maszyna może działać z zmniejszoną dokładnością na długo przed faktycznym zatrzymaniem.

Konstrukcja IP67 jest właściwą odpowiedzią na to środowisko.

W przypadku silników instalowanych w obszarach zmywania, w pobliżu dyszek chłodzących lub w dowolnym zastosowaniu z narażeniem na ciecz, zapieczętowana konstrukcja nie jest opcjonalna, ale umożliwia długoterminową niezawodność.

Zastępuje A860-2014-T301

Jednym z potwierdzonych i udokumentowanych faktów o A860-2010-T341 jest to, że jest tobieżący zamiennik A860-2014-T301.

Maszyny, które pierwotnie były wyposażone w koder A860-2014-T301, wykorzystują koder A860-2010-T341 jako bezpośrednią zamiennikę prądu produkcyjnegota sama kompatybilność z serwo wzmacniaczem i sterowaniem CNC.

To zastąpienie jest ważne dla zespołów konserwacyjnych, które mogą szukać według starego numeru części.

Jeśli na etykiecie kodera na silniku jest napis A860-2014-T301, A860-2010-T341 jest tym, co zamówiłeś.

Gdzie ten koder działa

Platforma serwomotorowa FANUC serii Alpha i stanowi od początku lat 2000. kręgosłup sterowanych przez FANUC narzędziowych CNC,i rodzina koderów impulsowych aiAR128 jest jedną z najczęściej spotykanych specyfikacji koderów w tej zainstalowanej bazieA860-2010-T341 znajduje się w:

Centrum obróbki CNCWskazówki dotyczące osi napędowej na osi X, Y, Z oraz osi obrotowej w pionowych i poziomych centrach obróbczych od producentów, w tym Mazak, Okuma, Makino, DMG Mori, Doosan i wielu innych

Centrum obrotowe CNCW przypadku urządzeń do obróbki węzłów ciągłych, w tym urządzeń do obróbki węzłów ciągłych, należy zastosować następujące metody:

FANUC Roboty przemysłoweW przypadku robotów przegubowych z serii M i R, wykorzystujących silniki serwo Alfa i przy stawach ramion,

Elastyczne systemy produkcyjneSerwo napędy na przemiennikach palet, indekserach przenośników i zautomatyzowanych systemach obsługi materiałów zbudowanych w oparciu o napędy FANUC Alpha i

Dedykowane urządzenia produkcyjne∆ komórki automatyzacji w przemyśle motoryzacyjnym, lotniczym i przemysłu wytwórczym

Częste pytania

P1: Czy A860-2010-T341 bezpośrednio zastępuje A860-2014-T301?

Tak, A860-2010-T341 jest obecnie produkowanym zastępstwem FANUC dla A860-2014-T301. Obie jednostki służą tej samej rodzinie silników z tym samym seryjnym absolutnym interfejsem zwrotnym.Jeśli na etykiecie kodera na silniku znajduje się napis A860-2014-T301, zamówienie A860-2010-T341 jest prawidłowym zastąpieniem.

P2: Czy koder A860-2010-T341 jest absolutnym czy stopniowym?

Tak jest.bezwzględneWysyła ciągłe dane o pozycji wału za pośrednictwem szybkiego połączenia seryjnego FANUC, a pozycja jest utrzymywana poprzez wyłączenie z pomocą baterii w wzmacniaczu serwo.

W ten sposób eliminuje się konieczność cyklu zwrotu odniesienia osi przy każdym uruchomieniu maszyny.

P3: Jakie wzmacniacze serwo i sterowanie CNC są kompatybilne z tym koderem?

A860-2010-T341 jest przeznaczony do:Serwowzmacniacze serii FANUC αi i βi, w połączeniu z sterowaniami CNC w0i, 16i/18i/21i i 30i/31i/32irodzin.

Komunikacja odbywa się za pomocą szybkiego protokołu seryjnej informacji zwrotnej firmy FANUC, który jest standardowym interfejsem dla kombinacji silników i wzmacniaczy serii Alpha i Beta i.

P4: Jakie alarmy FANUC wskazują na awarię A860-2010-T341?

Upadki związane z koderami zazwyczaj wywołująSerwoalarmy SVna wyświetlaczu CNC ′′ zwykle SV0364 (alarm CSAL), SV0368 (alarm miękkiej fazy) lub kody alarmowe związane z komunikacją wskazujące na utratę lub uszkodzenie danych seryjnych kodera.

Przed wymianą kodera należy sprawdzić kabel kodera i złącze na obu końcach, ponieważ uszkodzenie kabla i korozja złącza wytwarzają identyczne kody alarmowe.

P5: Dlaczego konstrukcja węzła spinalnego ma znaczenie dla tego kodera?

Przymocowanie węzła koniowego (TPR) tworzy samocentryzujące się, bezwrotne połączenie między wałem silnika a sprzęgłem kodera.

W przeciwieństwie do sprzęgów z klawiszem lub zaciskiem, spinacz generuje precyzyjne dopasowanie zakłócające, gdy jest prawidłowo obciążony, eliminując gra kątowa i opierając się rozluźnieniu pod wpływem wibracji.To bezpośrednio wpływa na jakość i spójność informacji zwrotnych o pozycji dostarczanych do napędu serwo.
