Fanuc A860-2070-T371 | BiA1000 Enkoder absolutny — Serwo silniki Beta i serii B, βiS4/3000-B do βi22

Przegląd

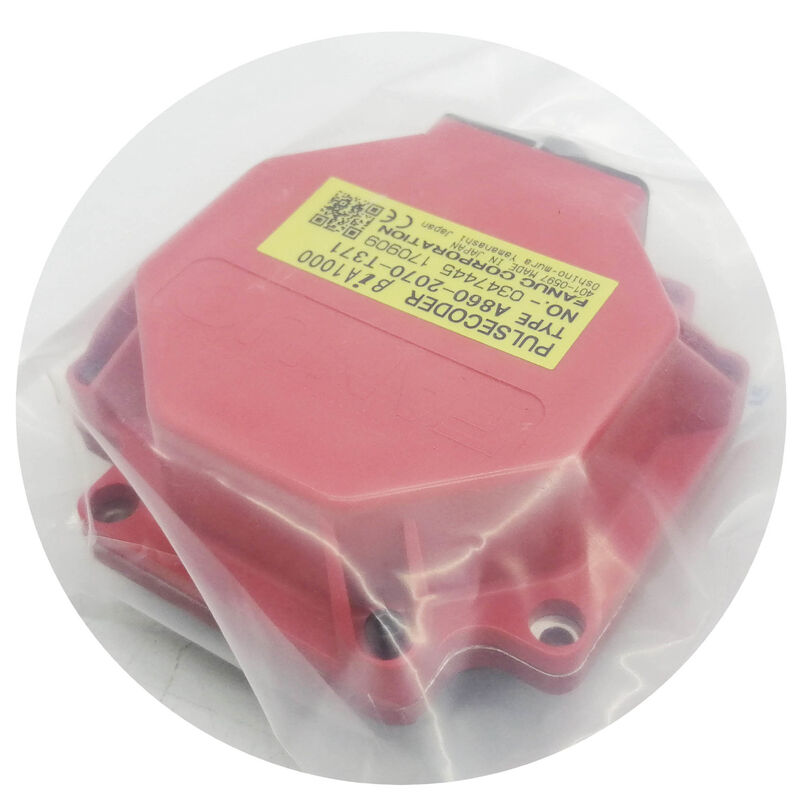

Ten Fanuc A860-2070-T371 to absolutny enkoder impulsowy BiA1000 dla serwo silników Fanuc z generacji Beta i serii B — wariant enkodera specyficzny dla aktualnie produkowanych silników serii B, począwszy od βiS4/3000-B i obejmujący βi4, βi8, βi12, βi22 oraz inne warianty serii Beta i B.

Jest to enkoder o najwyższej rozdzielczości dostępny w rodzinie enkoderów Fanuc Beta i, zapewniający absolutne sprzężenie zwrotne z rozdzielczością 1 000 000 impulsów na obrót do podłączonego wzmacniacza serwo.

Sufiks "B" w oznaczeniu silnika jest kluczowym wskaźnikiem kompatybilności. Kiedy Fanuc przeszedł z serii standardowej silników Beta i na generację B (lub model B), enkoder został zmieniony z wcześniejszych konstrukcji BiA128 lub BiA1000 na wersję z sufiksem T371, reprezentowaną przez ten numer części.

Ta zmiana nie jest wymienna w obu kierunkach — A860-2070-T371 jest specjalnie zaprojektowany do mechanicznego i elektrycznego interfejsu silników serii B, a zastąpienie wcześniejszego wariantu T321 lub T301 w silniku serii B nie zapewni prawidłowego działania.

Przy absolutnej rozdzielczości 1 000 000 ppr, BiA1000 zapewnia sterowaniu CNC kompletne, jednoznaczne odniesienie pozycji od momentu włączenia zasilania maszyny — nie jest wymagany cykl powrotu do punktu odniesienia, aby ponownie ustalić pozycję zerową osi.

Pozycja absolutna jest utrzymywana przez obwód podtrzymania bateryjnego we wzmacniaczu.

Jeśli napięcie baterii spadnie poniżej progu monitorowania, sterowanie CNC generuje alarm baterii, a absolutne odniesienie pozycji musi zostać ponownie ustalone poprzez ręczny powrót do punktu odniesienia, zanim produkcja będzie mogła zostać wznowiona.

BiA1000 jest zbudowany przy użyciu zintegrowanej konstrukcji dysku optycznego i przetwarzania sygnałów firmy Fanuc, która obejmuje cały zespół enkodera w szczelnej jednostce zamontowanej bezpośrednio na tylnej części wału serwo silnika.

Ta konstrukcja zapewnia bardzo wysoką odporność na wstrząsy i wibracje w porównaniu do tradycyjnych, oddzielnych konstrukcji enkoderów, ale oznacza również, że jednostka nie podlega naprawom w terenie w konwencjonalnym sensie. Awaria komponentów wewnętrznych wymaga całkowitej wymiany enkodera, a nie naprawy na poziomie komponentu.

Kluczowe specyfikacje

BiA1000 vs BiA128 — Rozdzielczość i rozróżnienie generacji silników

Rodzina enkoderów Beta i obejmuje dwie główne klasy rozdzielczości. BiA128 (128 tys. ppr absolutne, seria A860-2020) pasuje do wcześniejszych i mniejszych silników Beta i — klasy ai2 i podobnych.

BiA1000 (1M ppr absolutne, seria A860-2070) obsługuje większe i nowsze silniki Beta i, w tym serię generacji B, do której odnosi się ten numer części.

Różnica nie polega tylko na rozdzielczości: mechaniczne mocowanie, geometria sprzęgła wału i interfejs elektryczny różnią się między tymi dwiema rodzinami, co czyni krzyżowe zastępowanie fizycznie niemożliwym bez modyfikacji.

Rozdzielczość 1M ppr enkodera BiA1000 zapewnia wyjątkowo precyzyjne sprzężenie zwrotne pozycji, przyczyniając się bezpośrednio do płynnej regulacji prędkości i tłumienia tętnień momentu obrotowego przy niskich prędkościach, które charakteryzują nowoczesną wydajność silników Beta i.

Przy 1M zliczeń na obrót, interpolator CNC ma znacznie więcej danych aktualizacji pozycji na obrót silnika niż starsze konstrukcje enkoderów 128K lub 3000P — szacowanie prędkości pochodzące z różnic pozycji jest płynniejsze, co przekłada się na lepszą stabilność pętli serwo zarówno przy niskich prędkościach, jak i podczas precyzyjnych ruchów konturowych.

Krytyczność stanu magazynowego i strategia wymiany

Specjaliści od tego enkodera konsekwentnie opisują A860-2070-T371 jako krytyczny pod względem stanu magazynowego: popyt pochodzi zarówno z napraw silników, jak i z bezpośrednich potrzeb wymiany, gdy enkodery ulegają awarii w eksploatacji, podczas gdy nowe dostawy od Fanuc są ograniczone przez stosunkowo małą bazę zainstalowaną w porównaniu do wariantów enkoderów Alpha i o większym wolumenie. W przeciwieństwie do enkoderów Alpha i, które pojawiają się w znacznie większej liczbie modeli maszyn na całym świecie, pula enkoderów Beta i serii B jest mniejsza.

Praktyczne implikacje dla planowania konserwacji są jasne: jeśli maszyna wykorzystuje silniki Beta i serii B, zabezpieczenie co najmniej jednego zapasowego A860-2070-T371 jako komponentu zapasowego znacznie zmniejsza ryzyko przedłużonego przestoju w przypadku awarii enkodera. Programy wymiany — dostarczanie wadliwego enkodera jako rdzenia — są najbardziej opłacalną ścieżką serwisową, gdzie dostępne są przetestowane, gwarantowane jednostki wymienne.

Często zadawane pytania

P1: Jak mogę potwierdzić, czy mój silnik Beta i wymaga konkretnie A860-2070-T371, a nie wcześniejszego wariantu BiA1000?

Sufiks "-B" (lub wariant "#B") w numerze części silnika potwierdza silniki generacji B wymagające enkodera T371. Na przykład silniki βiS4/3000-B wyraźnie noszą oznaczenie B.

Jeśli na tabliczce znamionowej silnika znajduje się numer części kończący się na -B lub korpus silnika jest fizycznie oznaczony jako model B, jest to właściwy enkoder.

Wcześniejsze silniki Beta i bez oznaczenia B używają wariantu T321 lub T301 z tej samej rodziny BiA1000. W razie wątpliwości należy porównać numer specyfikacji zamówienia silnika z dokumentacją silników Fanuc w celu uzyskania prawidłowego sufiksu enkodera.

P2: Enkoder jest opisany jako nienaprawialny — czy jest to ograniczenie konstrukcyjne, czy polityka serwisowa?

Oba. Fanuc buduje enkoder BiA1000 jako szczelny, zintegrowany zespół — dysk optyczny, zespół łożyska, płytka przetwarzania sygnału i złącze są fabrycznie połączone bez dostępnych z zewnątrz podzespołów serwisowalnych. Wewnętrzne awarie dysku optycznego, łożyska lub płytki drukowanej nie mogą być naprawione na poziomie komponentu bez specjalistycznego sprzętu, którego Fanuc nie dostarcza na rynek wtórny.

Niektórzy zewnętrzni usługodawcy twierdzą, że posiadają zdolność naprawy, ale wyniki są niespójne, a nieudana naprawa enkodera podłączonego do działającego silnika grozi utratą danych pozycji absolutnej i spowodowaniem dalszych uszkodzeń osi. Wymiana na zweryfikowaną, przetestowaną pod obciążeniem jednostkę jest ustaloną praktyką branżową.

P3: Co dzieje się z pozycją absolutną, gdy zasilanie maszyny jest wyłączone, a bateria nie jest podłączona?

Pozycja absolutna każdej osi jest przechowywana w pamięci RAM podtrzymywanej bateryjnie we wzmacniaczu — nie w samym enkoderze. Enkoder dostarcza dane zliczeń; wzmacniacz przechowuje skumulowane odniesienie absolutne.

Jeśli zasilanie bateryjne zostanie utracone podczas wyłączenia maszyny, zapisana liczba pozycji absolutnej we wzmacniaczu zostanie utracona. Przy następnym włączeniu zasilania, sterowanie CNC wykrywa utratę danych pozycji i wymaga pełnego cyklu powrotu do punktu odniesienia dla każdej dotkniętej osi, zanim produkcja będzie mogła zostać wznowiona.

Bateria znajduje się we wzmacniaczu serwo lub w dedykowanym module bateryjnym, a nie w enkoderze — inspekcja i wymiana baterii zgodnie z harmonogramem jest działaniem zapobiegawczym.

P4: Czy A860-2070-T371 może być zastąpiony przez wcześniejszy A860-2070-T321 w tym samym silniku?

T371 i T321 reprezentują różne rewizje sprzętowe w rodzinie BiA1000.

T371 jest specjalnie zaprojektowany dla silników generacji B, a T321 dla wcześniejszej generacji nie-B.

Zamontowanie T321 w silniku generacji B zazwyczaj skutkuje błędem parametrów lub zawodnym sprzężeniem zwrotnym pozycji z powodu różnic w interfejsie fizycznym sprzęgła enkoder-wał i potencjalnie interfejsie sygnałowym przy wzmacniaczu.

Zawsze dopasuj sufiks T do generacji silnika.

P5: Jaki kod alarmu generuje sterowanie CNC w przypadku awarii tego enkodera i jak odróżnić awarię od awarii kabla?

Błędy komunikacji szeregowej enkodera zazwyczaj pojawiają się jako Alarm Serwo 360 (Błąd komunikacji w enkoderze impulsowym) lub Alarm 368/369 w zależności od generacji CNC i zaangażowanej osi.

Awaria kabla między wzmacniaczem a enkoderem powoduje podobne alarmy.

Aby odróżnić enkoder od kabla: najpierw zamień kabel sprzężenia zwrotnego na znany dobry kabel z innej osi. Jeśli alarm podąży za kablem do nowej osi, winny jest kabel. Jeśli pozostanie na oryginalnej osi z nowym kablem, wadliwy jest enkoder lub jego połączenie ze wzmacniaczem.

Sprawdź złącze na obu końcach pod kątem zgiętych pinów lub zanieczyszczeń, zanim stwierdzisz, że sam enkoder uległ awarii.
